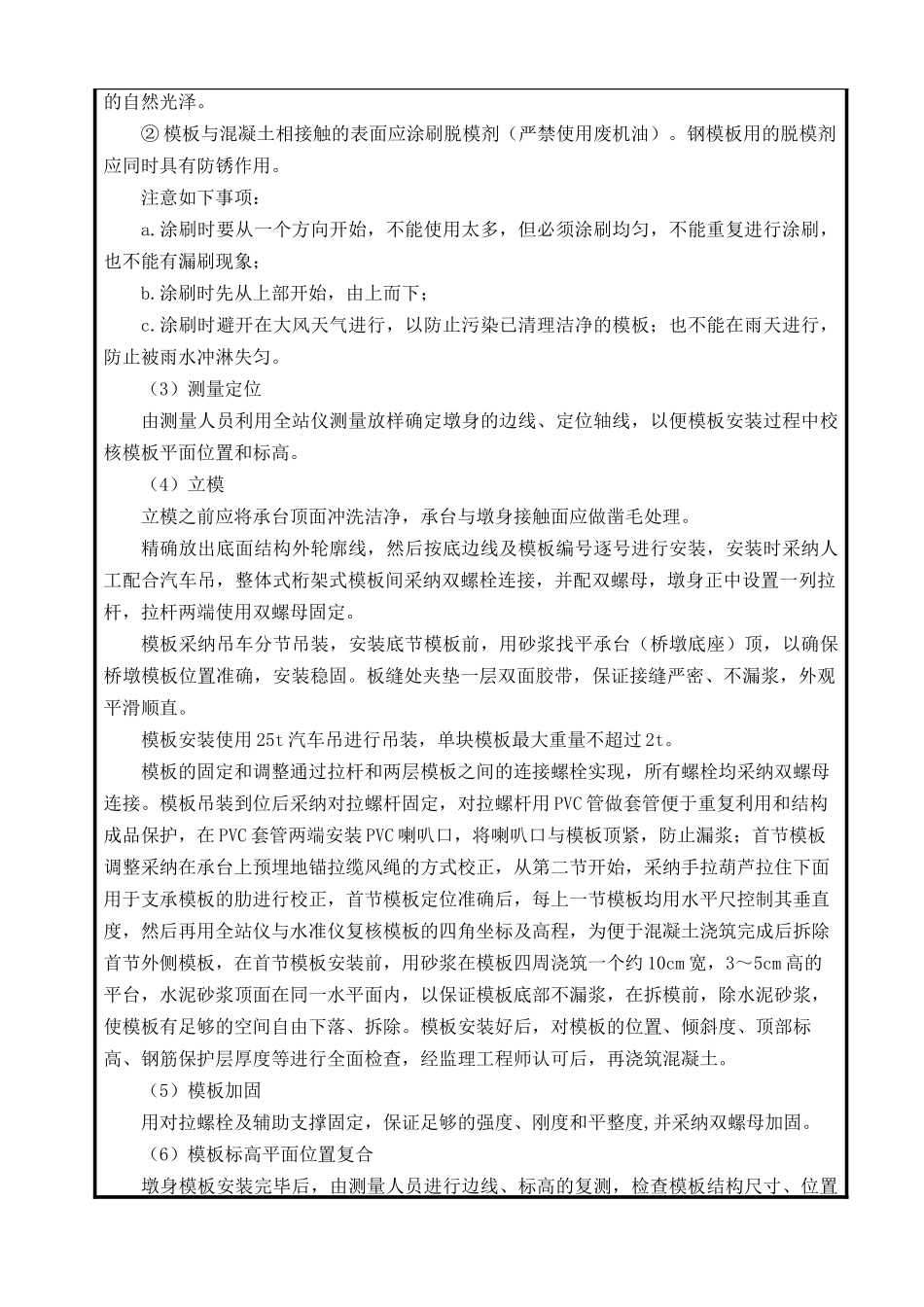

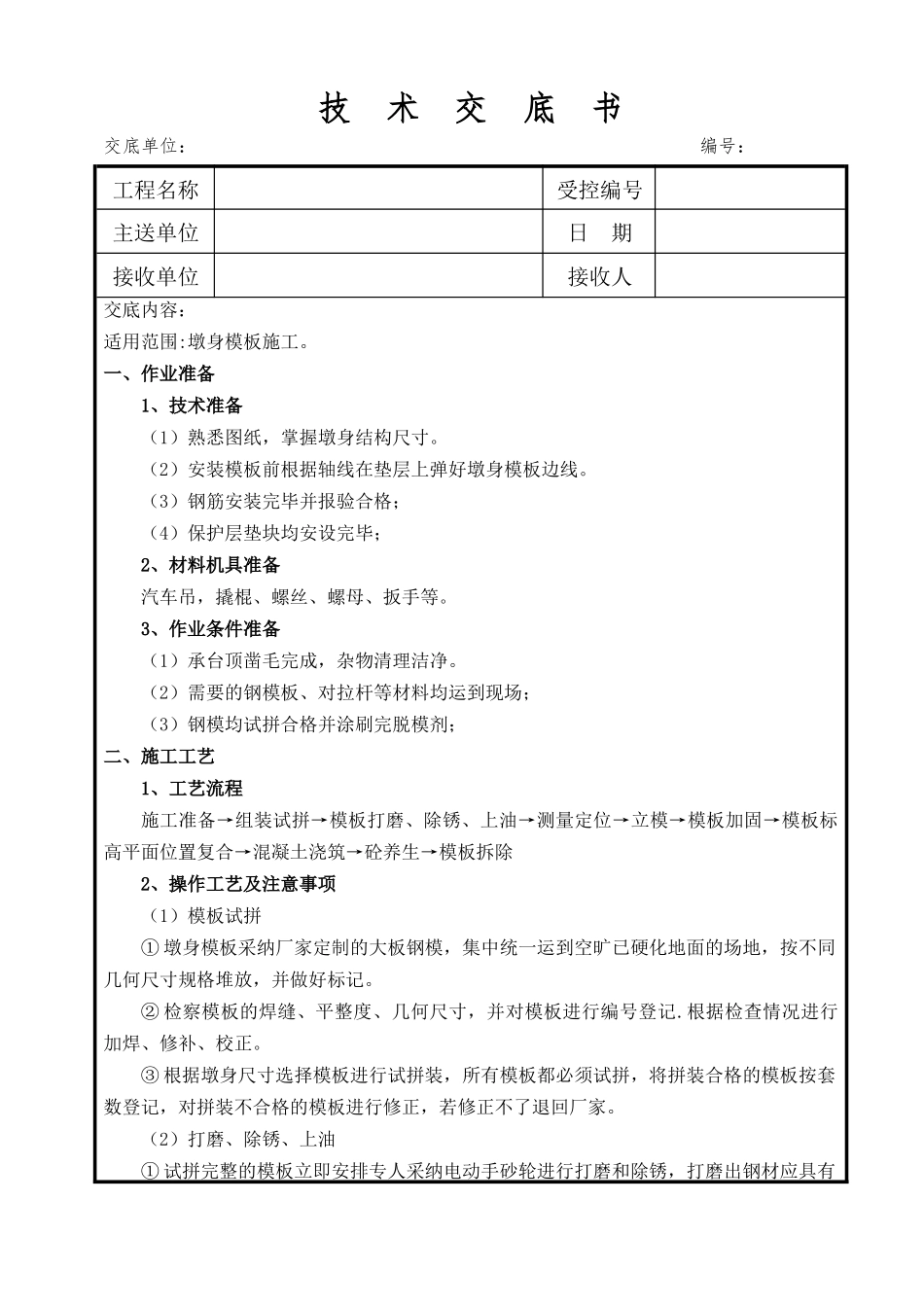

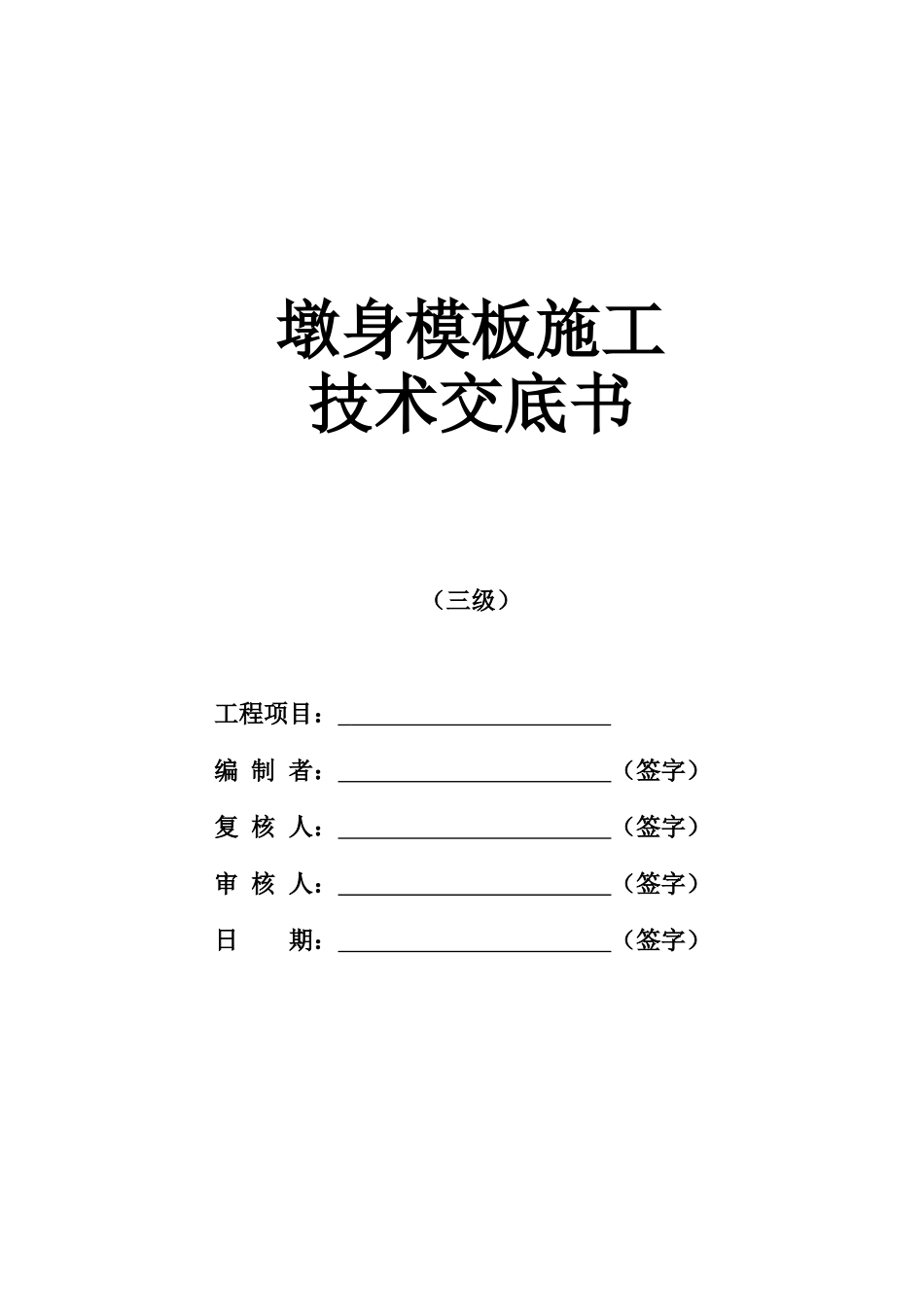

墩身模板施工技术交底书（三级）工程项目： 编 制 者： （签字）复 核 人： （签字）审 核 人： （签字）日 期： （签字）技 术 交 底 书交底单位： 编号：工程名称受控编号主送单位日 期接收单位接收人交底内容：适用范围:墩身模板施工。一、作业准备1、技术准备（1）熟悉图纸，掌握墩身结构尺寸。（2）安装模板前根据轴线在垫层上弹好墩身模板边线。（3）钢筋安装完毕并报验合格；（4）保护层垫块均安设完毕；2、材料机具准备汽车吊，撬棍、螺丝、螺母、扳手等。3、作业条件准备（1）承台顶凿毛完成，杂物清理洁净。（2）需要的钢模板、对拉杆等材料均运到现场；（3）钢模均试拼合格并涂刷完脱模剂；二、施工工艺1、工艺流程施工准备→组装试拼→模板打磨、除锈、上油→测量定位→立模→模板加固→模板标高平面位置复合→混凝土浇筑→砼养生→模板拆除2、操作工艺及注意事项（1）模板试拼① 墩身模板采纳厂家定制的大板钢模，集中统一运到空旷已硬化地面的场地，按不同几何尺寸规格堆放，并做好标记。② 检察模板的焊缝、平整度、几何尺寸，并对模板进行编号登记.根据检查情况进行加焊、修补、校正。③ 根据墩身尺寸选择模板进行试拼装，所有模板都必须试拼，将拼装合格的模板按套数登记，对拼装不合格的模板进行修正，若修正不了退回厂家。（2）打磨、除锈、上油① 试拼完整的模板立即安排专人采纳电动手砂轮进行打磨和除锈，打磨出钢材应具有的自然光泽。② 模板与混凝土相接触的表面应涂刷脱模剂（严禁使用废机油）。钢模板用的脱模剂应同时具有防锈作用。注意如下事项：a.涂刷时要从一个方向开始，不能使用太多，但必须涂刷均匀，不能重复进行涂刷，也不能有漏刷现象；b.涂刷时先从上部开始，由上而下；c.涂刷时避开在大风天气进行，以防止污染已清理洁净的模板；也不能在雨天进行，防止被雨水冲淋失匀。（3）测量定位由测量人员利用全站仪测量放样确定墩身的边线、定位轴线，以便模板安装过程中校核模板平面位置和标高。（4）立模立模之前应将承台顶面冲洗洁净，承台与墩身接触面应做凿毛处理。精确放出底面结构外轮廓线，然后按底边线及模板编号逐号进行安装，安装时采纳人工配合汽车吊，整体式桁架式模板间采纳双螺栓连接，并配双螺母，墩身正中设置一列拉杆，拉杆两端使用双螺母固定。模板采纳吊车分节吊装，安装底节模板前，用砂浆找平承台（桥墩底座）顶，以确保桥墩模板位置准确，安装稳固。板缝处夹垫一层双...
