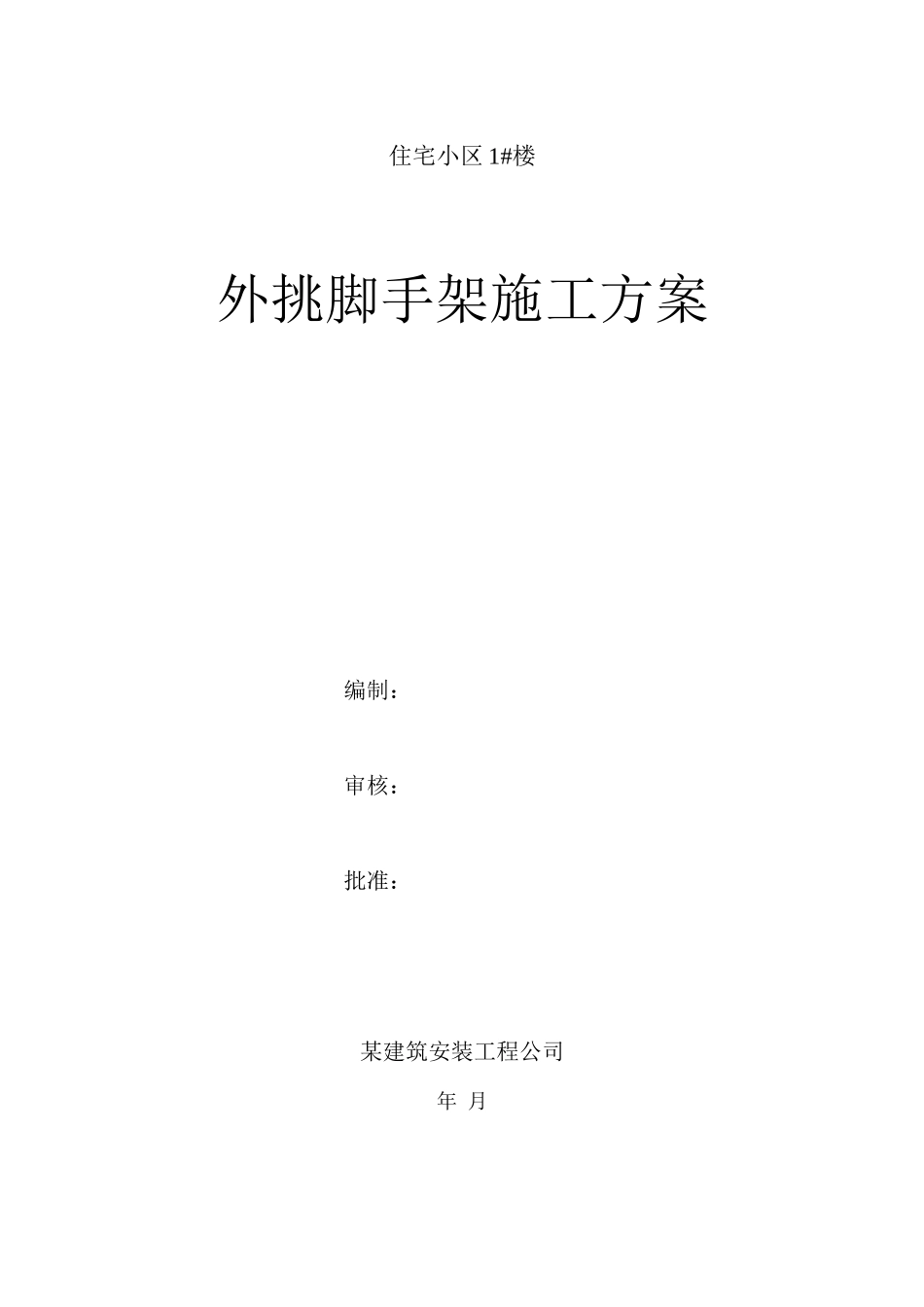

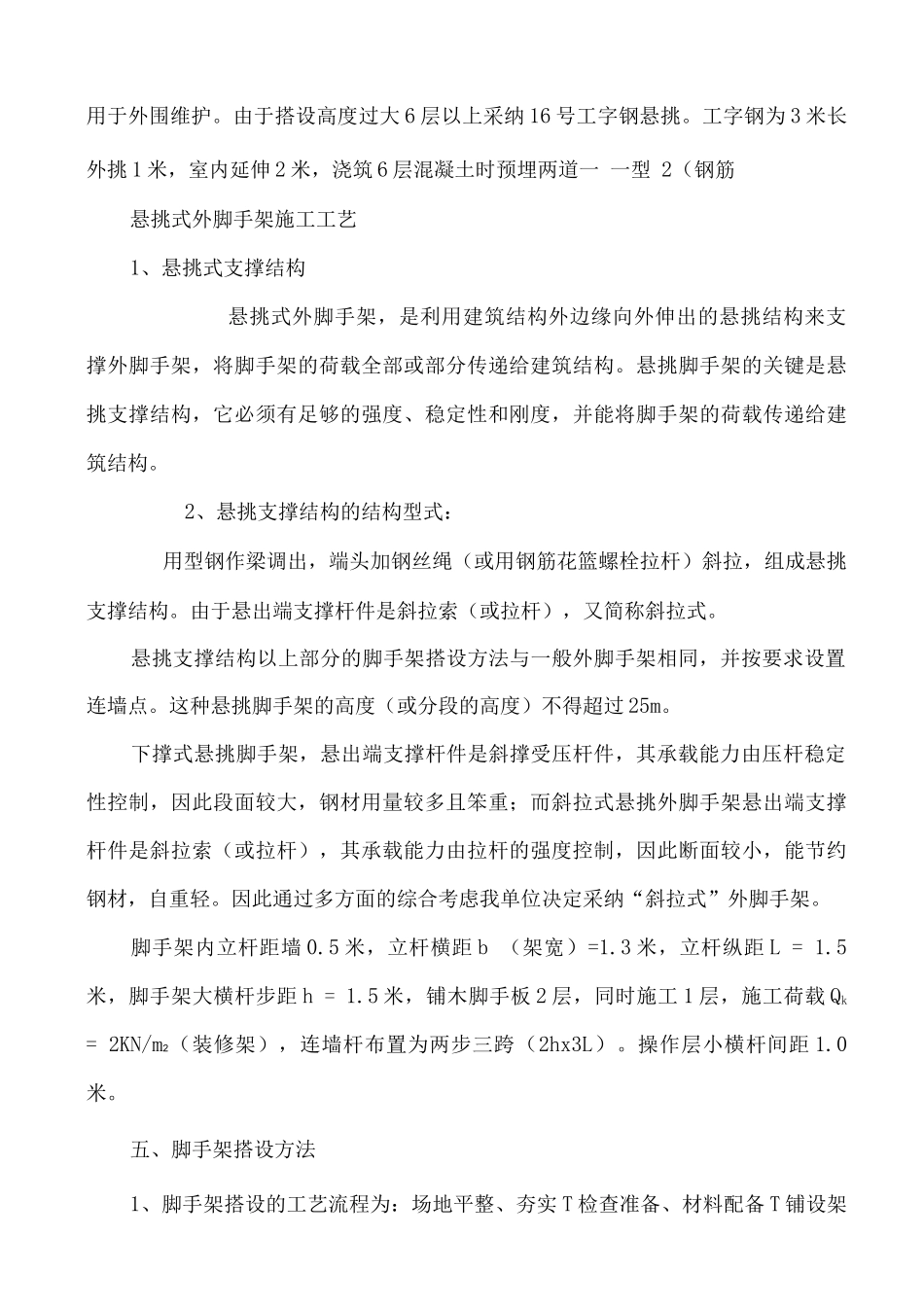

住宅小区 1#楼外挑脚手架施工方案编制：审核：批准：某建筑安装工程公司年 月用于外围维护。由于搭设高度过大 6 层以上采纳 16 号工字钢悬挑。工字钢为 3 米长外挑 1 米，室内延伸 2 米，浇筑 6 层混凝土时预埋两道一 一型 2（钢筋悬挑式外脚手架施工工艺1、悬挑式支撑结构悬挑式外脚手架，是利用建筑结构外边缘向外伸出的悬挑结构来支撑外脚手架，将脚手架的荷载全部或部分传递给建筑结构。悬挑脚手架的关键是悬挑支撑结构，它必须有足够的强度、稳定性和刚度，并能将脚手架的荷载传递给建筑结构。2、悬挑支撑结构的结构型式：用型钢作梁调出，端头加钢丝绳（或用钢筋花篮螺栓拉杆）斜拉，组成悬挑支撑结构。由于悬出端支撑杆件是斜拉索（或拉杆），又简称斜拉式。悬挑支撑结构以上部分的脚手架搭设方法与一般外脚手架相同，并按要求设置连墙点。这种悬挑脚手架的高度（或分段的高度）不得超过 25m。下撑式悬挑脚手架，悬出端支撑杆件是斜撑受压杆件，其承载能力由压杆稳定性控制，因此段面较大，钢材用量较多且笨重；而斜拉式悬挑外脚手架悬出端支撑杆件是斜拉索（或拉杆），其承载能力由拉杆的强度控制，因此断面较小，能节约钢材，自重轻。因此通过多方面的综合考虑我单位决定采纳“斜拉式”外脚手架。脚手架内立杆距墙 0.5 米，立杆横距 b （架宽）=1.3 米，立杆纵距 L = 1.5米，脚手架大横杆步距 h = 1.5 米，铺木脚手板 2 层，同时施工 1 层，施工荷载 Qk = 2KN/m2（装修架），连墙杆布置为两步三跨（2hx3L）。操作层小横杆间距 1.0米。五、脚手架搭设方法1、脚手架搭设的工艺流程为：场地平整、夯实 T 检查准备、材料配备 T 铺设架板 T 纵向扫地杆 T 立杆 T 横向扫地杆 T 小横杆 T 大横杆 T 剪刀撑 T 连墙杆T 铺脚手片 T 扎防护栏杆 T 扎安全网。2、根据搭设方案对立杆位置定位。双排架先立里排立杆，后立外排立杆。每排立杆宜先立两头的，再立中间的一根，互相看齐后，立中间部分各立杆。双排架内、外排两立杆的连线要与墙面垂直。立杆接长时，宜先立外排，后里内排。3、脚手架封顶，内立杆应低于檐 50cm,外立杆高出平屋面沿 1.2m,高出坡屋面沿 1.5m,大横杆步距为 1.5m，同时要注意，如顶部为挑沿，要保证最上一步离挑沿的距离施工人员好操作，那么步高要调整好。4、在距底座 150mm 处设置纵向扫地杆，连接立杆下端，防止立杆底端在纵向发生位移；在纵向扫地杆上设置...
