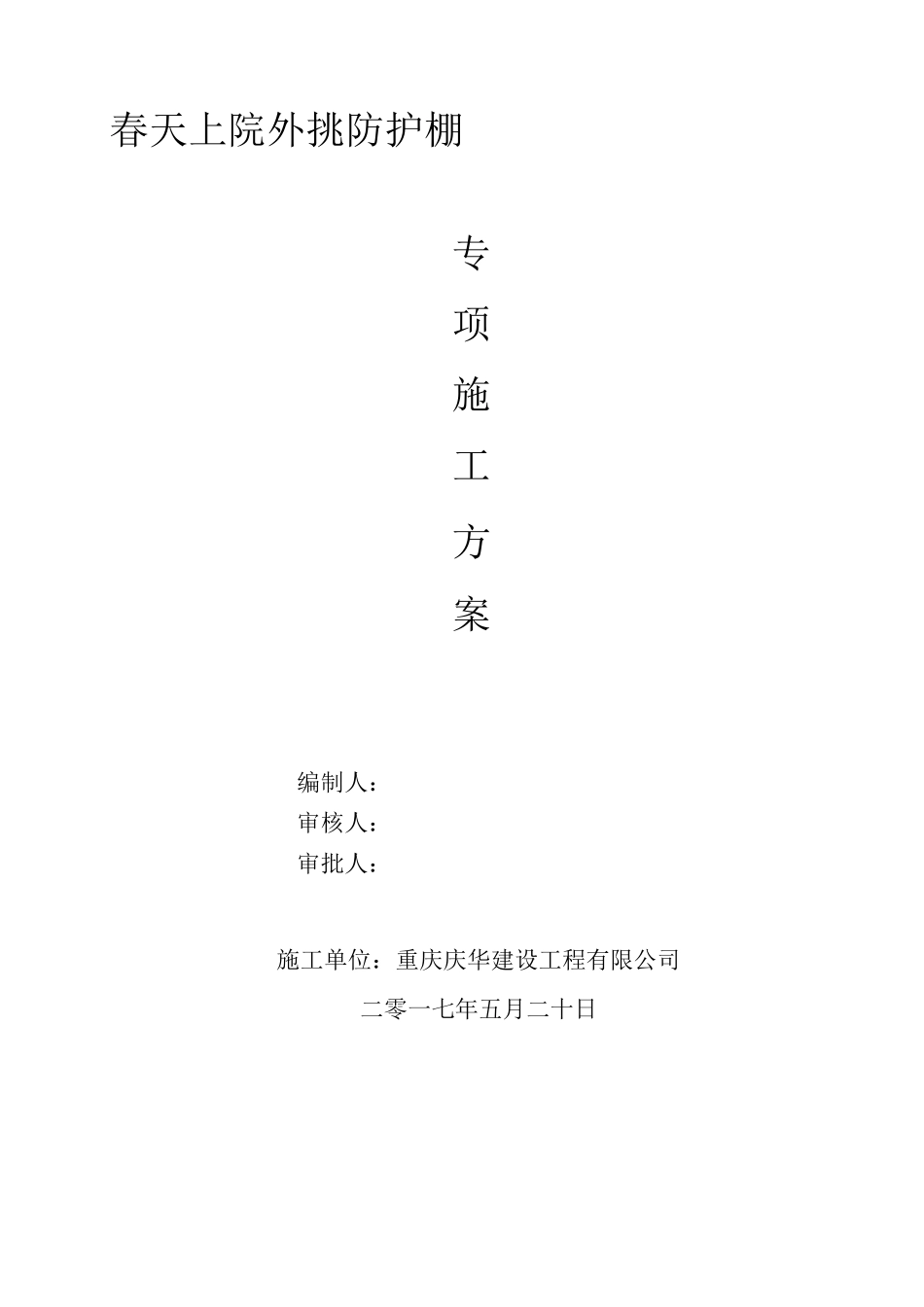

春天上院外挑防护棚专项施工方案编制人：审核人：审批人：施工单位：重庆庆华建设工程有限公司二零一七年五月二十日春天上院外挑水平防护架施工方案一、工程概况工程名称：兴文县光明新城春天上院工程地址：四川省宜宾市兴文县建设单位：宜宾市海翔房地产开发有限公司设计单位：重庆市全城建筑设计有限公司地勘单位：四川省宜宾地质工程勘察院监理单位：江阳建设集团有限公司施工单位：重庆庆华建设工程有限公司兴文县光明新城春天上院项目位于兴文县光明新城，北临光明大道，南 靠金凤街，西侧与宋州路相接，东侧紧靠九丝路，地块处于城中心主要干道 旁“春天上院项目”用地面积 26488m2，1 号楼、4 号楼 24 层总高度 72.9 米， 2 号楼、3号楼 27 层总高度 81.6 米，结构形式全部为剪力墙结构，建筑物背 面临光明大道步行道较近，为了确保行人安全及楼层下面作业人员的施工安 全，预防立体交叉作业带来的安全隐患，计划在春天上院工程的 1-4 栋高层住 宅的北侧立面下的上空增设水平防护架一道。二、施工材料准备1、材料准备及对方准备材料根据施工总进度计划安排，材料应及时进场并根据相应法律规范的 规定和施工组织设计的要求对钢管、扣件、脚手板、密目网等进行检查验收， 不合格产品不得使用。2、水平防护的钢管主要为 6 米钢管，规格① 48 x3.0mm，其质量符合现 行国家标准 GB/T3091-2025 规定。3、经检验合格的构配件应按品种、规格分类，对方整齐、平稳、对方场 地不得有积水。三、搭设方法1、根据本工程施工现场的实际情况搭设防护棚，本防护棚为非承重平面 防护棚，采纳① 48 x3.0mm 的钢管，悬挑钢管间距 1.2m，总长为 6m，锚固长度 为1m,外挑最大长度为 5m,采纳① 16 的钢筋在板上锚固。3、施工流程：横向杆及临时内顶杆-第一道纵向水平杆（靠墙锁钢管）-第二道纵 向水平杆—铺设搭设用部分脚手板—第三道纵向钢管—斜拉钢丝绳—第四道 纵向钢管—防护栏杆—铺设防护材料—安全密目网及踢脚板—验收及整改4、水平防护外挑架构造见下图：四、防护棚的拆除及安全保证措施1、技术要求防护棚拆除前必须对现场进行勘察，做好有针对性的书面交底，根据先 支后拆，后支先拆的原则进行；2、做好必要的措施，临时撑顶；3、做好现场的警戒与隔离及拆前宣传工作；4、对防护棚进行详细的安全检查，确认不存在的严重安全隐患，假如有 安全隐患，应先修整，加固以保证拆除过程的安全；5、拆除前先清理垃...
