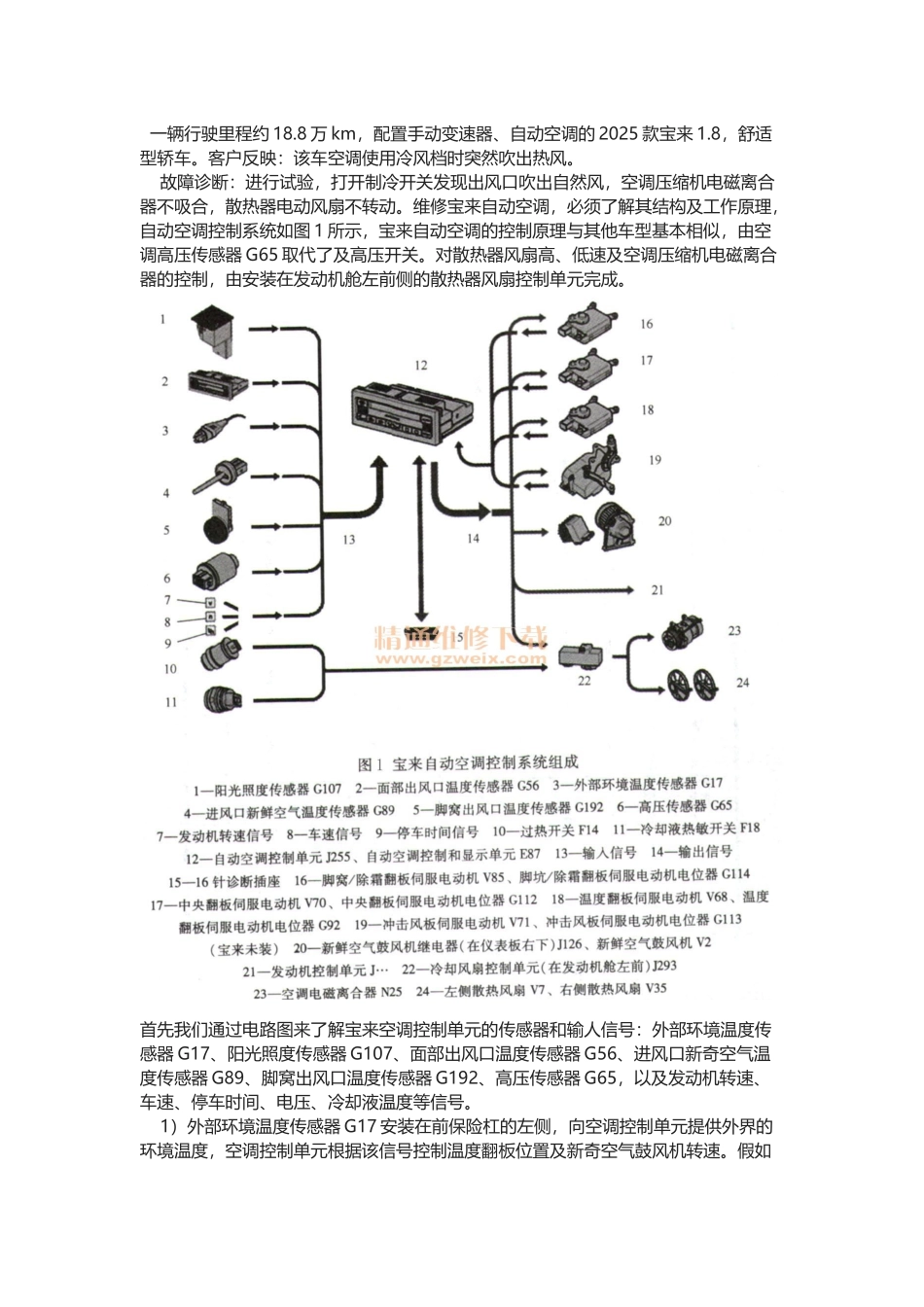

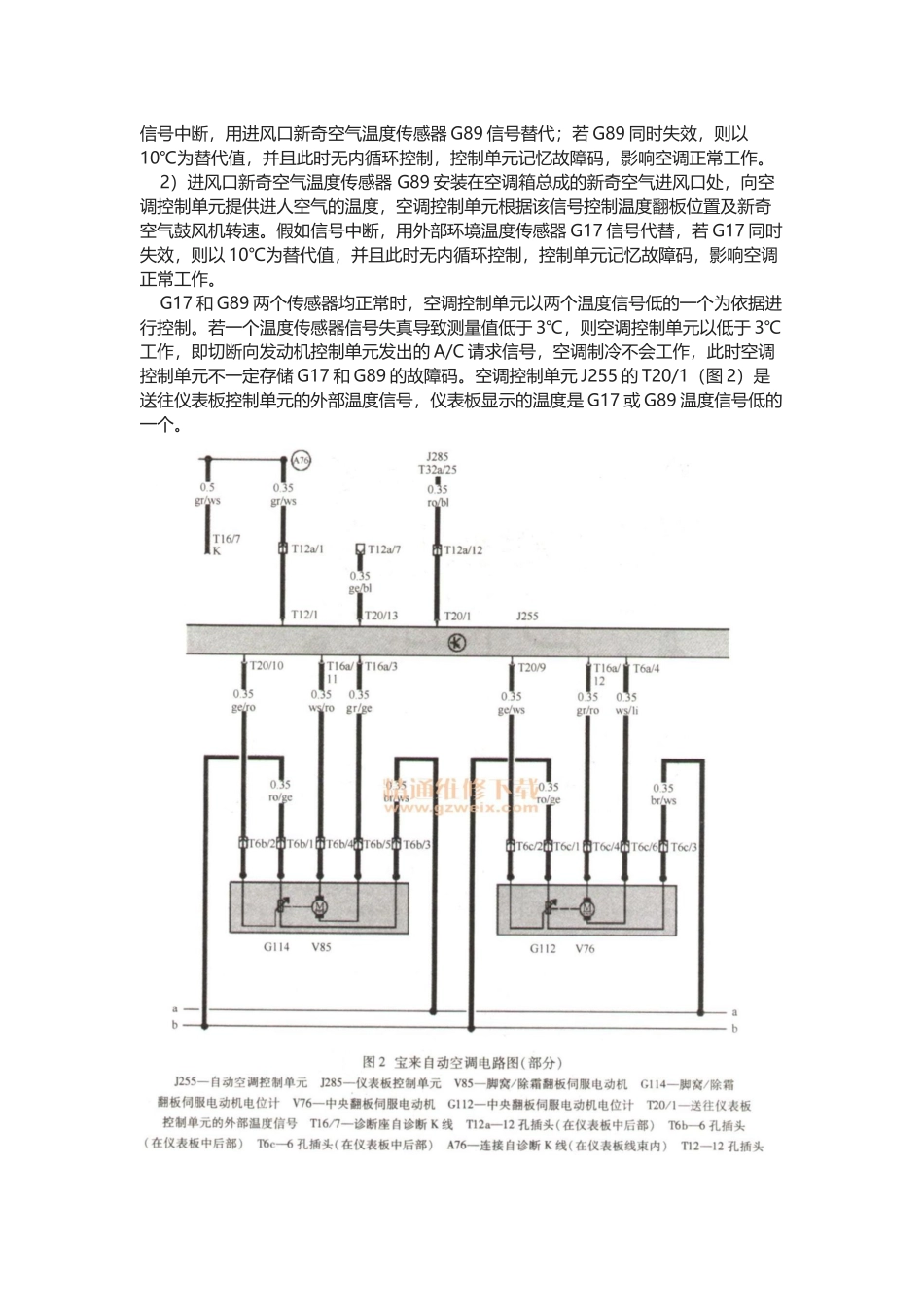

大众宝来空调解析(9 页)Good is good, but better carries it.精益求精，善益求善。 一辆行驶里程约 18.8 万 km，配置手动变速器、自动空调的 2025 款宝来 1.8，舒适型轿车。客户反映：该车空调使用冷风档时突然吹出热风。 故障诊断：进行试验，打开制冷开关发现出风口吹出自然风，空调压缩机电磁离合器不吸合，散热器电动风扇不转动。维修宝来自动空调，必须了解其结构及工作原理，自动空调控制系统如图 1 所示，宝来自动空调的控制原理与其他车型基本相似，由空调高压传感器 G65 取代了及高压开关。对散热器风扇高、低速及空调压缩机电磁离合器的控制，由安装在发动机舱左前侧的散热器风扇控制单元完成。首先我们通过电路图来了解宝来空调控制单元的传感器和输人信号：外部环境温度传感器 G17、阳光照度传感器 G107、面部出风口温度传感器 G56、进风口新奇空气温度传感器 G89、脚窝出风口温度传感器 G192、高压传感器 G65，以及发动机转速、车速、停车时间、电压、冷却液温度等信号。 1）外部环境温度传感器 G17 安装在前保险杠的左侧，向空调控制单元提供外界的环境温度，空调控制单元根据该信号控制温度翻板位置及新奇空气鼓风机转速。假如信号中断，用进风口新奇空气温度传感器 G89 信号替代；若 G89 同时失效，则以10℃为替代值，并且此时无内循环控制，控制单元记忆故障码，影响空调正常工作。 2）进风口新奇空气温度传感器 G89 安装在空调箱总成的新奇空气进风口处，向空调控制单元提供进人空气的温度，空调控制单元根据该信号控制温度翻板位置及新奇空气鼓风机转速。假如信号中断，用外部环境温度传感器 G17 信号代替，若 G17 同时失效，则以 10℃为替代值，并且此时无内循环控制，控制单元记忆故障码，影响空调正常工作。 G17 和 G89 两个传感器均正常时，空调控制单元以两个温度信号低的一个为依据进行控制。若一个温度传感器信号失真导致测量值低于 3℃，则空调控制单元以低于 3℃工作，即切断向发动机控制单元发出的 A/C 请求信号，空调制冷不会工作，此时空调控制单元不一定存储 G17 和 G89 的故障码。空调控制单元 J255 的 T20/1（图 2）是送往仪表板控制单元的外部温度信号，仪表板显示的温度是 G17 或 G89 温度信号低的一个。 3）阳光照度传感器 G107 安装在仪表板上方中间位置，该传感器由一个支架盖、过滤器、光学元件、光敏二极管和一个支架壳组成。太阳光通...
