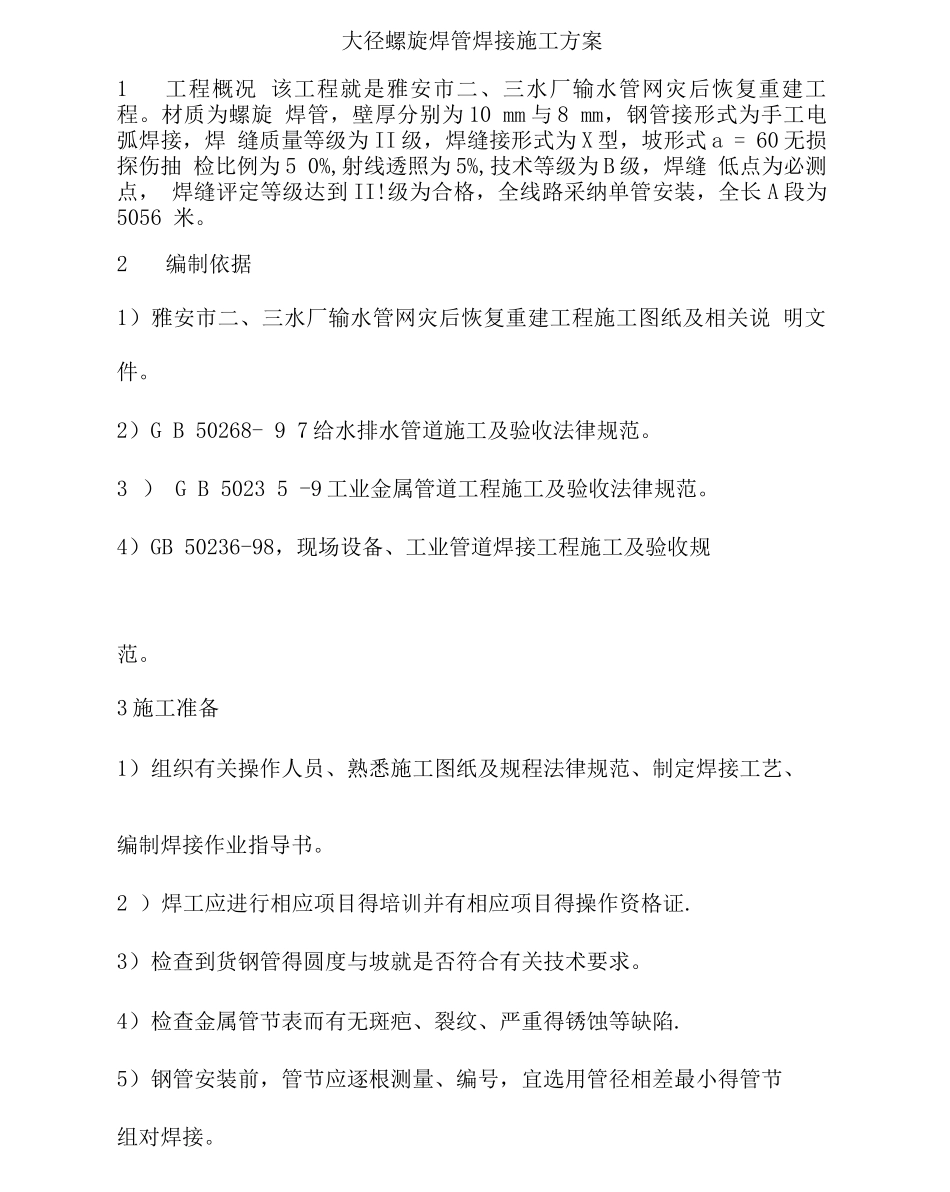

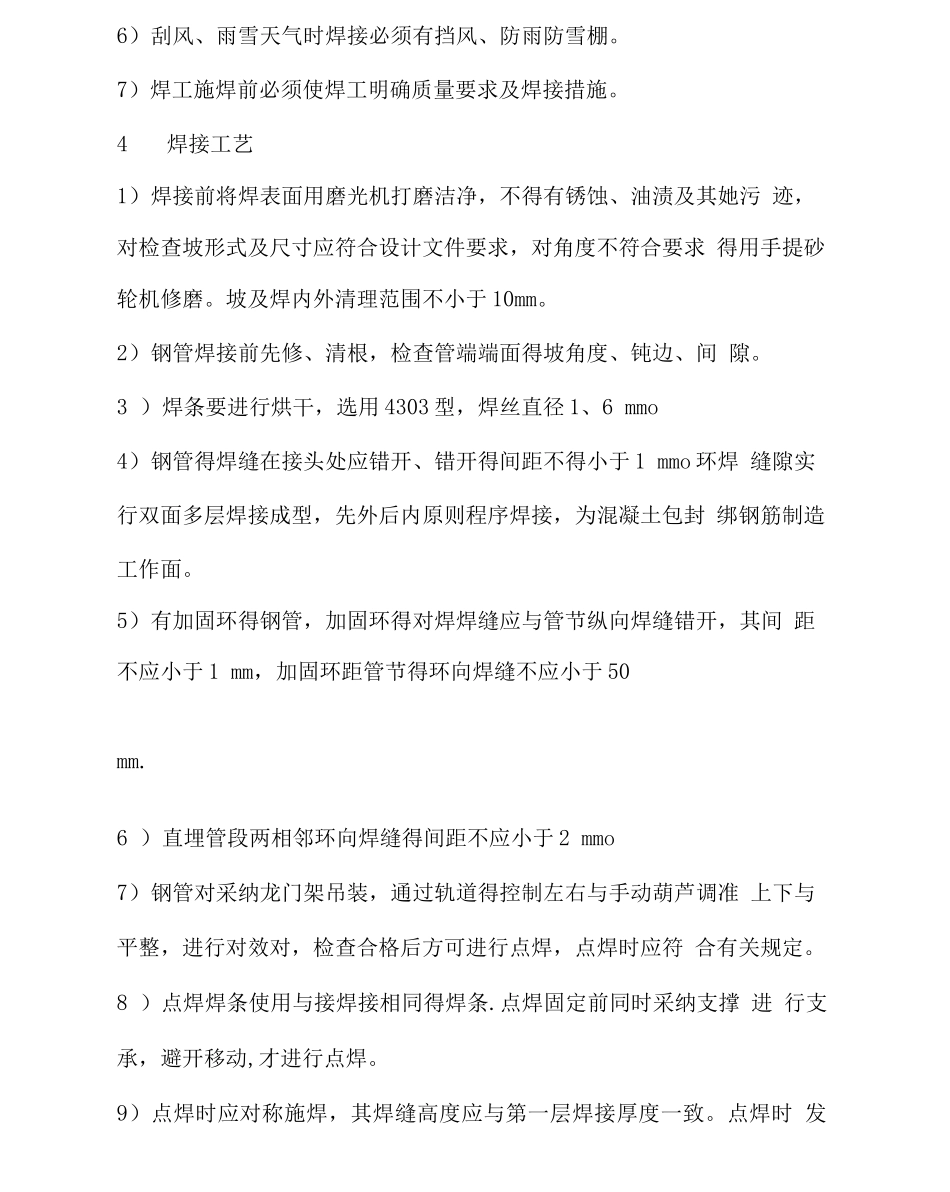

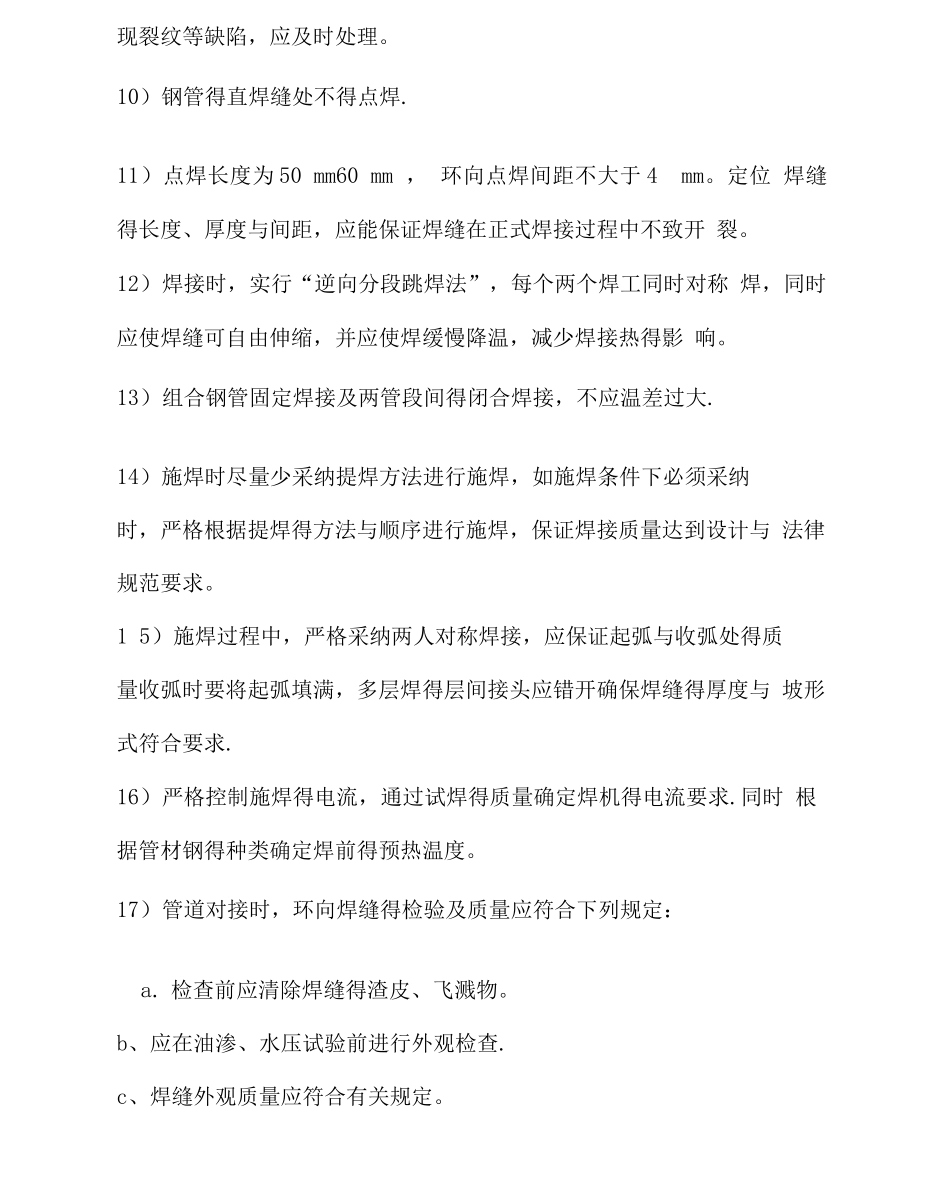

大径螺旋焊管焊接施工方案1工程概况 该工程就是雅安市二、三水厂输水管网灾后恢复重建工程。材质为螺旋 焊管，壁厚分别为 10 mm 与 8 mm，钢管接形式为手工电弧焊接，焊 缝质量等级为 II 级，焊缝接形式为 X 型，坡形式 a = 60 无损探伤抽 检比例为 5 0%,射线透照为 5%,技术等级为 B 级，焊缝 低点为必测点， 焊缝评定等级达到 II!级为合格，全线路采纳单管安装，全长 A 段为5056 米。2编制依据1）雅安市二、三水厂输水管网灾后恢复重建工程施工图纸及相关说 明文件。2）G B 50268- 9 7 给水排水管道施工及验收法律规范。3 ） G B 5023 5 -9 工业金属管道工程施工及验收法律规范。4）GB 50236-98，现场设备、工业管道焊接工程施工及验收规范。3 施工准备1）组织有关操作人员、熟悉施工图纸及规程法律规范、制定焊接工艺、编制焊接作业指导书。2 ）焊工应进行相应项目得培训并有相应项目得操作资格证.3）检查到货钢管得圆度与坡就是否符合有关技术要求。4）检查金属管节表而有无斑疤、裂纹、严重得锈蚀等缺陷.5）钢管安装前，管节应逐根测量、编号，宜选用管径相差最小得管节组对焊接。6）刮风、雨雪天气时焊接必须有挡风、防雨防雪棚。7）焊工施焊前必须使焊工明确质量要求及焊接措施。4焊接工艺1）焊接前将焊表面用磨光机打磨洁净，不得有锈蚀、油渍及其她污 迹，对检查坡形式及尺寸应符合设计文件要求，对角度不符合要求 得用手提砂轮机修磨。坡及焊内外清理范围不小于 10mm。2）钢管焊接前先修、清根，检查管端端面得坡角度、钝边、间 隙。3 ）焊条要进行烘干，选用 4303 型，焊丝直径 1、6 mmo4）钢管得焊缝在接头处应错开、错开得间距不得小于 1 mmo 环焊 缝隙实行双面多层焊接成型，先外后内原则程序焊接，为混凝土包封 绑钢筋制造工作面。5）有加固环得钢管，加固环得对焊焊缝应与管节纵向焊缝错开，其间 距不应小于 1 mm，加固环距管节得环向焊缝不应小于 50mm.6 ）直埋管段两相邻环向焊缝得间距不应小于 2 mmo7）钢管对采纳龙门架吊装，通过轨道得控制左右与手动葫芦调准 上下与平整，进行对效对，检查合格后方可进行点焊，点焊时应符 合有关规定。8 ）点焊焊条使用与接焊接相同得焊条.点焊固定前同时采纳支撑 进 行支承，避开移动,才进行点焊。9）点焊时应对称施焊，其焊缝高度应与第一层焊接厚度一致。点焊时 发现裂纹等缺陷，应及时处理。10）钢管得直焊缝处...
