大学模拟电子技术复习题

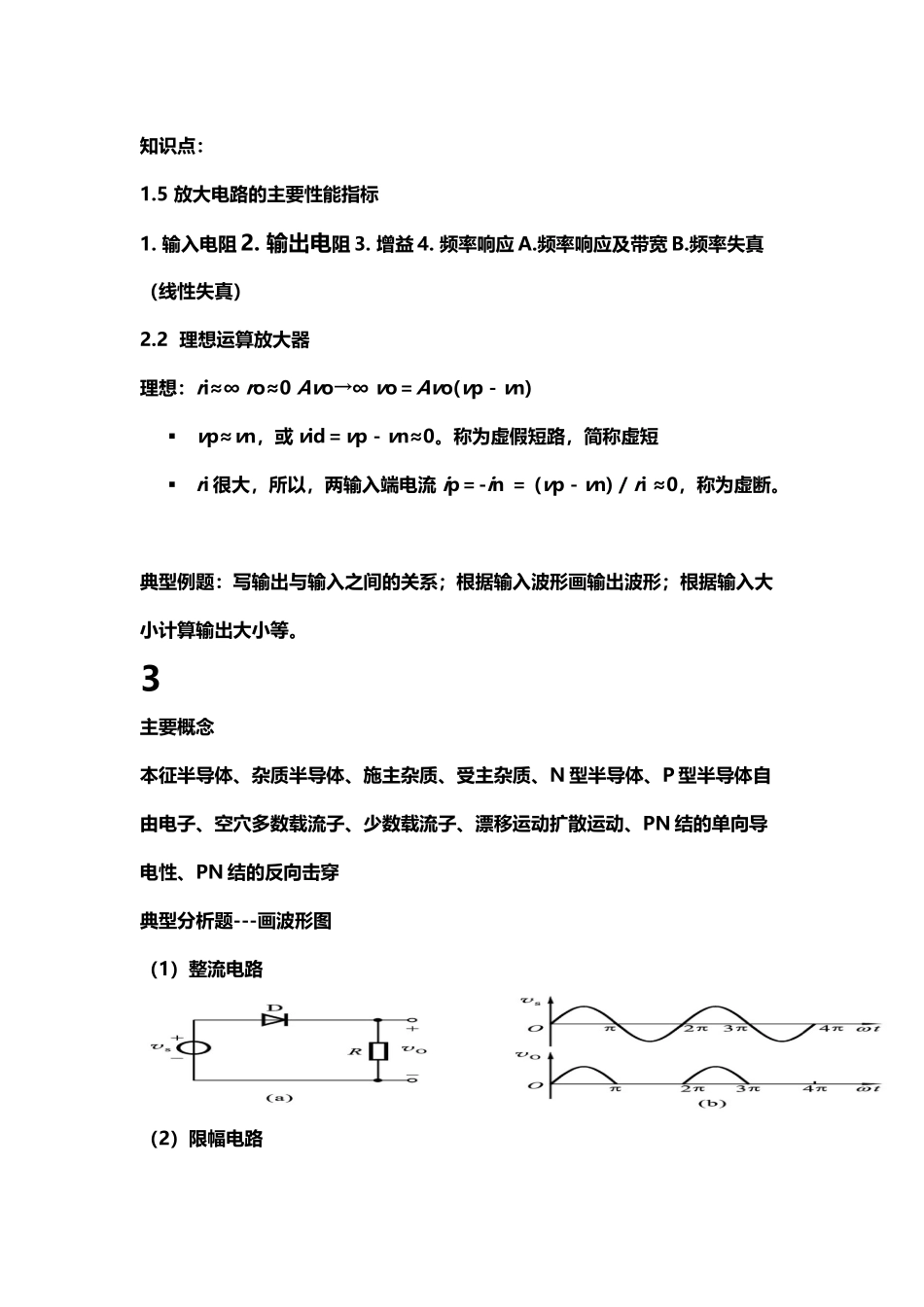

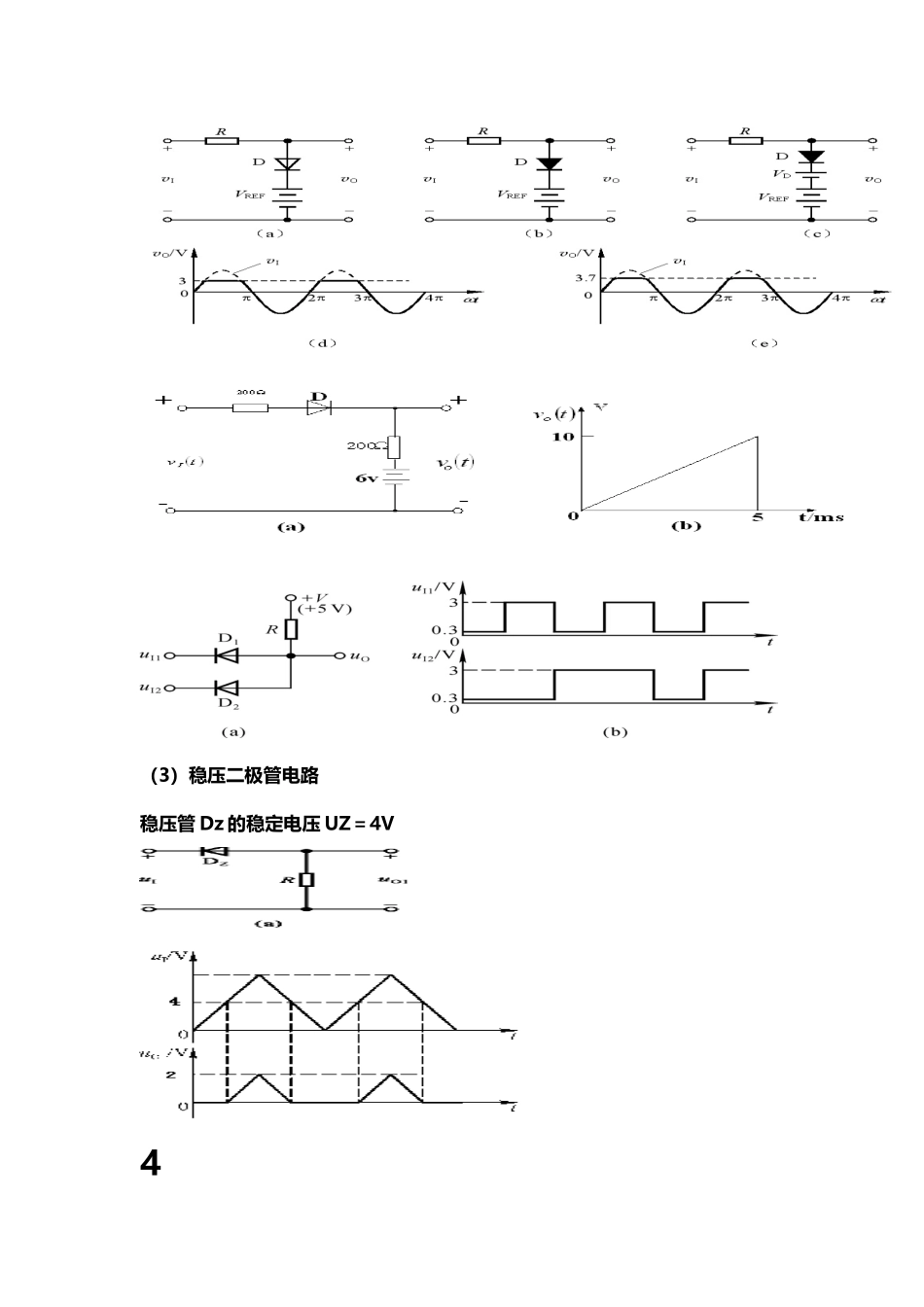

大学模拟电子技术复习题(4页)Good is good, but better carries it.精益求精，善益求善。知识点：1.5 放大电路的主要性能指标1. 输入电阻 2. 输出电阻 3. 增益 4. 频率响应 A.频率响应及带宽 B.频率失真（线性失真）2.2 理想运算放大器理想：ri≈∞ ro≈0 Avo→∞ vo＝Avo(vp－vn)vp≈vn，或 vid＝vp－vn≈0。称为虚假短路，简称虚短 ri 很大，所以，两输入端电流 ip＝-in ＝ (vp－vn) / ri ≈0，称为虚断。 典型例题：写输出与输入之间的关系；根据输入波形画输出波形；根据输入大小计算输出大小等。3主要概念本征半导体、杂质半导体、施主杂质、受主杂质、N 型半导体、P 型半导体自由电子、空穴多数载流子、少数载流子、漂移运动扩散运动、PN 结的单向导电性、PN 结的反向击穿典型分析题---画波形图（1）整流电路（2）限幅电路（3）稳压二极管电路稳压管 Dz 的稳定电压 UZ＝4V 4三极管的类型-----NPN,PNP•三极管符号•三极管的放大作用、电流分配关系•三极管的放大作用对应的内部、外部条件•三极管为什么叫双极型器件•三极管的输入、输出特性曲线•基本放大电路的直流、沟通通路、小信号等效模型电路•三种组态基本放大电路的静态工作点的近似估算•静态工作点对波形失真的影响•三种组态基本放大电路的动态指标计算•温度对静态工作点的影响典型例题1、已知三极管三个电极的电位，判别三极管的基极、发射极和集电极，判别三极管类型是 NPN 还是 PNP，判别三极管的材料是硅还是锗，或者已知三极管三个电极的电流大小和方向，判别三极管的情况等。P185,4.12、根据所加电压大小，判别三极管的工作状态是饱和、放大还是截止。P186,4.2.2;4.2.33、已知放大电路，求静态工作点、画小信号模型、求动态指标。建议画出书上的三种基本放大电路、基极分压射级偏置电路以及 P188 页 4.3.8 中各种电路的小信号模型。5FET 的类型和分类•各种 FET 的符号（常用的）•为什么 FET 叫单极型器件•FET 的输出特性和转移特性•FET 的低频互导 gm •FET 的低频小信号模型典型例题求解 FET 三种组态放大电路的静态工作点和动态指标6•电流源输出电流的计算（镜像电流源和微电流源）•差分电路中的差模信号、共模信号、差模增益、共模 增益、共模抑制比等概念和计算方法。•双出、单出差分电路的动态指标计算•差分电路中不同位置信号之间的相位关系+_3RK1.91Tiv2T4T4Ei3eRK32RK102Ci1Ci1R...
