天然气管线施工无损检测方案

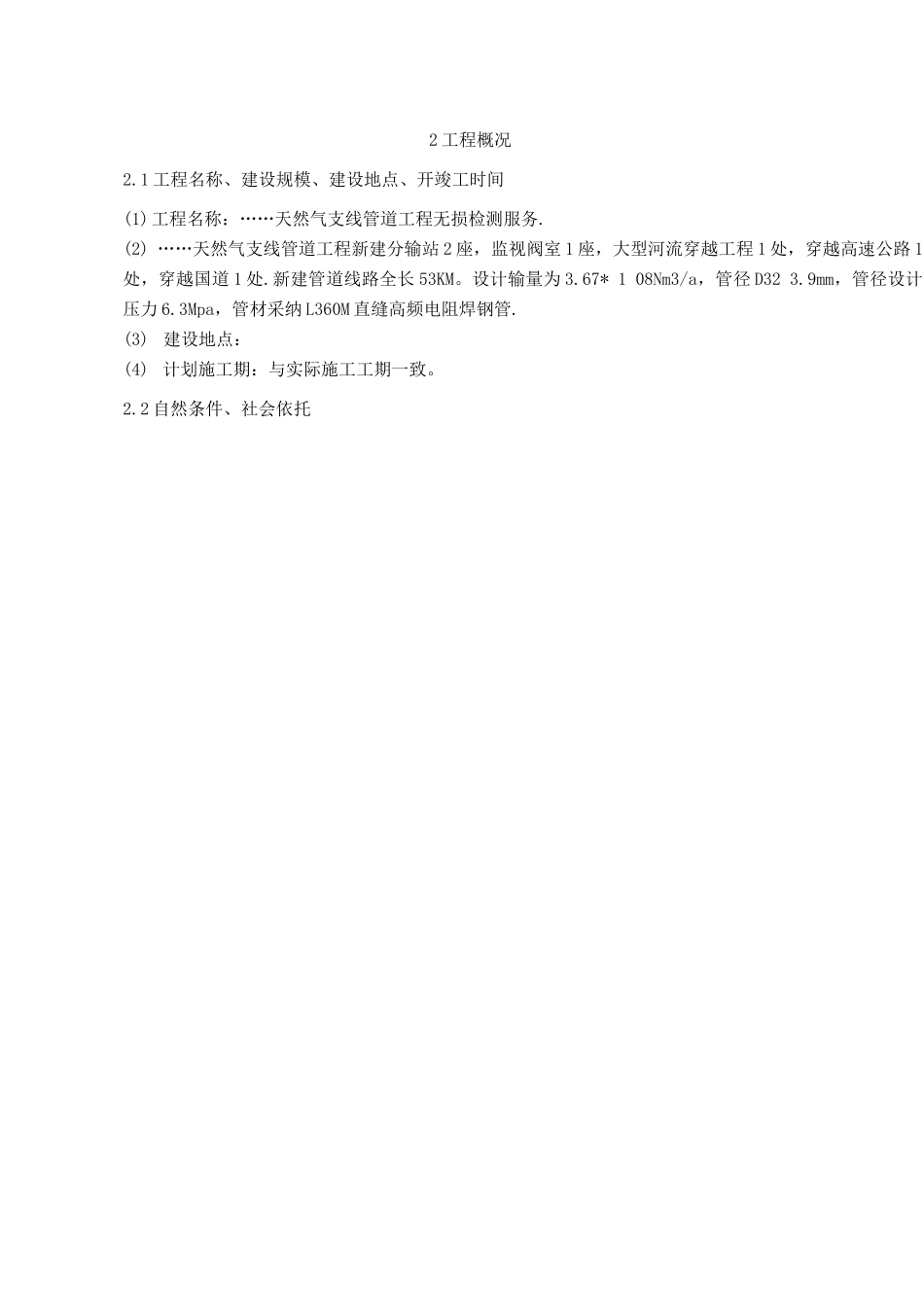

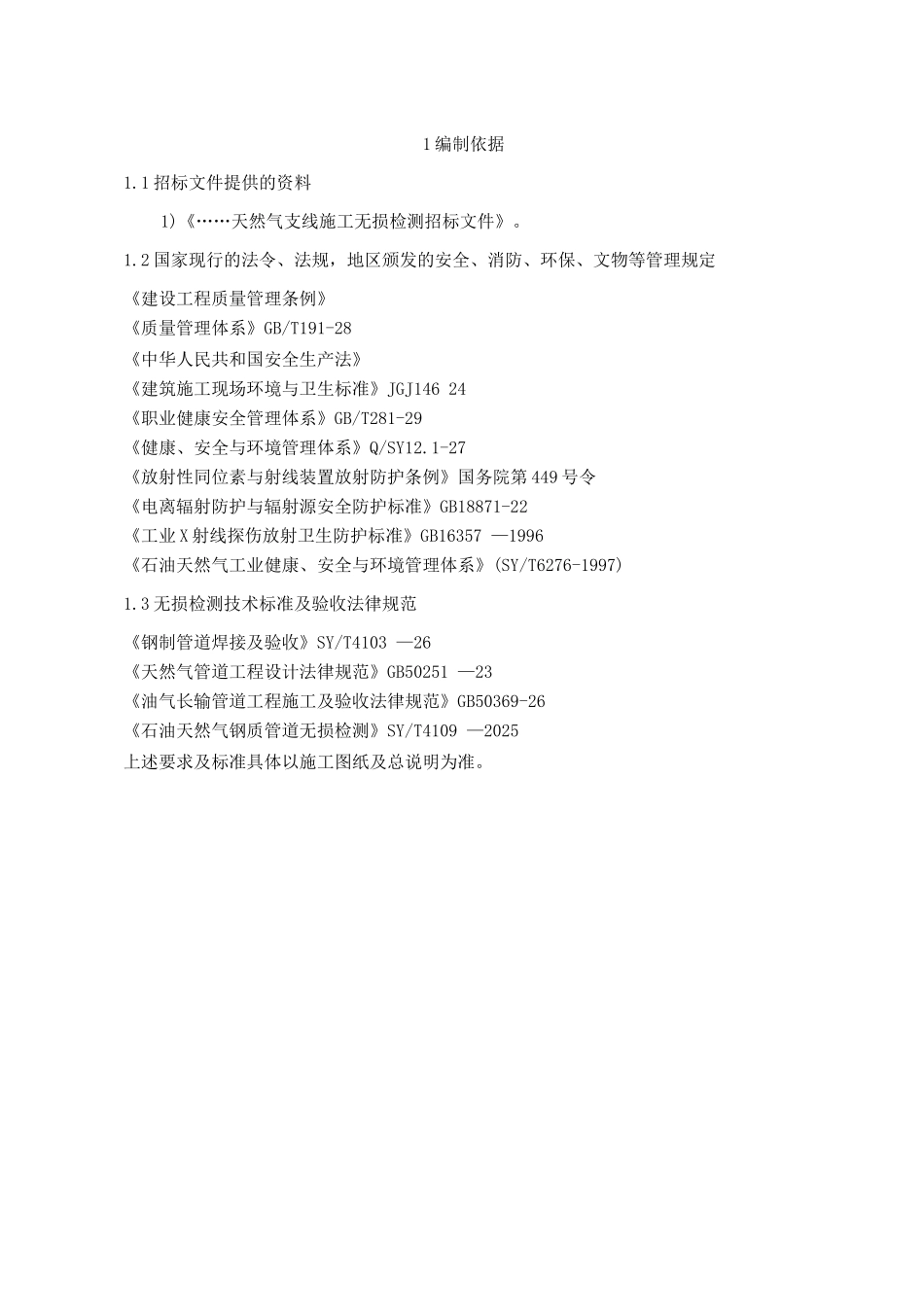

天然气管线施工无损检测方案目录1 编制依据1.1 招标文件提供的资料1.2 国家现行的法令、法规，地区颁发的安全、消防、环保、文物等管理规定....21.3 无损检测技术标准及验收法律规范2 工程概况2.1 工程名称、建设规模、建设地点、开竣工时间2.2 自然条件、社会依托3 检测部署3.1 检测资源准备3.2 现场检测部署4 主要工作程序4.1 概述4.3 超声波检测质量控制管理工作程序（框图）4.4 射线底片的保管、储存和查阅管理程序 4.5 射线检测工艺规程、工艺卡射线检测质量保证措施 1 编制依据1.1 招标文件提供的资料1)《……天然气支线施工无损检测招标文件》。1.2 国家现行的法令、法规，地区颁发的安全、消防、环保、文物等管理规定《建设工程质量管理条例》《质量管理体系》GB/T191-28《中华人民共和国安全生产法》《建筑施工现场环境与卫生标准》JGJ146 24《职业健康安全管理体系》GB/T281-29《健康、安全与环境管理体系》Q/SY12.1-27《放射性同位素与射线装置放射防护条例》国务院第 449 号令《电离辐射防护与辐射源安全防护标准》GB18871-22《工业 X 射线探伤放射卫生防护标准》GB16357 —1996《石油天然气工业健康、安全与环境管理体系》(SY/T6276-1997)1.3 无损检测技术标准及验收法律规范《钢制管道焊接及验收》SY/T4103 —26《天然气管道工程设计法律规范》GB50251 —23《油气长输管道工程施工及验收法律规范》GB50369-26《石油天然气钢质管道无损检测》SY/T4109 —2025上述要求及标准具体以施工图纸及总说明为准。2 工程概况2.1 工程名称、建设规模、建设地点、开竣工时间(1)工程名称：……天然气支线管道工程无损检测服务.(2) ……天然气支线管道工程新建分输站 2 座，监视阀室 1 座，大型河流穿越工程 1 处，穿越高速公路 1处，穿越国道 1 处.新建管道线路全长 53KM。设计输量为 3.67* 1 08Nm3/a，管径 D32 3.9mm，管径设计压力 6.3Mpa，管材采纳 L360M 直缝高频电阻焊钢管.(3)建设地点：(4) 计划施工期：与实际施工工期一致。2.2 自然条件、社会依托3 检测部署3.1 检测资源准备3.1.1 人员计划及准备我公司主要检测人员的配备原则是：以合格充足的人力资源，满足工程建设的需要，确保公司质量方针和质量目标在本工程无损检测中能够持续、有效的执行。我公司计划在参加过南宁至柳州成品油管道工程无损检测人员的基础上补充有资格证书的专业检测人员和有经验的管理人员，组成项目部和...
