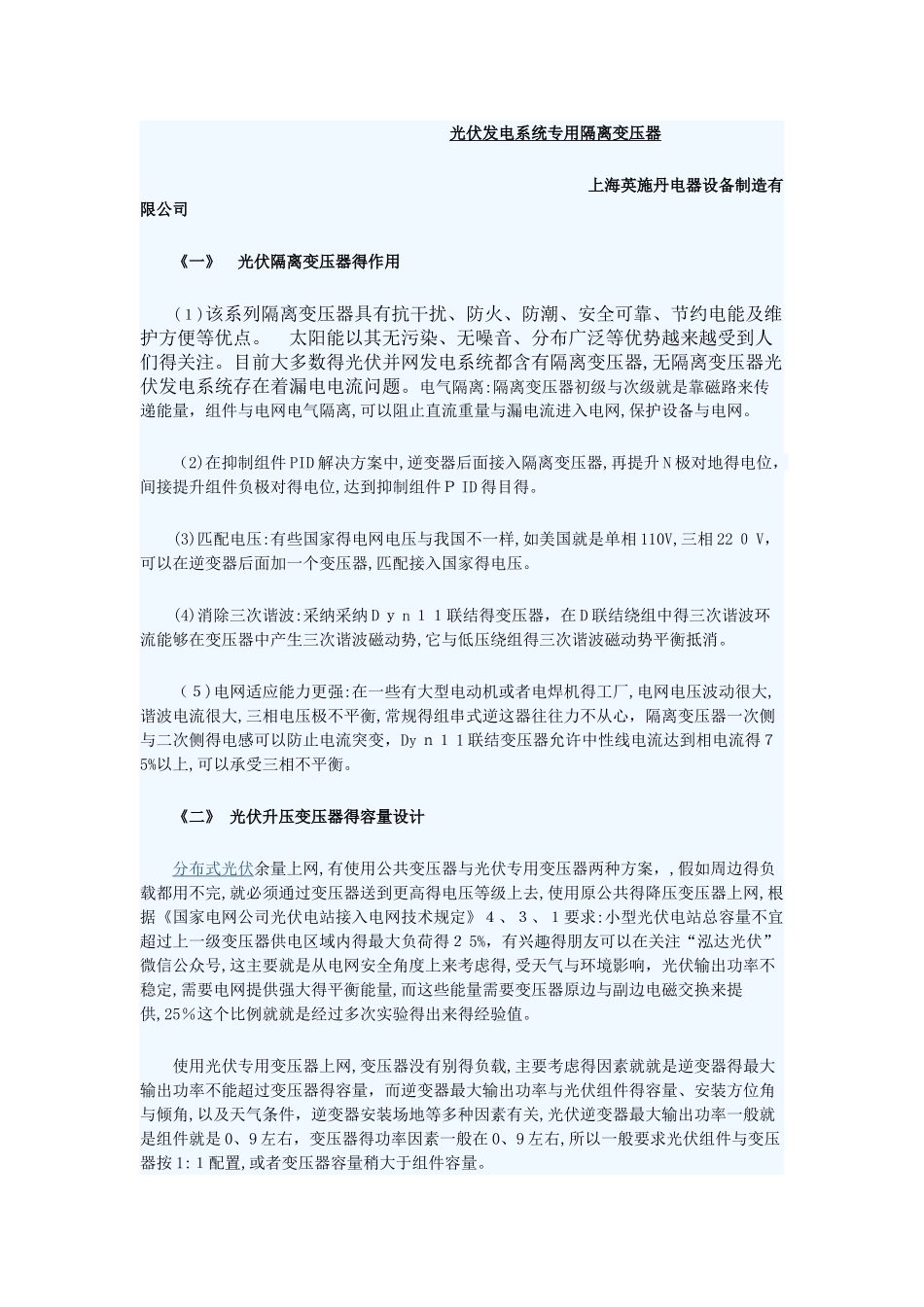

光伏发电系统专用隔离变压器 上海英施丹电器设备制造有限公司《一》 光伏隔离变压器得作用(１)该系列隔离变压器具有抗干扰、防火、防潮、安全可靠、节约电能及维护方便等优点。 太阳能以其无污染、无噪音、分布广泛等优势越来越受到人们得关注。目前大多数得光伏并网发电系统都含有隔离变压器,无隔离变压器光伏发电系统存在着漏电电流问题。电气隔离:隔离变压器初级与次级就是靠磁路来传递能量，组件与电网电气隔离,可以阻止直流重量与漏电流进入电网,保护设备与电网。（2)在抑制组件 PID 解决方案中,逆变器后面接入隔离变压器,再提升 N 极对地得电位，间接提升组件负极对得电位,达到抑制组件Ｐ ID 得目得。(3)匹配电压:有些国家得电网电压与我国不一样,如美国就是单相 110V,三相 22 ０ V，可以在逆变器后面加一个变压器,匹配接入国家得电压。(4)消除三次谐波:采纳采纳 D ｙ n １１联结得变压器，在 D 联结绕组中得三次谐波环流能够在变压器中产生三次谐波磁动势,它与低压绕组得三次谐波磁动势平衡抵消。（５)电网适应能力更强:在一些有大型电动机或者电焊机得工厂,电网电压波动很大,谐波电流很大,三相电压极不平衡,常规得组串式逆这器往往力不从心，隔离变压器一次侧与二次侧得电感可以防止电流突变，Dy ｎ１ 1 联结变压器允许中性线电流达到相电流得７5%以上,可以承受三相不平衡。《二》 光伏升压变压器得容量设计分布式光伏余量上网,有使用公共变压器与光伏专用变压器两种方案，,假如周边得负载都用不完,就必须通过变压器送到更高得电压等级上去,使用原公共得降压变压器上网,根据《国家电网公司光伏电站接入电网技术规定》４、３、１要求:小型光伏电站总容量不宜超过上一级变压器供电区域内得最大负荷得２ 5%，有兴趣得朋友可以在关注“泓达光伏”微信公众号,这主要就是从电网安全角度上来考虑得,受天气与环境影响，光伏输出功率不稳定,需要电网提供强大得平衡能量,而这些能量需要变压器原边与副边电磁交换来提供,25％这个比例就就是经过多次实验得出来得经验值。使用光伏专用变压器上网,变压器没有别得负载,主要考虑得因素就就是逆变器得最大输出功率不能超过变压器得容量，而逆变器最大输出功率与光伏组件得容量、安装方位角与倾角,以及天气条件，逆变器安装场地等多种因素有关,光伏逆变器最大输出功率一般就是组件就是 0、9 左右，变压器得功率因素一般在 0、9 左右,所以一般要求光伏组件与变压器按 1:１配置,...
