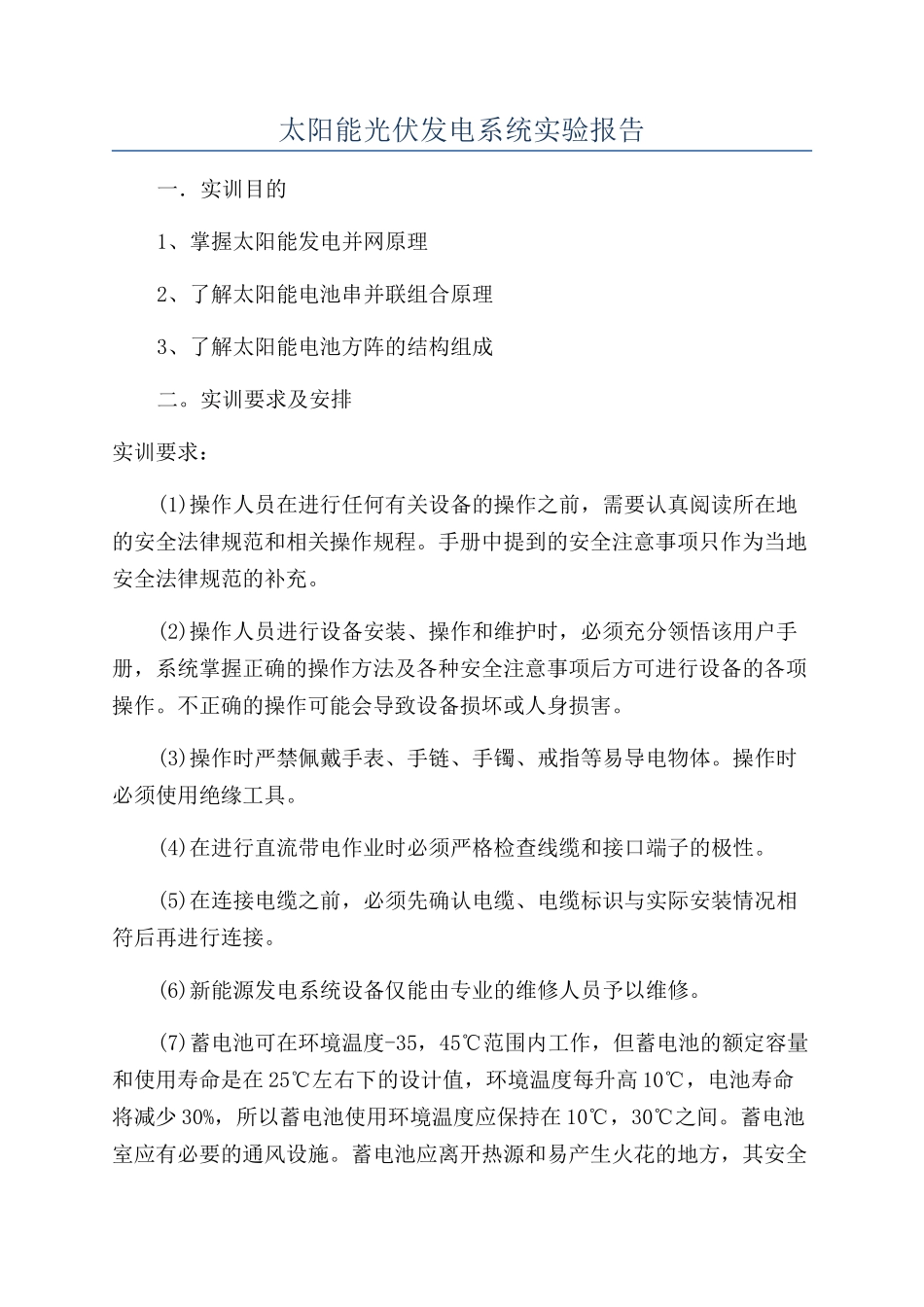

太阳能光伏发电系统实验报告

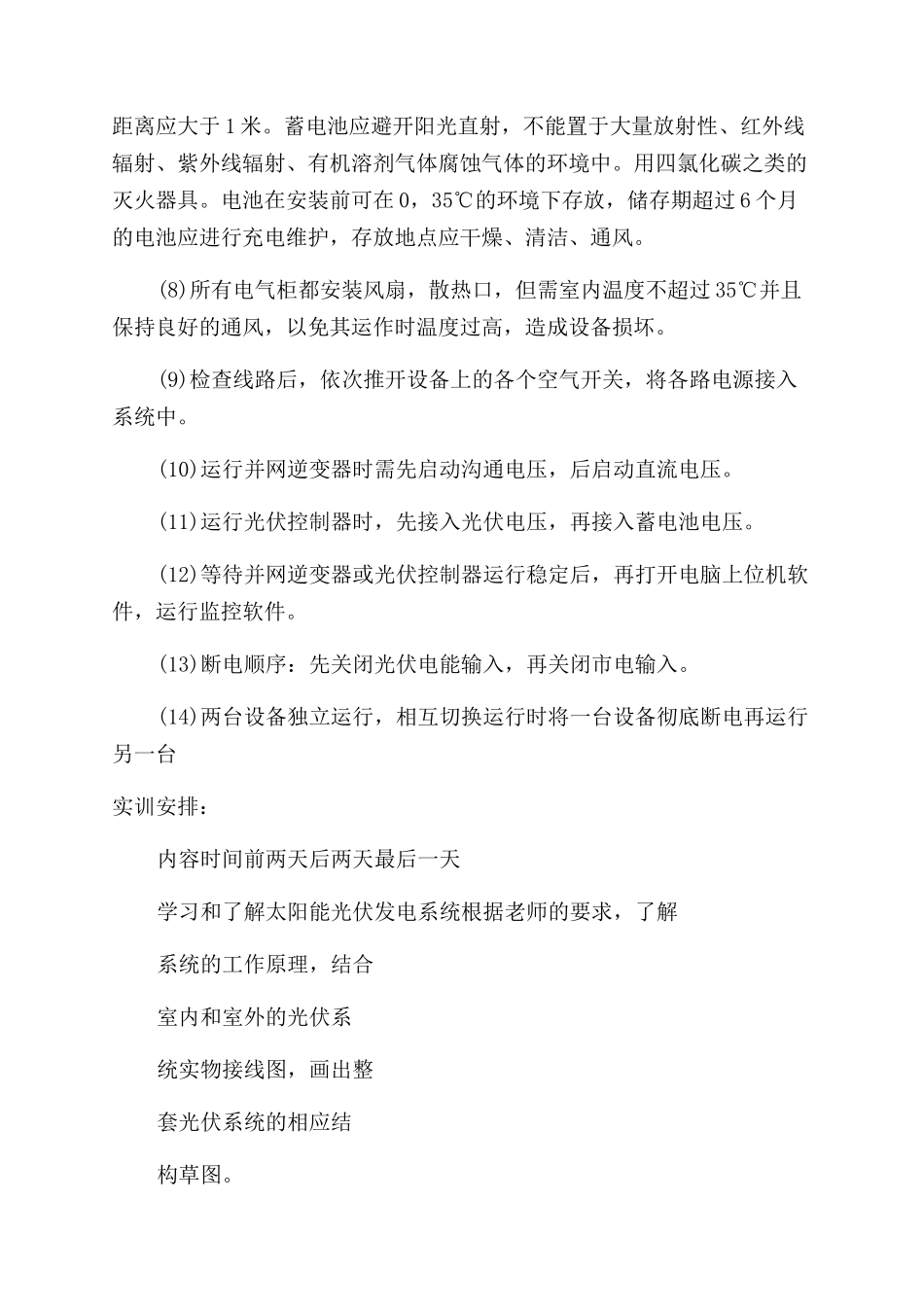

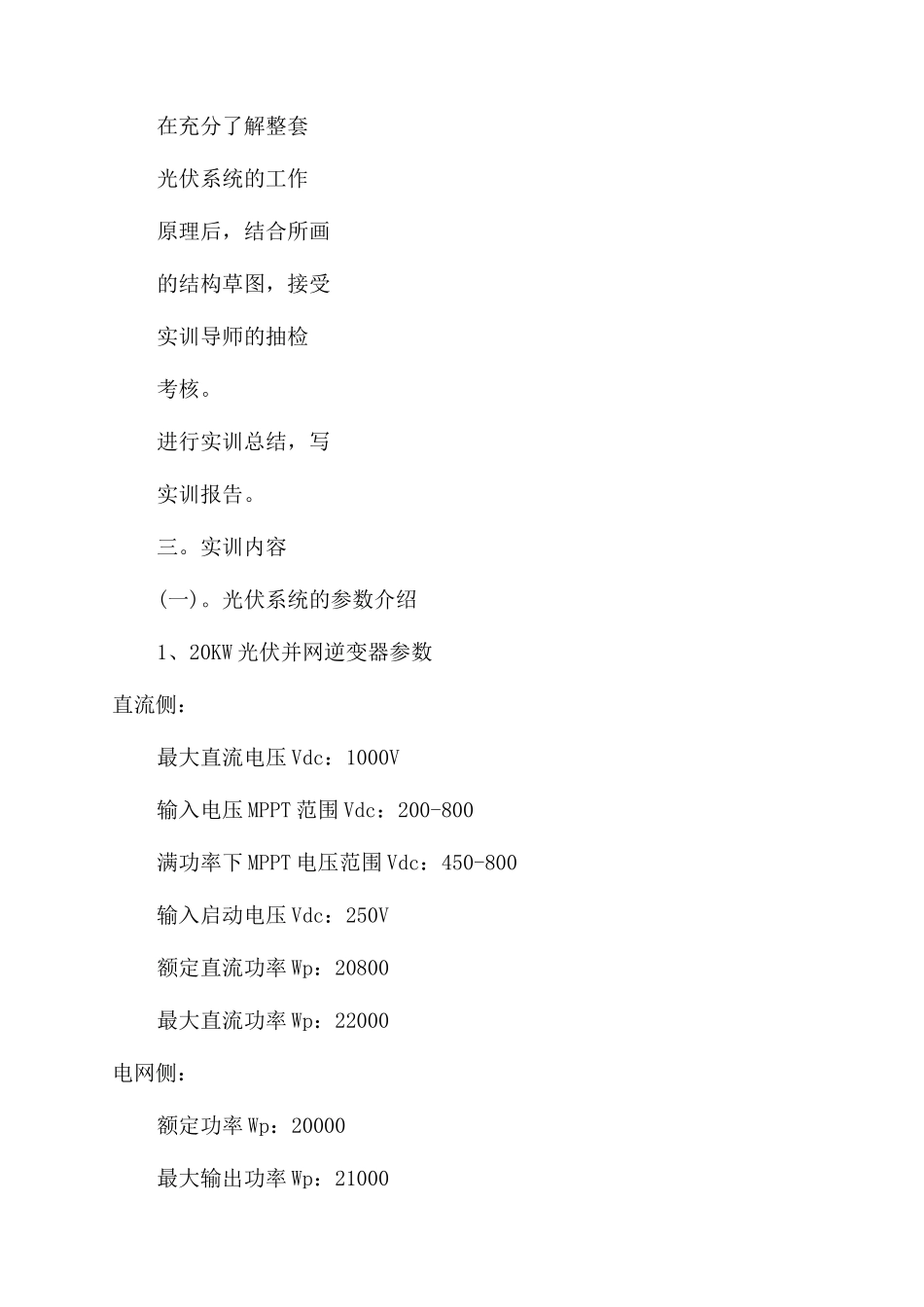

太阳能光伏发电系统实验报告一．实训目的1、掌握太阳能发电并网原理2、了解太阳能电池串并联组合原理3、了解太阳能电池方阵的结构组成二。实训要求及安排实训要求：(1)操作人员在进行任何有关设备的操作之前，需要认真阅读所在地的安全法律规范和相关操作规程。手册中提到的安全注意事项只作为当地安全法律规范的补充。(2)操作人员进行设备安装、操作和维护时，必须充分领悟该用户手册，系统掌握正确的操作方法及各种安全注意事项后方可进行设备的各项操作。不正确的操作可能会导致设备损坏或人身损害。(3)操作时严禁佩戴手表、手链、手镯、戒指等易导电物体。操作时必须使用绝缘工具。(4)在进行直流带电作业时必须严格检查线缆和接口端子的极性。(5)在连接电缆之前，必须先确认电缆、电缆标识与实际安装情况相符后再进行连接。(6)新能源发电系统设备仅能由专业的维修人员予以维修。(7)蓄电池可在环境温度-35，45℃范围内工作，但蓄电池的额定容量和使用寿命是在 25℃左右下的设计值，环境温度每升高 10℃，电池寿命将减少 30%，所以蓄电池使用环境温度应保持在 10℃，30℃之间。蓄电池室应有必要的通风设施。蓄电池应离开热源和易产生火花的地方，其安全距离应大于 1 米。蓄电池应避开阳光直射，不能置于大量放射性、红外线辐射、紫外线辐射、有机溶剂气体腐蚀气体的环境中。用四氯化碳之类的灭火器具。电池在安装前可在 0，35℃的环境下存放，储存期超过 6 个月的电池应进行充电维护，存放地点应干燥、清洁、通风。(8)所有电气柜都安装风扇，散热口，但需室内温度不超过 35℃并且保持良好的通风，以免其运作时温度过高，造成设备损坏。(9)检查线路后，依次推开设备上的各个空气开关，将各路电源接入系统中。(10)运行并网逆变器时需先启动沟通电压，后启动直流电压。(11)运行光伏控制器时，先接入光伏电压，再接入蓄电池电压。(12)等待并网逆变器或光伏控制器运行稳定后，再打开电脑上位机软件，运行监控软件。(13)断电顺序：先关闭光伏电能输入，再关闭市电输入。(14)两台设备独立运行，相互切换运行时将一台设备彻底断电再运行另一台实训安排：内容时间前两天后两天最后一天学习和了解太阳能光伏发电系统根据老师的要求，了解系统的工作原理，结合室内和室外的光伏系统实物接线图，画出整套光伏系统的相应结构草图。在充分了解整套光伏系统的工作原理后，结合所画的结构草图，接受实训导师的抽检考核。进行实训总结，写实训报告。三。...
