汽车自动变速器教案VIP免费

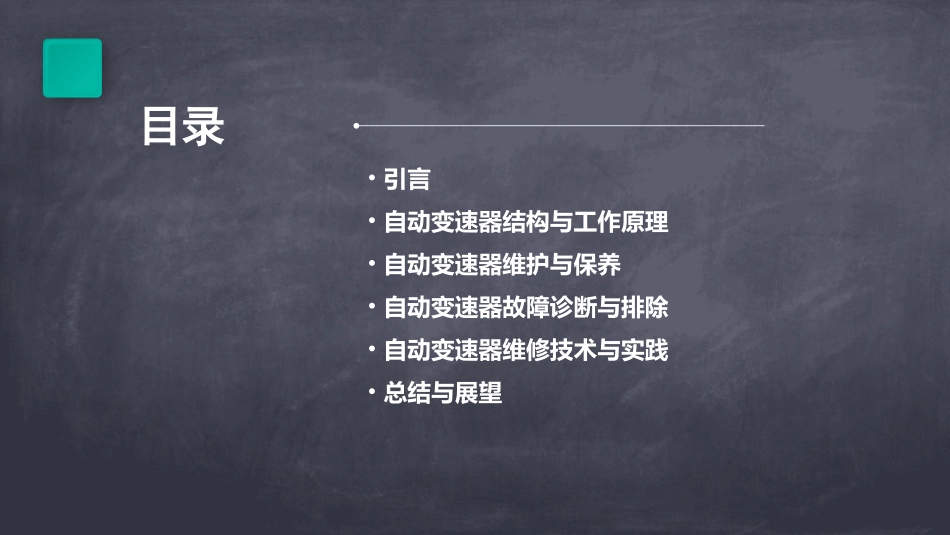

汽车自动变速器教案目录•引言•自动变速器结构与工作原理•自动变速器维护与保养•自动变速器故障诊断与排除•自动变速器维修技术与实践•总结与展望01引言Chapter掌握汽车自动变速器的基本构造和工作原理，理解其在汽车传动系统中的重要地位。了解不同类型的自动变速器及其特点，能够根据实际情况选择合适的自动变速器。学会自动变速器的操作和维护，提高汽车驾驶的安全性和经济性。课程目的与意义变速器是汽车传动系统中的重要组成部分，用于改变发动机传递到驱动轮上的扭矩和转速，以适应汽车在不同行驶条件下的需求。根据工作原理和结构特点，汽车变速器可分为手动变速器和自动变速器两大类。其中，自动变速器又可细分为液力自动变速器（AT）、机械无级自动变速器（CVT）、电控机械自动变速器（AMT）和双离合自动变速器（DCT）等。变速器定义变速器分类变速器基本概念及分类课程内容与安排本课程将详细介绍汽车自动变速器的基本构造、工作原理、类型特点、操作维护等方面的知识。同时，结合实际案例和实验操作，帮助学生更好地理解和掌握自动变速器的相关知识。课程内容本课程共分为理论讲授、实验操作、课程总结三个环节。其中，理论讲授主要讲解自动变速器的基本概念和分类、工作原理和结构特点等方面的知识；实验操作则是通过实际操作和案例分析，帮助学生更好地理解和掌握自动变速器的操作和维护方法；课程总结则是对本课程所学内容进行回顾和总结，帮助学生巩固所学知识。课程安排02自动变速器结构与工作原理Chapter03优点良好的自动适应性能，能吸收振动和冲击01组成泵轮、涡轮、导轮02工作原理利用液体动量矩的变化来改变转矩，具有无级变速和变矩的能力液力变矩器太阳轮、行星轮、齿圈、行星架组成工作原理特点通过固定不同的元件或改变不同元件的转速，实现不同的传动比结构紧凑、传动效率高、传动比范围大030201行星齿轮机构油泵、阀体、滤清器、油道等组成通过控制液压油的流动方向和压力，实现对变速器各部件的控制工作原理提供操作压力、控制换档、润滑冷却等功能液压控制系统传感器、ECU（电子控制单元）、执行器组成通过传感器采集车辆和发动机的运行状态信息，ECU根据这些信息计算出最佳的换档时机和控制参数，然后通过执行器控制变速器的换档和锁止等操作。工作原理精确控制换档时机、提高燃油经济性、改善驾驶性能等功能电子控制系统03自动变速器维护与保养Chapter在车辆静止状态下，通过变速器油尺检查油位是否在正常范围内。检查变速器油位根据车辆制造商的建议，定期更换变速器油，以保证变速器的正常运行和延长使用寿命。更换变速器油在更换变速器油时，应同时清洗变速器内部，以去除油泥和杂质。清洗变速器变速器油检查与更换滤清器清洗与更换滤清器的作用滤清器用于过滤变速器油中的杂质和金属颗粒，保持油的清洁。清洗滤清器定期清洗滤清器，以去除附着的杂质和金属颗粒。更换滤清器根据车辆制造商的建议，定期更换滤清器，以保证滤清器的过滤效果。检查密封件定期检查密封件的磨损和老化情况，如有问题及时更换。密封件的作用密封件用于防止变速器油泄漏，保证变速器的正常工作。更换密封件根据车辆制造商的建议，定期更换密封件，以保证变速器的密封性能。密封件检查与更换01020304检查变速器的工作状态在车辆行驶过程中，注意检查变速器的工作状态，如是否有异响、顿挫等异常情况。注意变速器的散热保证变速器的散热系统正常工作，避免变速器过热导致损坏。保持变速器的清洁定期清洗变速器的外部，去除灰尘和油污，保持变速器的清洁。遵守制造商的保养建议按照车辆制造商的保养建议进行变速器的维护与保养，以延长变速器的使用寿命。其他保养注意事项04自动变速器故障诊断与排除Chapter汽车不能行驶可能原因包括自动变速器油底壳被撞坏、自动变速器油全部漏光、换档操纵手柄及手动阀摇臂之间的连杆或拉索松脱、手动阀保持在空挡或停车挡位置等。自动变速器换档冲击大可能原因包括发动机怠速过高、节气门拉索或节气门位置传感器调整不当、升档过迟、主调压阀故障等。自动变速器升档过迟可能原因包括节气门拉索或节气门位置传感器调整不当、节气门...
