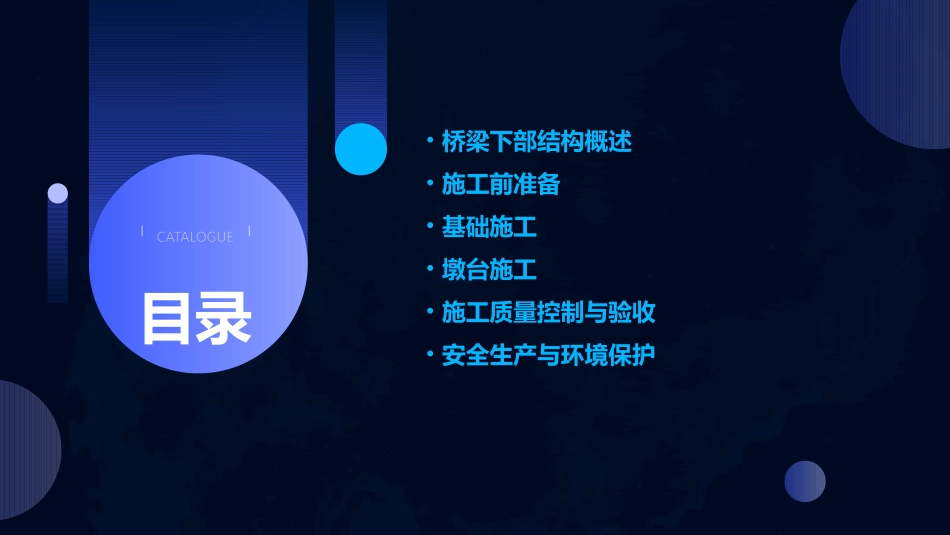

桥梁下部结构施工PPT课件CATALOGUE目录•桥梁下部结构概述•施工前准备•基础施工•墩台施工•施工质量控制与验收•安全生产与环境保护01桥梁下部结构概述桥梁下部结构是桥梁的重要组成部分，包括桥墩、桥台和基础等，用于支撑桥梁上部结构并传递荷载至地基。根据桥梁类型、地形地质条件、施工方法等因素，桥梁下部结构可分为重力式桥墩、桩柱式桥墩、沉井基础、扩大基础等多种类型。定义与分类分类定义桥梁下部结构承受着桥梁上部结构和车辆等荷载，并将其传递至地基，保证桥梁整体稳定性。承载作用支撑作用适应地形桥墩和桥台作为支撑点，为桥梁上部结构提供稳定的支撑，确保桥梁的线形和行车安全。通过灵活多变的下部结构设计，可以适应不同的地形地质条件，降低施工难度和成本。030201桥梁下部结构的重要性绿色环保随着环保意识的日益增强，桥梁下部结构的设计和施工越来越注重减少对环境的影响，如采用环保材料和施工方法，降低能耗和排放等。结构优化随着计算机技术和有限元分析等数值方法的不断发展，桥梁下部结构的形状、尺寸和材料等方面得以不断优化，以提高其承载能力和稳定性。新型材料应用高性能混凝土、纤维增强复合材料等新型材料的广泛应用，为桥梁下部结构的轻量化、耐久性和抗震性能提升提供了可能。智能化施工BIM技术、3D打印等先进技术的应用，实现了桥梁下部结构的精细化设计和智能化施工，提高了施工效率和质量。桥梁下部结构的发展趋势02施工前准备地质勘察通过地质钻探、地球物理勘探等手段，详细了解桥梁墩台位置的地质构造、岩土层分布、地下水状况等，为桥梁基础设计提供依据。基础设计根据地质勘察结果和桥梁上部结构荷载要求，进行桥梁基础类型选择、基础埋深确定、地基承载力验算等设计工作，确保桥梁基础的稳定性和安全性。地质勘察与基础设计施工图纸会审组织设计、施工、监理等单位对施工图纸进行会审，重点审查桥梁下部结构的设计合理性、施工可行性、安全可靠性等方面，确保施工图纸符合规范要求。技术交底在施工前，由设计单位向施工单位进行详细的技术交底，包括设计意图、施工难点、关键工序、质量要求等，确保施工单位充分理解并掌握设计意图和施工要求。施工图纸会审与技术交底根据施工图纸和施工进度计划，提前采购和储备所需的钢筋、水泥、砂石等施工材料，确保材料质量合格、数量充足。施工材料准备根据施工需要，合理配置挖掘机、装载机、吊车、混凝土搅拌站等施工设备，并进行设备调试和保养，确保设备状态良好、满足施工要求。施工设备准备施工材料、设备准备03基础施工施工准备开挖方法基底处理基坑支护明挖基础施工01020304场地平整、测量放样、施工排水等。根据地质条件、基坑深度、施工期限等选择合适的开挖方法，如放坡开挖、支撑开挖等。检查基底承载力，进行必要的处理，如换填、夯实等。对于较深的基坑，需采取支护措施，如钢板桩、土钉墙等。桩的灌注对于钻孔灌注桩，需在钢筋笼安装完成后进行混凝土灌注。钢筋笼制作与安装按照设计要求制作钢筋笼，并准确安装到桩孔中。桩的成孔对于钻孔灌注桩，需进行成孔施工，包括钻机就位、钻孔、清孔等步骤。桩的类型根据地质条件、荷载要求等选择合适的桩型，如钻孔灌注桩、预制桩等。施工准备场地平整、测量放样、施工机械准备等。桩基础施工场地平整、测量放样、施工排水等。施工准备在施工过程中对沉井的位置、姿态等进行实时监测和调整。监测与调整按照设计要求制作沉井，包括井壁、隔墙、刃脚等部分。沉井制作通过排水或加载等方式使沉井下沉到设计位置。沉井下沉在沉井下沉到位后，进行封底和内部填充施工。封底与填充0201030405沉井基础施工04墩台施工墩台身施工包括场地平整、测量放样、材料准备等。根据墩台身尺寸和形状，选择合适的模板进行安装，确保模板牢固、平整。按照设计图纸要求，对钢筋进行加工和安装，注意钢筋的间距、保护层厚度等。采用合适的浇筑工艺，确保混凝土密实、无裂缝。施工准备模板安装钢筋加工及安装混凝土浇筑施工准备模板安装钢筋加工及安装混凝土浇筑墩台帽施工包括测量放样、材料准备等。按照设计图纸要求，对钢筋进行加工和安装，注意钢筋的...
