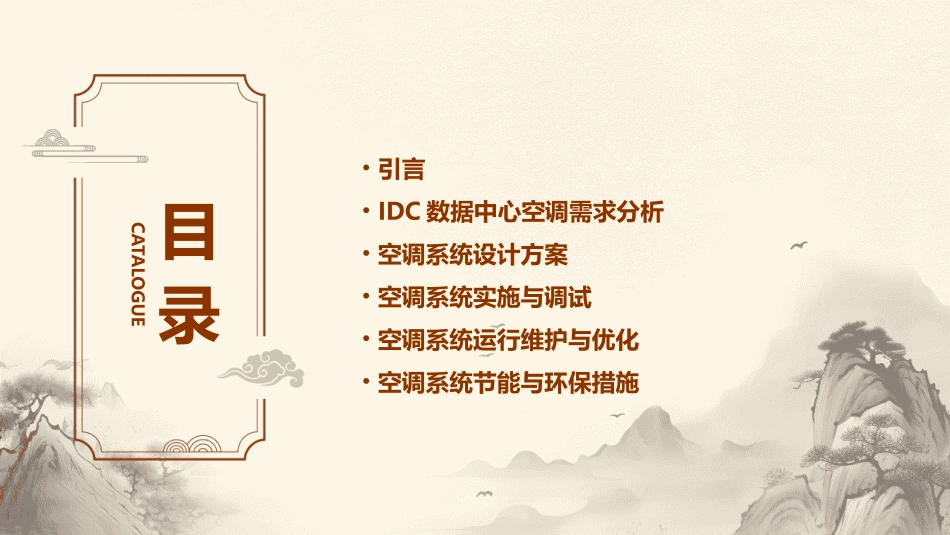

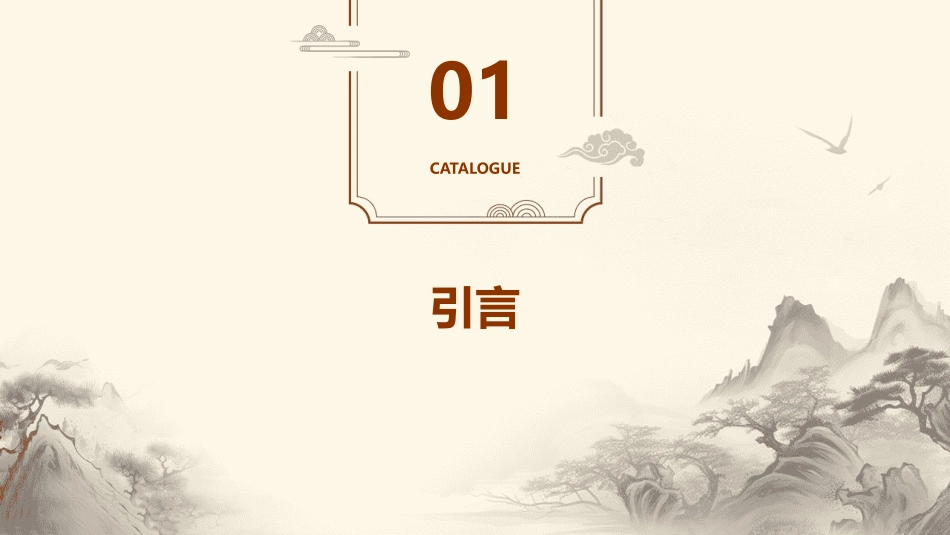

IDC数据中心空调解决方案目录CATALOGUE•引言•IDC数据中心空调需求分析•空调系统设计方案•空调系统实施与调试•空调系统运行维护与优化•空调系统节能与环保措施引言CATALOGUE01随着互联网和云计算的快速发展，IDC数据中心已成为支撑数字经济的重要基础设施。数据中心的高密度、高功耗设备导致室内温度升高，需要有效的空调解决方案来确保设备稳定运行和延长使用寿命。空调系统的能耗占数据中心总能耗的较大比例，因此提高空调系统的能效比是降低数据中心运营成本的关键。目的和背景本解决方案旨在提供一套高效、节能、可靠的空调系统，以满足IDC数据中心的冷却需求。通过采用先进的制冷技术、智能控制策略和高效设备，实现空调系统的能效比提升和运营成本降低。本解决方案注重环保和可持续性，采用环保制冷剂和低噪音设备，降低对环境的影响。解决方案概述IDC数据中心空调需求分析CATALOGUE02数据中心设备对温度波动非常敏感，空调系统需要提供稳定的温度环境，通常维持在22-24摄氏度。精确的温度控制相对湿度需要控制在40%-60%之间，以防止静电放电和设备腐蚀。湿度调节确保机架和设备周围的空气流通，防止热点形成，影响设备性能。避免热点温度和湿度需求空气质量需求洁净度要求高数据中心内部空气质量要求高，需减少尘埃、纤维等污染物，避免对设备造成损害。有效的新风系统提供适量的新鲜空气，维持室内正压，减少外部污染物的进入。气体灭火系统兼容性空调系统需要与气体灭火系统兼容，确保在紧急情况下能够及时关闭，避免影响灭火效果。高效能设备智能控制热回收技术绿色节能技术能耗控制需求01020304采用高效能比的空调设备，降低运行能耗。实现空调系统的智能控制，根据室内外环境参数自动调节运行状态，减少不必要的能耗。利用热回收技术，将排出的热空气进行回收再利用，提高能源利用效率。采用如自然冷却、蒸发冷却等绿色节能技术，降低数据中心PUE值（电源使用效率）。空调系统设计方案CATALOGUE03采用制冷剂直接蒸发吸热的方式，具有系统简单、效率高的优点。直接膨胀式制冷冷冻水制冷自然冷却通过冷冻水循环来传递冷量，适用于大型数据中心，可实现灵活扩展和高效制冷。利用外界低温空气或水进行冷却，降低能耗，适用于气候适宜的地区。030201制冷方式选择根据数据中心热负荷分布，合理规划室内机的位置和数量，确保冷量均匀分布。室内机布局考虑噪音、振动、维护等因素，选择合适的位置安装室外机，并确保通风良好。室外机布局保持设备间适当的距离，便于维护、检修和更换部件。设备间距空调设备布局管道与风道设计采用合理的风道布局，减少风阻和噪音，提高送风效率。选择低导热系数、耐腐蚀、抗压强度高的管道材料，如铜管、不锈钢管等。对冷冻水管、冷凝水管等管道进行保温处理，减少冷量损失和结露现象。对风道和管道连接处进行密封处理，防止漏风和能量损失。风道设计管道选材管道保温漏风处理空调系统实施与调试CATALOGUE04精密空调设备冷却塔/冷却水泵管路系统控制系统设备采购与安装选择高效、可靠的精密空调设备，确保满足数据中心的温度、湿度和洁净度要求。设计合理的管路系统，确保冷却水循环畅通，降低能耗。根据数据中心规模及气候条件，选择合适的冷却塔和冷却水泵，实现高效冷却。采用先进的控制系统，实现空调设备的远程监控和智能化管理。对每台空调设备进行单机调试，确保设备正常运行。设备单机调试将所有空调设备及相关系统进行联动调试，确保系统整体运行稳定。系统联动调试根据实际运行情况和环境参数，对空调系统运行参数进行调整，提高运行效率。运行参数调整对运行过程中出现的故障进行及时排查和处理，确保系统稳定运行。故障排查与处理系统调试与运行制定详细的验收标准，包括温度、湿度、洁净度、噪音等方面的指标。验收标准验收流程整改与复验文档与资料整理按照验收标准对空调系统进行全面检查，确保各项指标符合要求。对不符合验收标准的部分进行整改，整改完成后进行复验，直至符合要求。整理验收过程中的相关文档和资料，形成完整的验收报告。验收标准与流程空调系统运行维护与优化CATALOGUE05清洁保养定期清洁空调滤网、冷...
