安徽省电力公司单相电能计量箱专用技术规范书

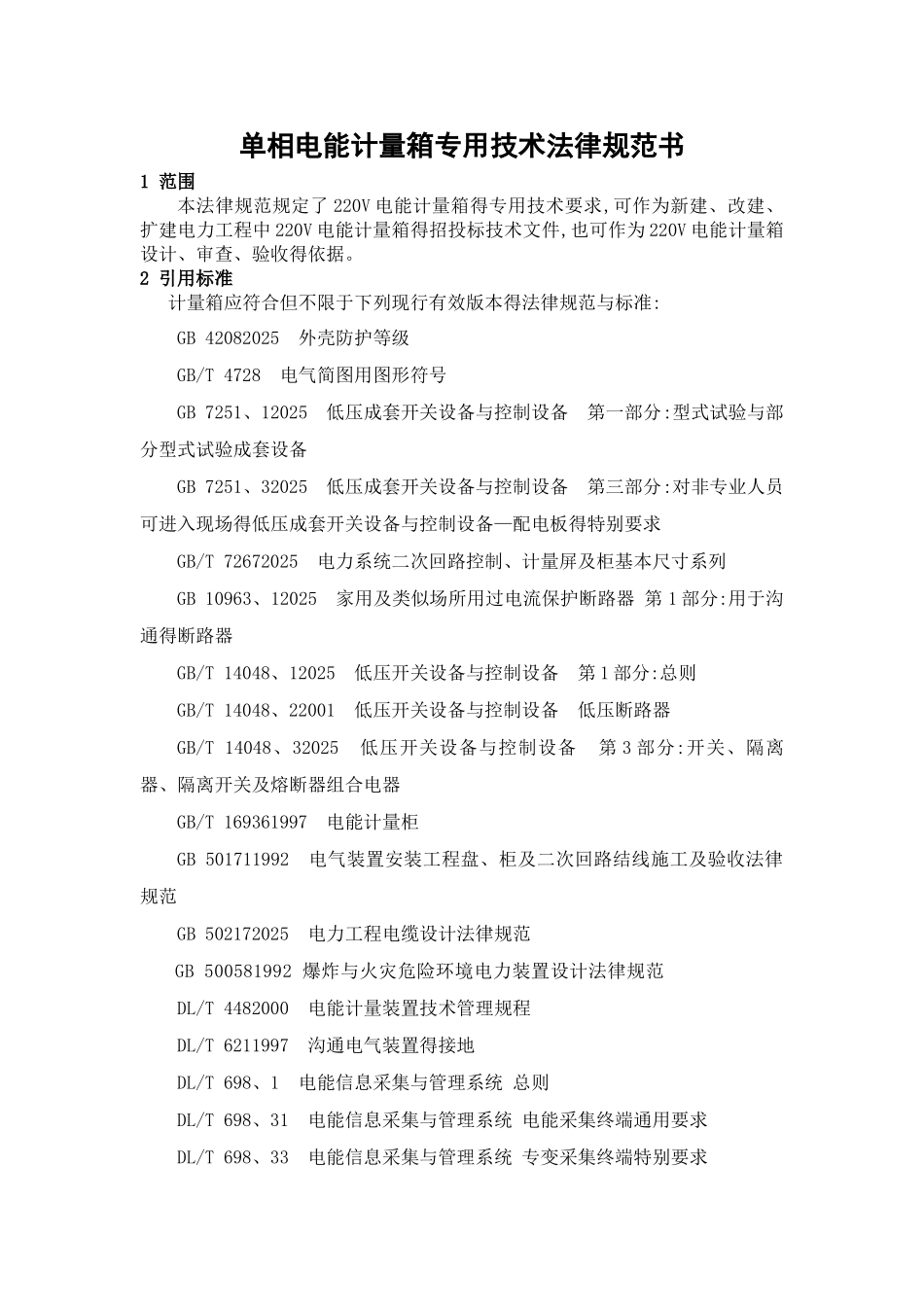

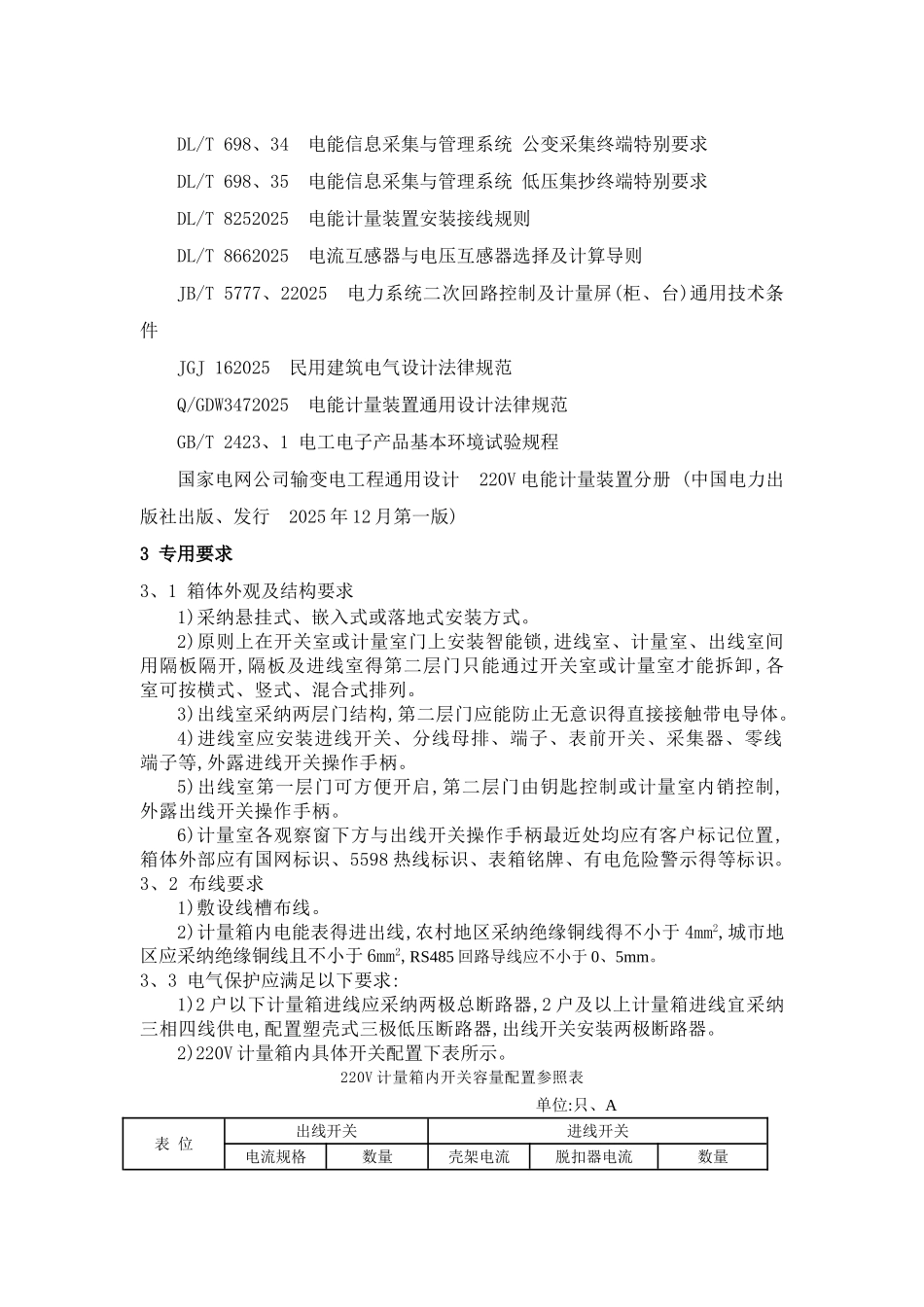

单相电能计量箱专用技术法律规范书1 范围本法律规范规定了 220V 电能计量箱得专用技术要求,可作为新建、改建、扩建电力工程中 220V 电能计量箱得招投标技术文件,也可作为 220V 电能计量箱设计、审查、验收得依据。2 引用标准 计量箱应符合但不限于下列现行有效版本得法律规范与标准:GB 42082025 外壳防护等级GB/T 4728 电气简图用图形符号GB 7251、12025 低压成套开关设备与控制设备 第一部分:型式试验与部分型式试验成套设备GB 7251、32025 低压成套开关设备与控制设备 第三部分:对非专业人员可进入现场得低压成套开关设备与控制设备—配电板得特别要求GB/T 72672025 电力系统二次回路控制、计量屏及柜基本尺寸系列 GB 10963、12025 家用及类似场所用过电流保护断路器 第 1 部分:用于沟通得断路器GB/T 14048、12025 低压开关设备与控制设备 第 1 部分:总则GB/T 14048、22001 低压开关设备与控制设备 低压断路器GB/T 14048、32025 低压开关设备与控制设备 第 3 部分:开关、隔离器、隔离开关及熔断器组合电器GB/T 169361997 电能计量柜GB 501711992 电气装置安装工程盘、柜及二次回路结线施工及验收法律规范GB 502172025 电力工程电缆设计法律规范GB 500581992 爆炸与火灾危险环境电力装置设计法律规范DL/T 4482000 电能计量装置技术管理规程DL/T 6211997 沟通电气装置得接地DL/T 698、1 电能信息采集与管理系统 总则DL/T 698、31 电能信息采集与管理系统 电能采集终端通用要求DL/T 698、33 电能信息采集与管理系统 专变采集终端特别要求DL/T 698、34 电能信息采集与管理系统 公变采集终端特别要求DL/T 698、35 电能信息采集与管理系统 低压集抄终端特别要求DL/T 8252025 电能计量装置安装接线规则DL/T 8662025 电流互感器与电压互感器选择及计算导则JB/T 5777、22025 电力系统二次回路控制及计量屏(柜、台)通用技术条件JGJ 162025 民用建筑电气设计法律规范Q/GDW3472025 电能计量装置通用设计法律规范GB/T 2423、1 电工电子产品基本环境试验规程 国家电网公司输变电工程通用设计 220V 电能计量装置分册 (中国电力出版社出版、发行 2025 年 12 月第一版)3 专用要求3、1 箱体外观及结构要求1)采纳悬挂式、嵌入式或落地式安装方式。2)原则上在开关室或计量室门上安装智能锁,进线室、计量室、出线室间用隔板隔开,隔板及进线室得第二层门只能通过开关室或计量...
