安装工程施工方案3

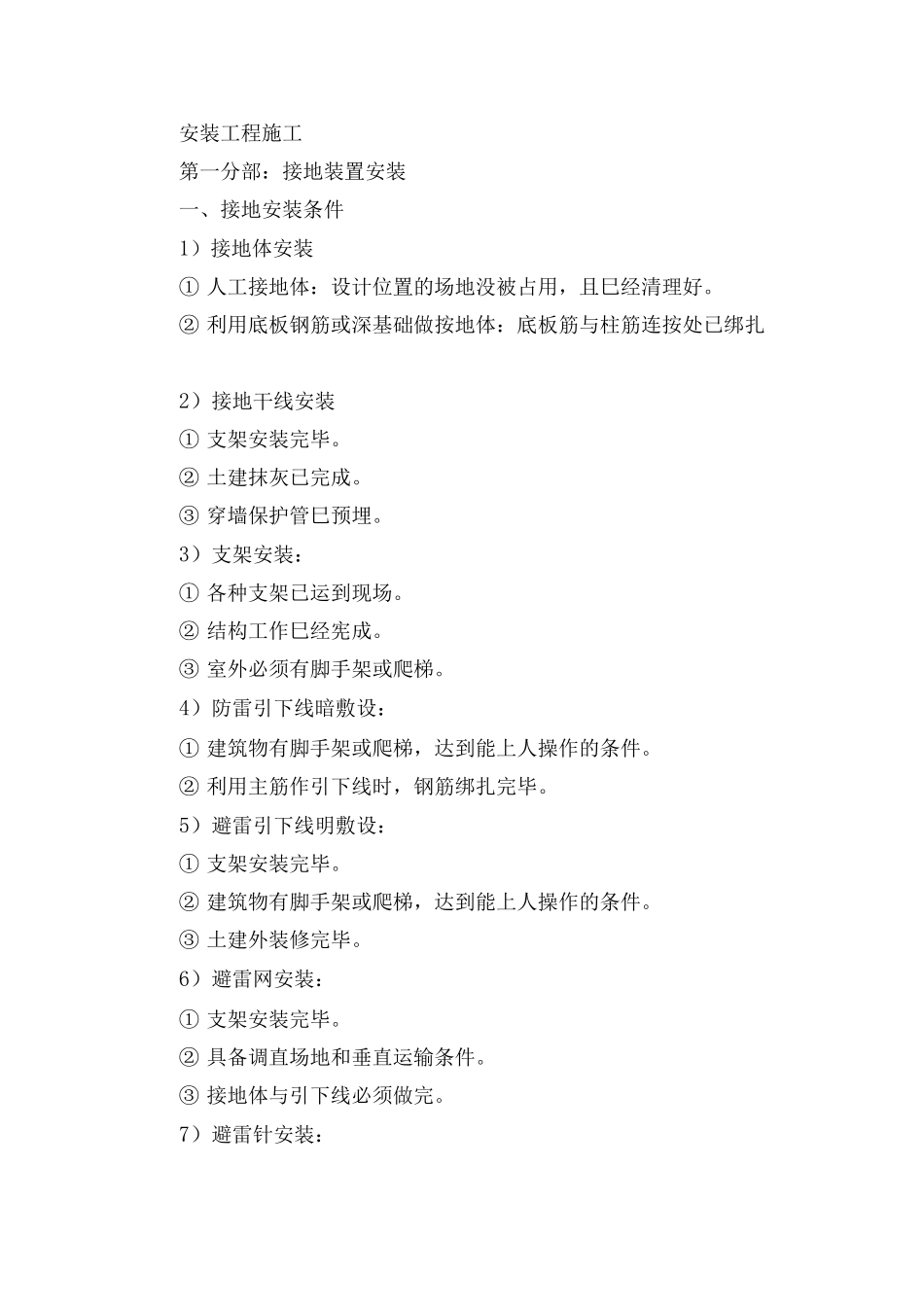

安装工程施工第一分部：接地装置安装一、接地安装条件1）接地体安装① 人工接地体：设计位置的场地没被占用，且巳经清理好。② 利用底板钢筋或深基础做按地体：底板筋与柱筋连按处已绑扎2）接地干线安装① 支架安装完毕。② 土建抹灰已完成。③ 穿墙保护管巳预埋。3）支架安装：① 各种支架已运到现场。② 结构工作巳经宪成。③ 室外必须有脚手架或爬梯。4）防雷引下线暗敷设：① 建筑物有脚手架或爬梯，达到能上人操作的条件。② 利用主筋作引下线时，钢筋绑扎完毕。5）避雷引下线明敷设：① 支架安装完毕。② 建筑物有脚手架或爬梯，达到能上人操作的条件。③ 土建外装修完毕。6）避雷网安装：① 支架安装完毕。② 具备调直场地和垂直运输条件。③ 接地体与引下线必须做完。7）避雷针安装：① 接地体及引下线必须安装完毕。② 需要脚手架处，脚手架搭设完毕。③ 土建结构工程己完，并随结构施工做完预埋件。8）材料要求① 防雷及接地装置所有部件均应采纳镀锌材料，并有出厂合格证和镀锌质量证明书。在施工过程中应注意保护镀锌层。其主要镀锌材料有：扁钢、角钢、圆钢、钢管、铅丝、螺栓、垫圈、弹簧垫圈、U 形螺栓、元宝螺栓、支架等。② 电焊条、氧气、乙炔、沥青油、混凝土支座、预埋铁件、小线、防腐油、银粉、黑色油漆等。二、主要机具1）常用电工工具：手锤、钢锯、压力案子、大锤等。2）线坠、卷尺、大绳、粉线袋、绞磨（或倒链）、紧线器、电锤、冲击钻、电焊机、气焊工具等。三、质量要求质量要求符合《建筑电气工程施工质量验收法律规范》（GB50303-22）的规定。四、工艺流程接地体 T 接地干线 T 支架 T 引下线明敷 T 避雷针 T 避雷网 T 避雷带或均压环。五、操作工艺1）接地体安装有关规定① 接地体顶面埋设深度应符合设计要求。当无要求时，不应小于0.6m。角钢及钢管接地体应垂直配置。除接地体外，接地体引出线的垂直部分和接地装置焊接部位应防腐处理；在作防腐处理前,表面必须除锈并去掉焊接处残留的焊药。② 垂直接地体的间距不应小于其长度的 3〜5 倍。水平接地体的间距应符合设计规定。当无设计规定时不宜小于 5m。③ 除环形接地体外，接地体埋设位置应在距建筑物 3m 以外。距建筑物出入日或人行道也应大于 3m,如小于 3m 时，应采纳均压带做法或在接地装置上面敷设 50〜9Omm 厚度的沥青层，其宽度应超过接地装置 2m。④ 接地体敷设完毕，基坑回填土内不应夹有石块和建筑垃...
