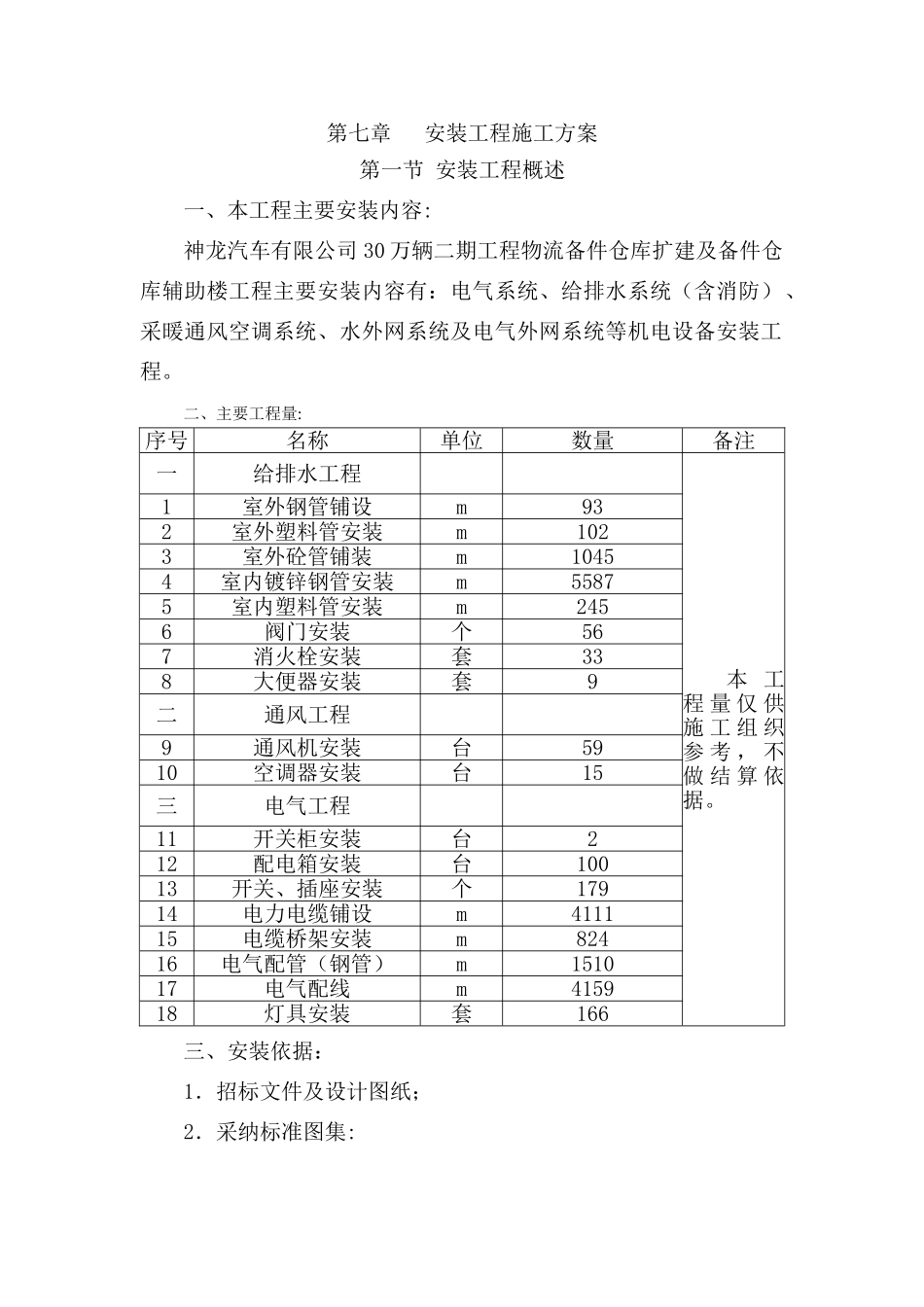

第七章 安装工程施工方案第一节 安装工程概述一、本工程主要安装内容:神龙汽车有限公司 30 万辆二期工程物流备件仓库扩建及备件仓库辅助楼工程主要安装内容有：电气系统、给排水系统（含消防）、采暖通风空调系统、水外网系统及电气外网系统等机电设备安装工程。二、主要工程量: 序号名称单位数量备注一给排水工程本 工程 量 仅 供施 工 组 织参 考 ， 不做 结 算 依据。1室外钢管铺设m932室外塑料管安装m1023室外砼管铺装m10454室内镀锌钢管安装m55875室内塑料管安装m2456阀门安装个567消火栓安装套338大便器安装套9二通风工程9通风机安装台5910空调器安装台15三电气工程11开关柜安装台212配电箱安装台10013开关、插座安装个17914电力电缆铺设m411115电缆桥架安装m82416电气配管（钢管）m151017电气配线m415918灯具安装套166三、安装依据：1．招标文件及设计图纸；2．采纳标准图集:99D201-2《干式变压器安装》00D202-2《应急柴油发电机组安装》D101-1～7《电缆敷设》D301-1～3《室内管线安装》D401-1～3《车间线路安装》D701-1～3《封闭式母线及桥架安装》D702-1～3《常用低压配电设备及灯具安装》D501-1～4《防雷与接地安装》90D303-1《沟通 380V 鼠笼电动机常用控制电路图》D303-2～3《常用电机控制电路图》PVC－U 管道安装参阅 96S406、自闭式冲洗阀小便器安装参阅 99S304－94、自闭式冲洗阀蹲式大便器安装参阅 99S304－84、台下式洗脸盆安装参阅 99S304－30．双管管件淋浴器安装参阅 99S304－128、拖布池（污水池）安装参阅 99S304－16（乙型）、消火栓安装参阅 04S202－21（丙型）、PVC－U 地漏安装参阅 04S301－30，48、阀门井安装参阅 05S502－26、管道支，吊架安装参阅 03S402、自动排气阀安装参阅 01S305－36三、采纳验收法律规范:《建筑排水硬聚乙烯管道工程技术规程》CJJ／T29－98《建筑排水用硬聚氯乙烯 PVC－U 管道安装》96S406 施工。《工业金属管道工程施工及验收法律规范》（GB50235-97）《 现 场 设 备 工 业 管 道 焊 接 工 程 施 工 及 验 收 法 律 规 范 》（GB50236-98）。《通风与空调工程施工质量验收法律规范》GB50243-2025 得相关规定。《建筑给排水及采暖工程施工质量验收法律规范》（GB50242-2025）《建筑电气工程施工质量验收法律规范》（GB50303-2025）《电气装置安装工程电气设备交接试验标准》（GB50150）四、工程安装特点；安装工程量大、工期紧、交...
