安装工程施工方案2

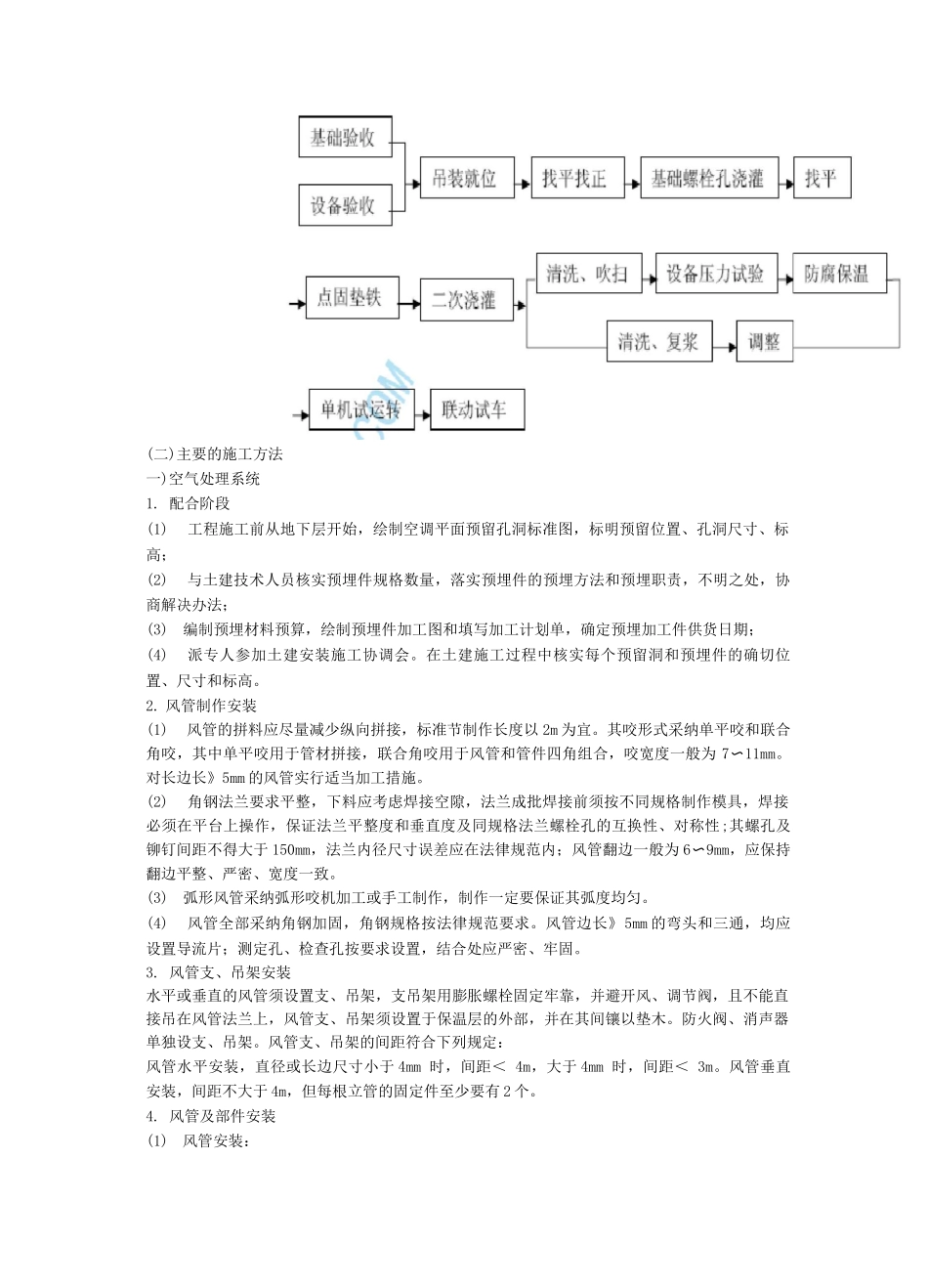

(二)主要的施工方法一)空气处理系统1. 配合阶段(1)工程施工前从地下层开始，绘制空调平面预留孔洞标准图，标明预留位置、孔洞尺寸、标高；(2)与土建技术人员核实预埋件规格数量，落实预埋件的预埋方法和预埋职责，不明之处，协商解决办法；(3)编制预埋材料预算，绘制预埋件加工图和填写加工计划单，确定预埋加工件供货日期；(4)派专人参加土建安装施工协调会。在土建施工过程中核实每个预留洞和预埋件的确切位置、尺寸和标高。2. 风管制作安装(1)风管的拼料应尽量减少纵向拼接，标准节制作长度以 2m 为宜。其咬形式采纳单平咬和联合角咬，其中单平咬用于管材拼接，联合角咬用于风管和管件四角组合，咬宽度一般为 7〜11mm。对长边长》5mm 的风管实行适当加工措施。(2)角钢法兰要求平整，下料应考虑焊接空隙，法兰成批焊接前须按不同规格制作模具，焊接必须在平台上操作，保证法兰平整度和垂直度及同规格法兰螺栓孔的互换性、对称性;其螺孔及铆钉间距不得大于 150mm，法兰内径尺寸误差应在法律规范内；风管翻边一般为 6〜9mm，应保持翻边平整、严密、宽度一致。(3)弧形风管采纳弧形咬机加工或手工制作，制作一定要保证其弧度均匀。(4)风管全部采纳角钢加固，角钢规格按法律规范要求。风管边长》5mm 的弯头和三通，均应设置导流片；测定孔、检查孔按要求设置，结合处应严密、牢固。3. 风管支、吊架安装水平或垂直的风管须设置支、吊架，支吊架用膨胀螺栓固定牢靠，并避开风、调节阀，且不能直接吊在风管法兰上，风管支、吊架须设置于保温层的外部，并在其间镶以垫木。防火阀、消声器单独设支、吊架。风管支、吊架的间距符合下列规定：风管水平安装，直径或长边尺寸小于 4mm 时，间距＜ 4m，大于 4mm 时，间距＜ 3m。风管垂直安装，间距不大于 4m，但每根立管的固定件至少要有 2 个。4. 风管及部件安装(1)风管安装：风管吊装前在风管位置楼板部位设置吊点(用膨胀螺栓固定)，通过吊索滑轮，吊链葫芦将风管起吊，并通过移动脚手架安装吊架横担，并调整好其水平度。圆形风管的支架设托座，风管穿出屋面设防雨罩，超过 1.5 米的立管设拉锁固定，拉锁固定在法兰盘以外的地方。风管的位置正确无明显偏差；柔性短管的安装松紧适度，不得扭曲。玻璃钢风管安装时防止树脂破裂、脱落及分层，法兰螺栓两侧加镀锌垫圈。穿越沉降缝或变形处的风管两侧，以及与空气处理机、风机盘管进相接处，均设置 L= 2〜3 的人造革(或浸油帆布)软接，软接...
