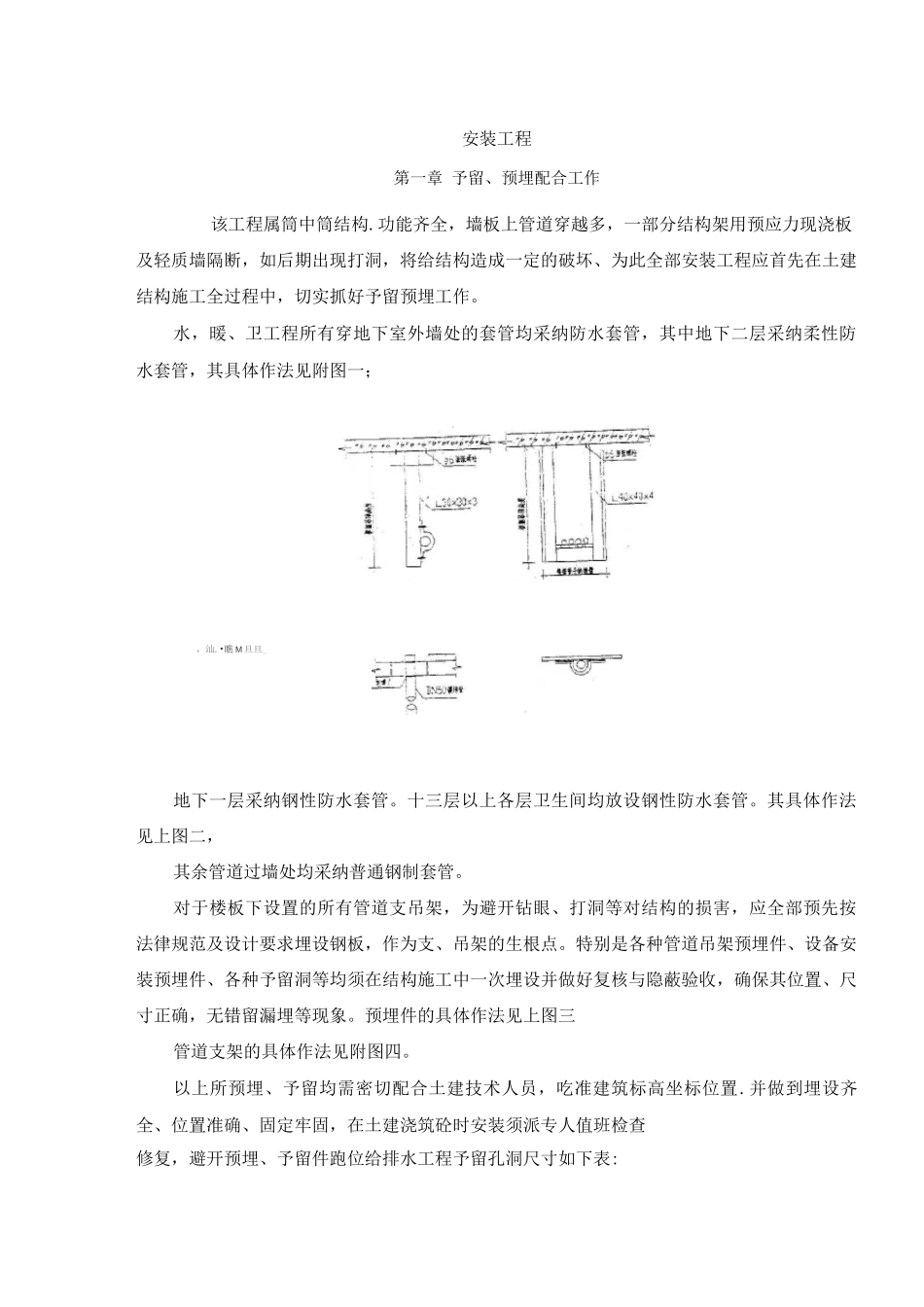

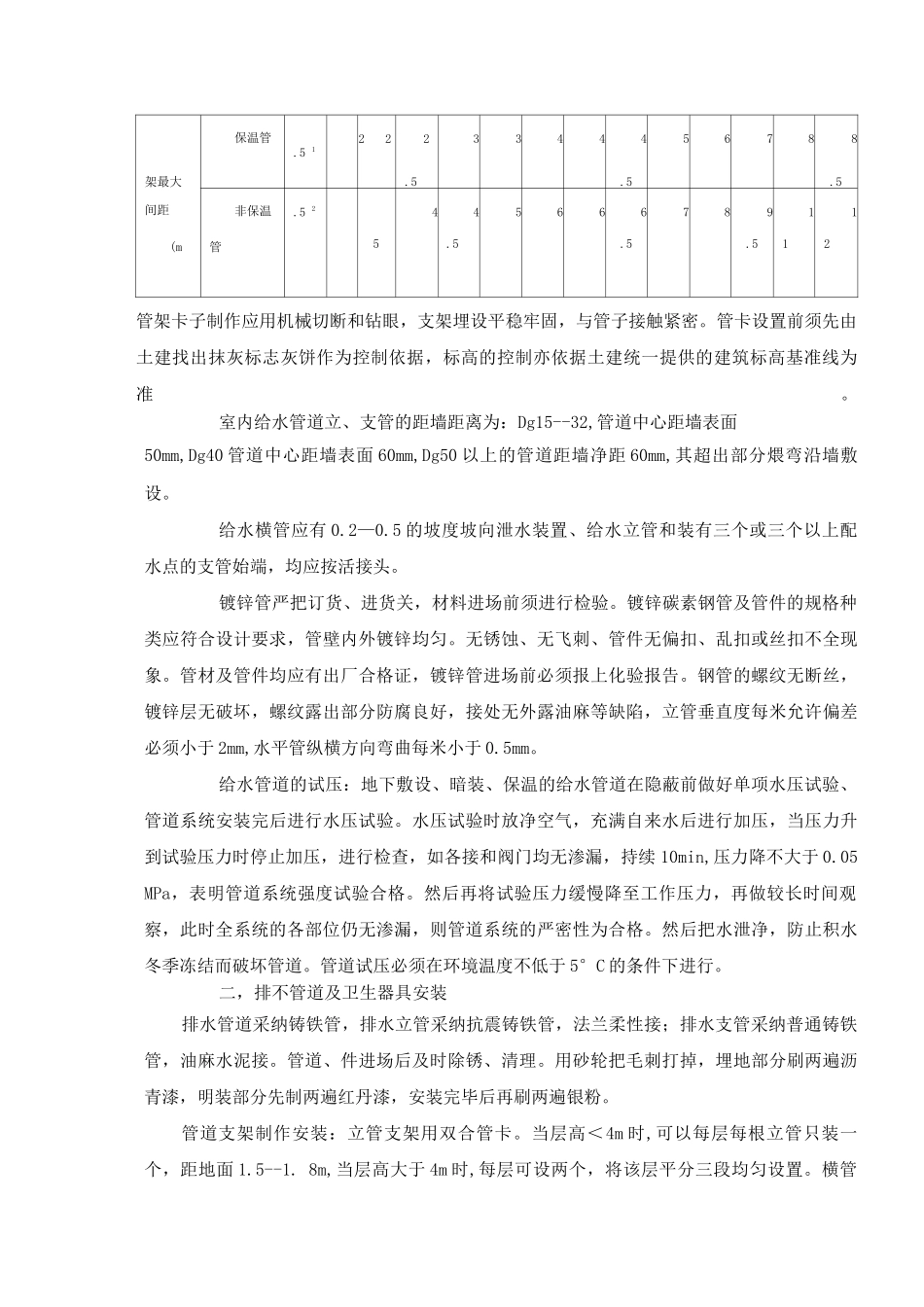

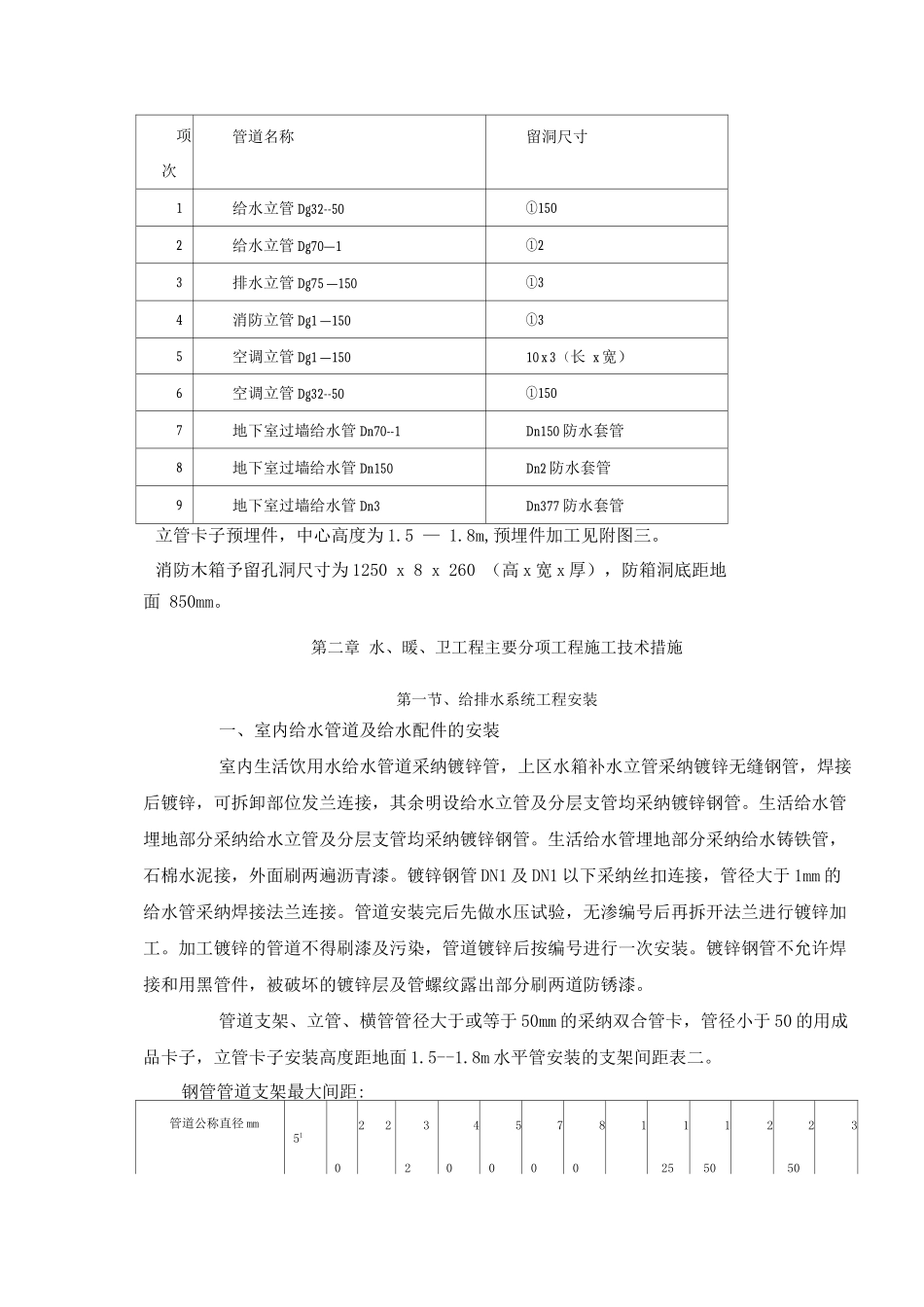

安装工程第一章 予留、预埋配合工作该工程属筒中筒结构.功能齐全，墙板上管道穿越多，一部分结构架用预应力现浇板及轻质墙隔断，如后期出现打洞，将给结构造成一定的破坏、为此全部安装工程应首先在土建结构施工全过程中，切实抓好予留预埋工作。水，暖、卫工程所有穿地下室外墙处的套管均采纳防水套管，其中地下二层采纳柔性防水套管，其具体作法见附图一；，汕.•瞧 M 旦旦_地下一层采纳钢性防水套管。十三层以上各层卫生间均放设钢性防水套管。其具体作法见上图二，其余管道过墙处均采纳普通钢制套管。对于楼板下设置的所有管道支吊架，为避开钻眼、打洞等对结构的损害，应全部预先按法律规范及设计要求埋设钢板，作为支、吊架的生根点。特别是各种管道吊架预埋件、设备安装预埋件、各种予留洞等均须在结构施工中一次埋设并做好复核与隐蔽验收，确保其位置、尺寸正确，无错留漏埋等现象。预埋件的具体作法见上图三管道支架的具体作法见附图四。以上所预埋、予留均需密切配合土建技术人员，吃准建筑标高坐标位置.并做到埋设齐全、位置准确、固定牢固，在土建浇筑砼时安装须派专人值班检查修复，避开预埋、予留件跑位给排水工程予留孔洞尺寸如下表:项次管道名称留洞尺寸1给水立管 Dg32--50150①2给水立管 Dg70—12①3排水立管 Dg75 —1503①4消防立管 Dg1 —1503①5空调立管 Dg1 —15010 x 3 （长 x 宽）6空调立管 Dg32--50150①7地下室过墙给水管 Dn70--1Dn150 防水套管8地下室过墙给水管 Dn150Dn2 防水套管9地下室过墙给水管 Dn3Dn377 防水套管立管卡子预埋件，中心高度为 1.5 — 1.8m,预埋件加工见附图三。消防木箱予留孔洞尺寸为 1250 x 8 x 260 （高 x 宽 x 厚），防箱洞底距地面 850mm。第二章 水、暖、卫工程主要分项工程施工技术措施第一节、给排水系统工程安装一、室内给水管道及给水配件的安装室内生活饮用水给水管道采纳镀锌管，上区水箱补水立管采纳镀锌无缝钢管，焊接后镀锌，可拆卸部位发兰连接，其余明设给水立管及分层支管均采纳镀锌钢管。生活给水管埋地部分采纳给水立管及分层支管均采纳镀锌钢管。生活给水管埋地部分采纳给水铸铁管，石棉水泥接，外面刷两遍沥青漆。镀锌钢管 DN1 及 DN1 以下采纳丝扣连接，管径大于 1mm 的给水管采纳焊接法兰连接。管道安装完后先做水压试验，无渗编号后再拆开法兰进行镀锌加工。加工镀锌的管道不得刷漆及污染，管道镀锌后按编号进行一次安装。镀...
