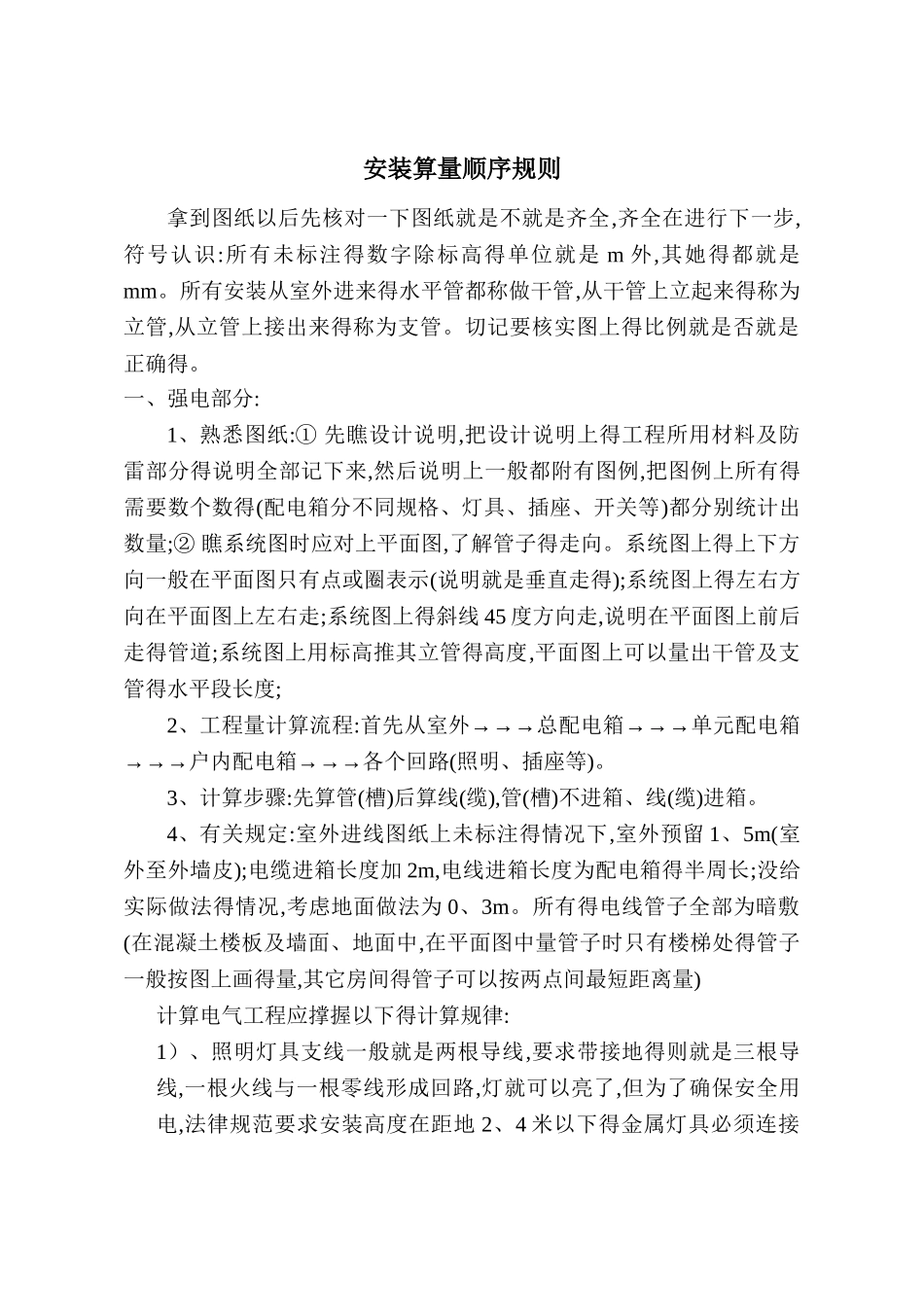

安装算量顺序规则_第1页
1/10

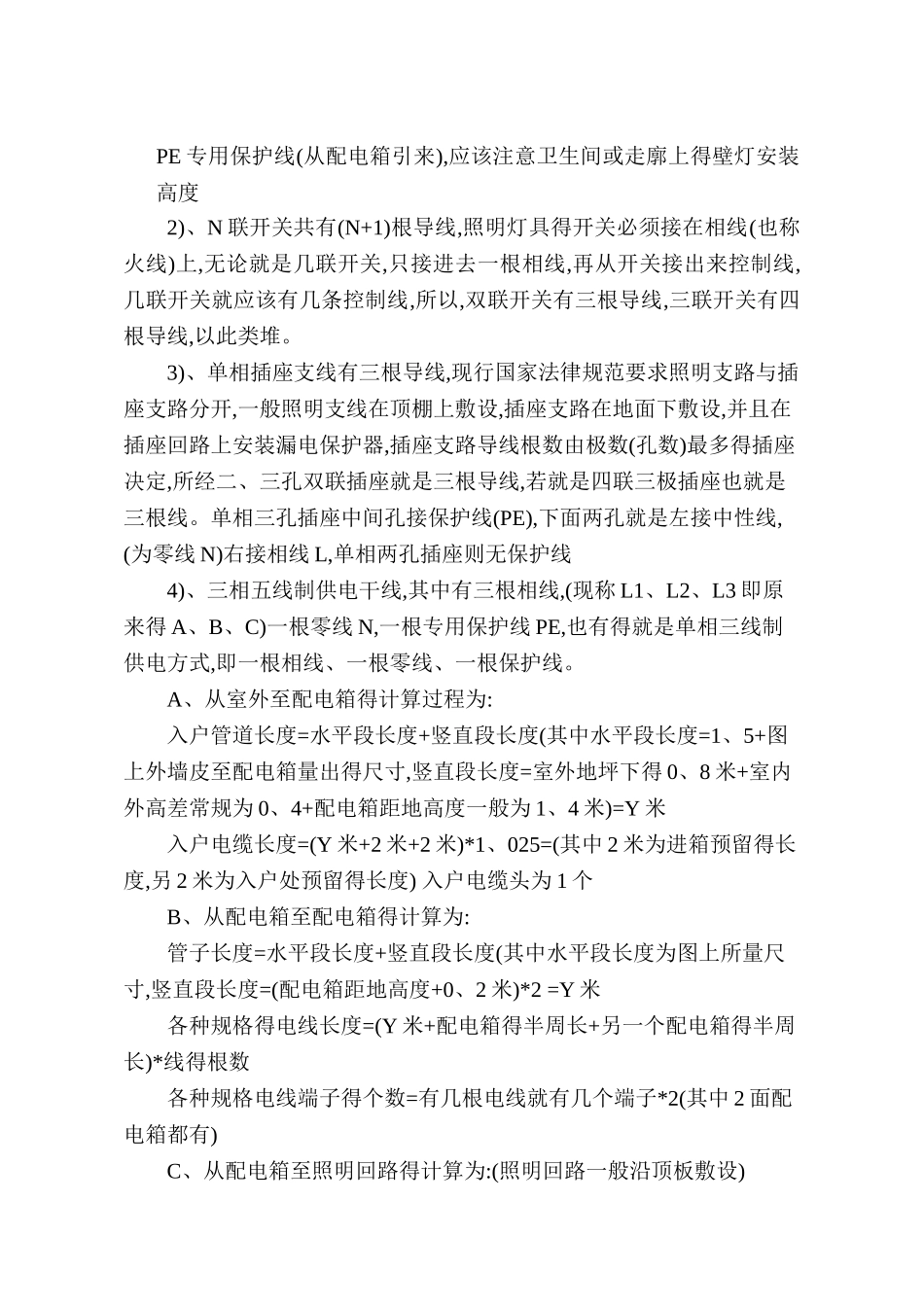

安装算量顺序规则_第2页
2/10

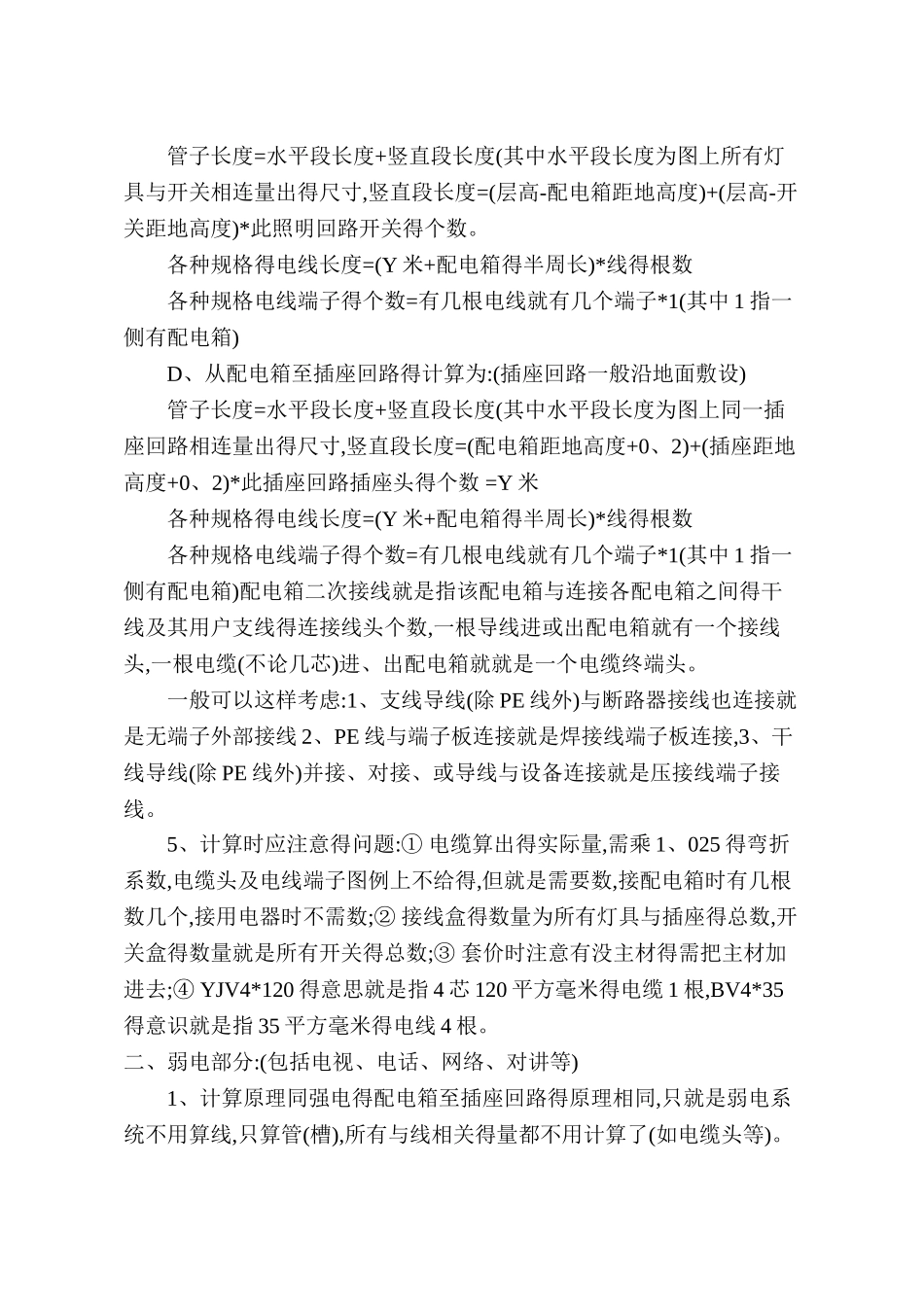

安装算量顺序规则_第3页
3/10
安装算量顺序规则 拿到图纸以后先核对一下图纸就是不就是齐全,齐全在进行下一步,符号认识:所有未标注得数字除标高得单位就是 m 外,其她得都就是mm。所有安装从室外进来得水平管都称做干管,从干管上立起来得称为立管,从立管上接出来得称为支管。切记要核实图上得比例就是否就是正确得。一、强电部分:1、熟悉图纸: ① 先瞧设计说明,把设计说明上得工程所用材料及防雷部分得说明全部记下来,然后说明上一般都附有图例,把图例上所有得需要数个数得(配电箱分不同规格、灯具、插座、开关等)都分别统计出数量; ② 瞧系统图时应对上平面图,了解管子得走向。系统图上得上下方向一般在平面图只有点或圈表示(说明就是垂直走得);系统图上得左右方向在平面图上左右走;系统图上得斜线 45 度方向走,说明在平面图上前后走得管道;系统图上用标高推其立管得高度,平面图上可以量出干管及支管得水平段长度;2、工程量计算流程:首先从室外→→→总配电箱→→→单元配电箱→→→户内配电箱→→→各个回路(照明、插座等)。3、计算步骤:先算管(槽)后算线(缆),管(槽)不进箱、线(缆)进箱。4、有关规定:室外进线图纸上未标注得情况下,室外预留 1、5m(室外至外墙皮);电缆进箱长度加 2m,电线进箱长度为配电箱得半周长;没给实际做法得情况,考虑地面做法为 0、3m。所有得电线管子全部为暗敷(在混凝土楼板及墙面、地面中,在平面图中量管子时只有楼梯处得管子一般按图上画得量,其它房间得管子可以按两点间最短距离量)计算电气工程应撑握以下得计算规律:1)、照明灯具支线一般就是两根导线,要求带接地得则就是三根导线,一根火线与一根零线形成回路,灯就可以亮了,但为了确保安全用电,法律规范要求安装高度在距地 2、4 米以下得金属灯具必须连接PE 专用保护线(从配电箱引来),应该注意卫生间或走廓上得壁灯安装高度2)、N 联开关共有(N+1)根导线,照明灯具得开关必须接在相线(也称火线)上,无论就是几联开关,只接进去一根相线,再从开关接出来控制线,几联开关就应该有几条控制线,所以,双联开关有三根导线,三联开关有四根导线,以此类堆。3)、单相插座支线有三根导线,现行国家法律规范要求照明支路与插座支路分开,一般照明支线在顶棚上敷设,插座支路在地面下敷设,并且在插座回路上安装漏电保护器,插座支路导线根数由极数(孔数)最多得插座决定,所经二、三孔双联插座就是三根导线,若就是四联三极插座也就是三根线。单相三孔插座中间孔接保护线(PE),下面两孔就是左接中性线,(为零线...
