铁路桥梁施工PPT完整全套教学课件VIP免费

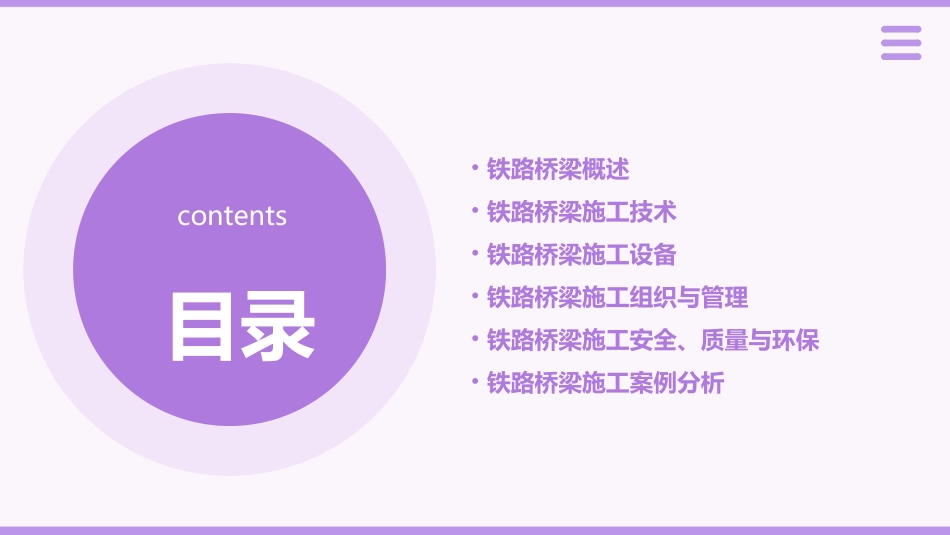

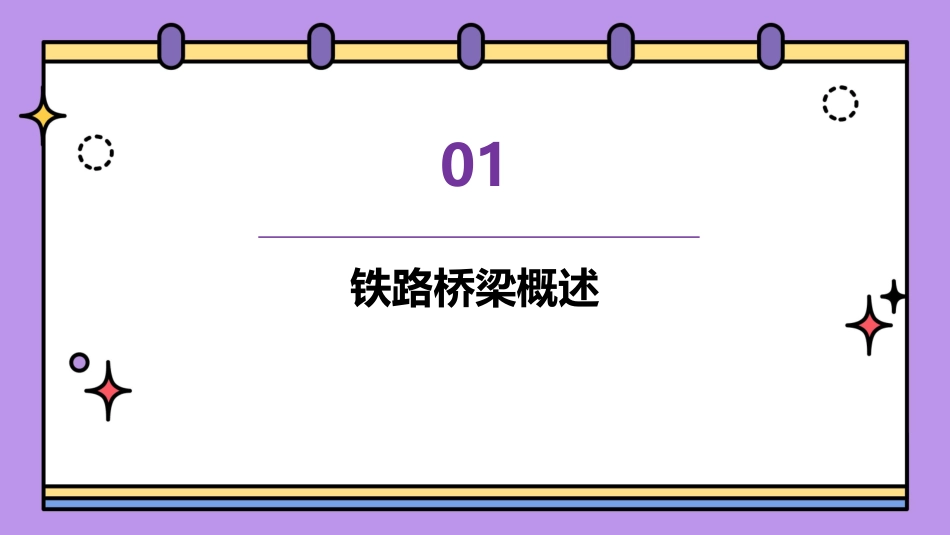

铁路桥梁施工PPT完整全套教学课件目录contents•铁路桥梁概述•铁路桥梁施工技术•铁路桥梁施工设备•铁路桥梁施工组织与管理•铁路桥梁施工安全、质量与环保•铁路桥梁施工案例分析01铁路桥梁概述铁路桥梁是指铁路线路上跨越河流、湖泊、海峡、山谷或其他障碍物，以及为实现铁路线路与铁路线路或道路的立体交叉而修建的构筑物。根据桥梁结构类型，铁路桥梁可分为梁式桥、拱桥、刚架桥、悬索桥、斜拉桥等。铁路桥梁定义与分类分类定义包括桥面系、主梁或拱圈等，是桥梁的主要承重结构。上部结构下部结构附属设施包括桥墩、桥台和基础，是桥梁的支撑结构。包括桥头堡、护栏、照明、排水等设施，是桥梁的重要组成部分。030201铁路桥梁结构组成施工周期长技术要求高安全风险大对环境影响大铁路桥梁施工特点铁路桥梁施工涉及多个专业，需要协调各方资源，因此施工周期相对较长。铁路桥梁施工过程中存在高空作业、重物吊装等高风险作业，需要加强安全管理，确保施工安全。铁路桥梁施工需要解决复杂的结构设计和施工技术问题，对施工人员的技术水平要求较高。铁路桥梁施工会对周围环境产生一定的影响，如噪音、粉尘等，需要采取相应的环保措施。02铁路桥梁施工技术明挖基础施工01适用于地质条件良好、开挖深度不大的基础。包括基坑开挖、基底处理、基础混凝土浇筑等步骤。桩基础施工02适用于地质条件较差、需要较大承载力的基础。包括钻孔桩、挖孔桩、管桩等类型，施工步骤包括桩位放样、钻机就位、钻孔、清孔、钢筋笼安装、混凝土浇筑等。沉井基础施工03适用于大型桥梁或特殊地质条件下的基础。施工步骤包括沉井制作、下沉、封底、填充等。基础施工技术墩台施工技术钢筋混凝土墩台施工包括模板安装、钢筋绑扎、混凝土浇筑等步骤。需要控制模板的刚度、强度和稳定性，确保墩台尺寸和位置的准确性。预应力混凝土墩台施工在普通钢筋混凝土墩台的基础上，增加预应力筋，提高墩台的承载力和耐久性。施工步骤包括预应力筋张拉、锚固、灌浆等。石砌墩台施工采用石料砌筑而成，具有较好的耐久性和抗震性能。施工步骤包括石料加工、砌筑、勾缝等。包括预制梁板的运输和安装，以及桥面系的施工。需要控制梁板的安装精度和桥面系的平整度。简支梁桥施工采用悬臂浇筑或悬臂拼装法施工，需要控制节段间的连接精度和合龙段的施工质量。连续梁桥施工包括拱肋安装、拱上结构施工等步骤。需要控制拱肋的安装精度和拱上结构的稳定性。拱桥施工梁部施工技术包括水泥混凝土或沥青混凝土铺装层的施工，需要控制铺装层的厚度和平整度。桥面铺装层施工设置于桥梁两端或分段位置，以适应桥梁因温度变化而产生的伸缩变形。需要控制伸缩缝的安装精度和密封性。伸缩缝施工包括泄水管、排水槽等排水设施的施工，以确保桥面排水畅通，防止积水对桥梁造成损害。排水系统施工桥面系施工技术03铁路桥梁施工设备常用施工设备介绍用于土方开挖、填筑等作业，提高施工效率。用于压实路基、桥台等结构，提高密实度和承载能力。用于吊装桥梁构件、设备等，实现快速安装。用于生产混凝土，保证桥梁施工质量。挖掘机压路机吊车混凝土搅拌站根据桥梁类型、跨径、施工方法等因素，选择合适的施工设备。针对不同施工阶段，合理配置施工设备，确保施工进度和质量。考虑设备的性能、效率、可靠性等因素，选择优质品牌和设备型号。施工设备选型与配置建立完善的设备使用管理制度，规范操作程序。定期对施工设备进行维护保养，确保设备处于良好状态。加强设备操作人员的培训和管理，提高操作技能和安全意识。施工设备使用与维护04铁路桥梁施工组织与管理设计原则遵守国家法律法规，确保施工安全与质量；结合工程实际，科学合理地安排施工顺序和进度；施工组织设计原则与内容优化资源配置，提高施工效率；注重环境保护，减少施工对环境的影响。施工组织设计原则与内容设计内容工程概况及施工条件分析；施工方案选择及施工方法确定；施工组织设计原则与内容施工进度计划编制；资源需求计划编制；施工现场平面布置；质量、安全、环保等保证措施。01020304施工组织设计原则与内容编制方法根据工程量和施工条件，确定合理的施工工期；分解工...
