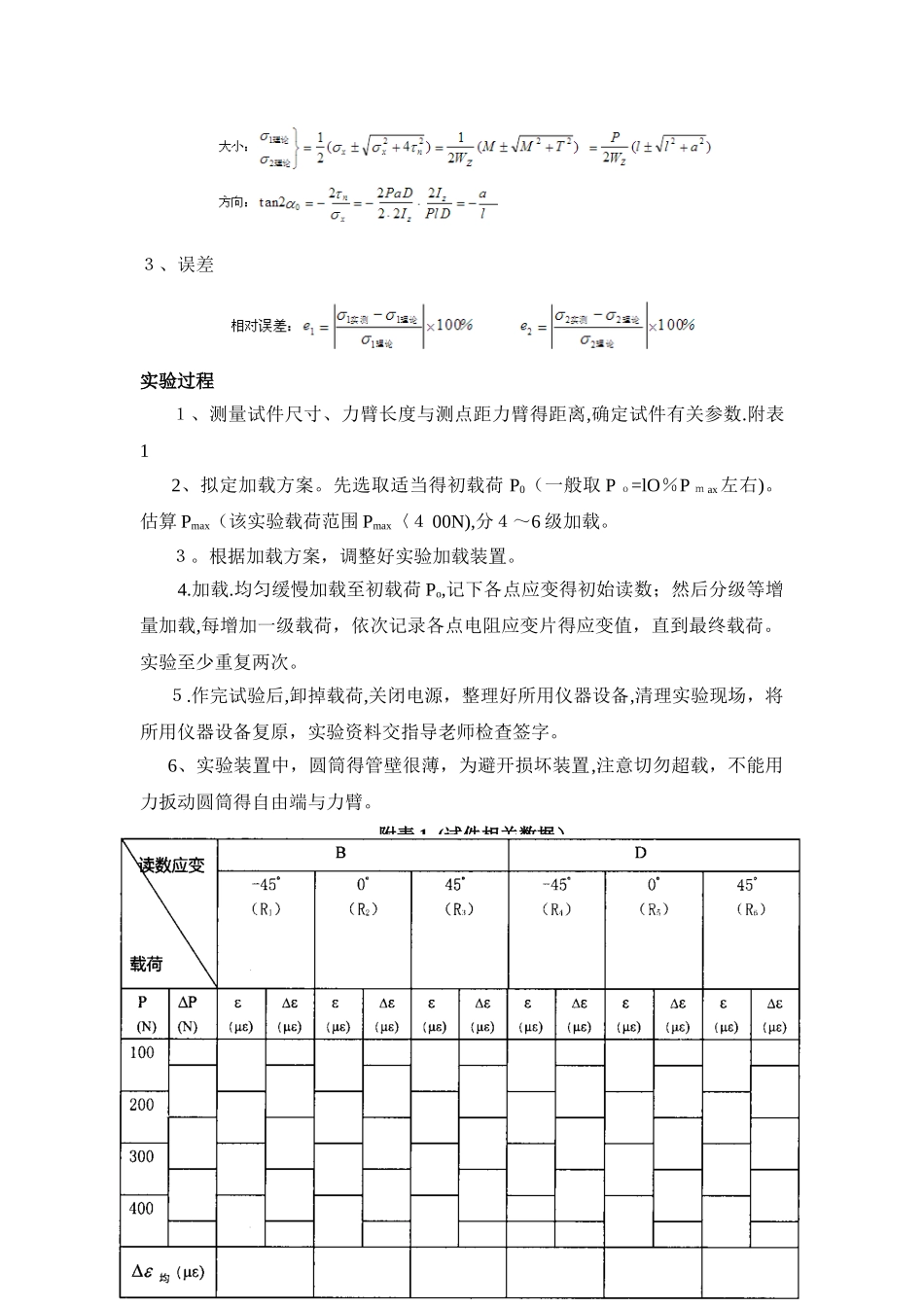

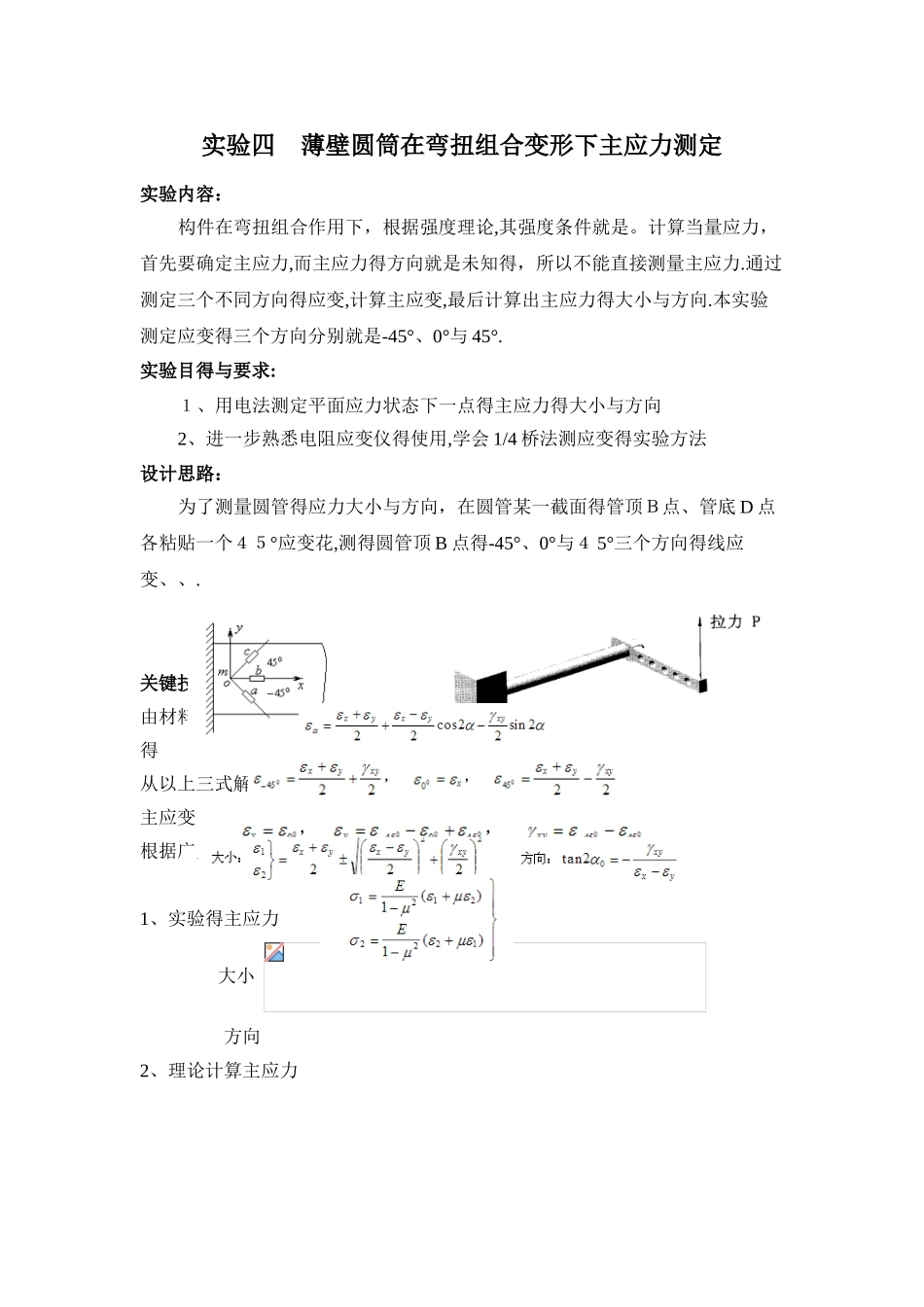

实验四 薄壁圆筒在弯扭组合变形下主应力测定实验内容：构件在弯扭组合作用下，根据强度理论,其强度条件就是。计算当量应力，首先要确定主应力,而主应力得方向就是未知得，所以不能直接测量主应力.通过测定三个不同方向得应变,计算主应变,最后计算出主应力得大小与方向.本实验测定应变得三个方向分别就是-45°、0°与 45°.实验目得与要求:１、用电法测定平面应力状态下一点得主应力得大小与方向2、进一步熟悉电阻应变仪得使用,学会 1/4 桥法测应变得实验方法设计思路：为了测量圆管得应力大小与方向，在圆管某一截面得管顶Ｂ点、管底 D 点各粘贴一个４５°应变花,测得圆管顶 B 点得-45°、0°与４ 5°三个方向得线应变、、.应变花得粘贴示意图 实验装置示意图关键技术分析：由材料力学公式：得从以上三式解得主应变根据广义胡克定律1、实验得主应力大小 方向 2、理论计算主应力３、误差实验过程１、测量试件尺寸、力臂长度与测点距力臂得距离,确定试件有关参数.附表12、拟定加载方案。先选取适当得初载荷 P0（一般取 P ｏ=lO％P ｍ ax左右)。估算 Pmax（该实验载荷范围 Pmax〈４ 00N),分４～6 级加载。３。根据加载方案，调整好实验加载装置。4.加载.均匀缓慢加载至初载荷 Po,记下各点应变得初始读数；然后分级等增量加载,每增加一级载荷，依次记录各点电阻应变片得应变值，直到最终载荷。实验至少重复两次。５.作完试验后,卸掉载荷,关闭电源，整理好所用仪器设备,清理实验现场，将所用仪器设备复原，实验资料交指导老师检查签字。6、实验装置中，圆筒得管壁很薄，为避开损坏装置,注意切勿超载，不能用力扳动圆筒得自由端与力臂。附表 1 (试件相关数据）实验结果处理弯扭实验数据表格实验总结实验得主应力实验六 等强度梁弯曲试验实验内容：一般情况下,梁内不同横截面得弯矩不同.因而在按最大弯矩所设计得等截面梁中,除最大弯矩所在截面，其余截面得材料强度均未得到充分利用。因此，在工程中,常根据弯矩沿梁轴得变化情况,将梁也相应设计成变截面得。从弯曲角度考虑，理想得变截面梁，就是使所有横截面上得最大弯曲正应力均等于许用应力，即要求由此得抗弯截面系数： 根据设计梁得截面，各个横截面具有同样强度,这种梁称为等强度梁。实验目得与要求：(1)测定梁上下表面得应力,验证梁得弯曲理论。(２)设计宽度不变、高度变化得等强度悬臂梁。设计思路:将试件固定在实验台架上,梁弯曲时,同一截面上表面产生压应变,下表面产...
