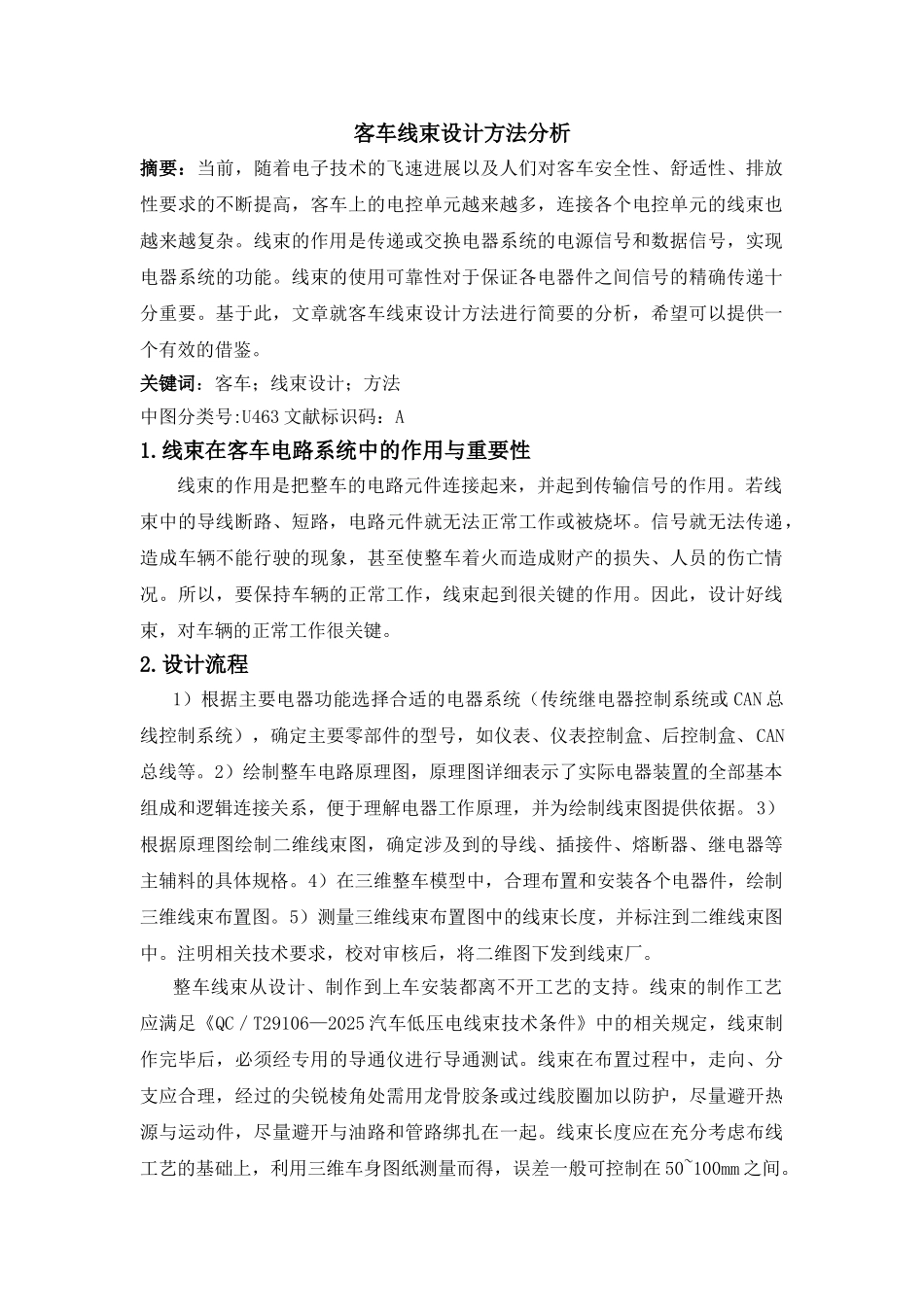

客车线束设计方法分析

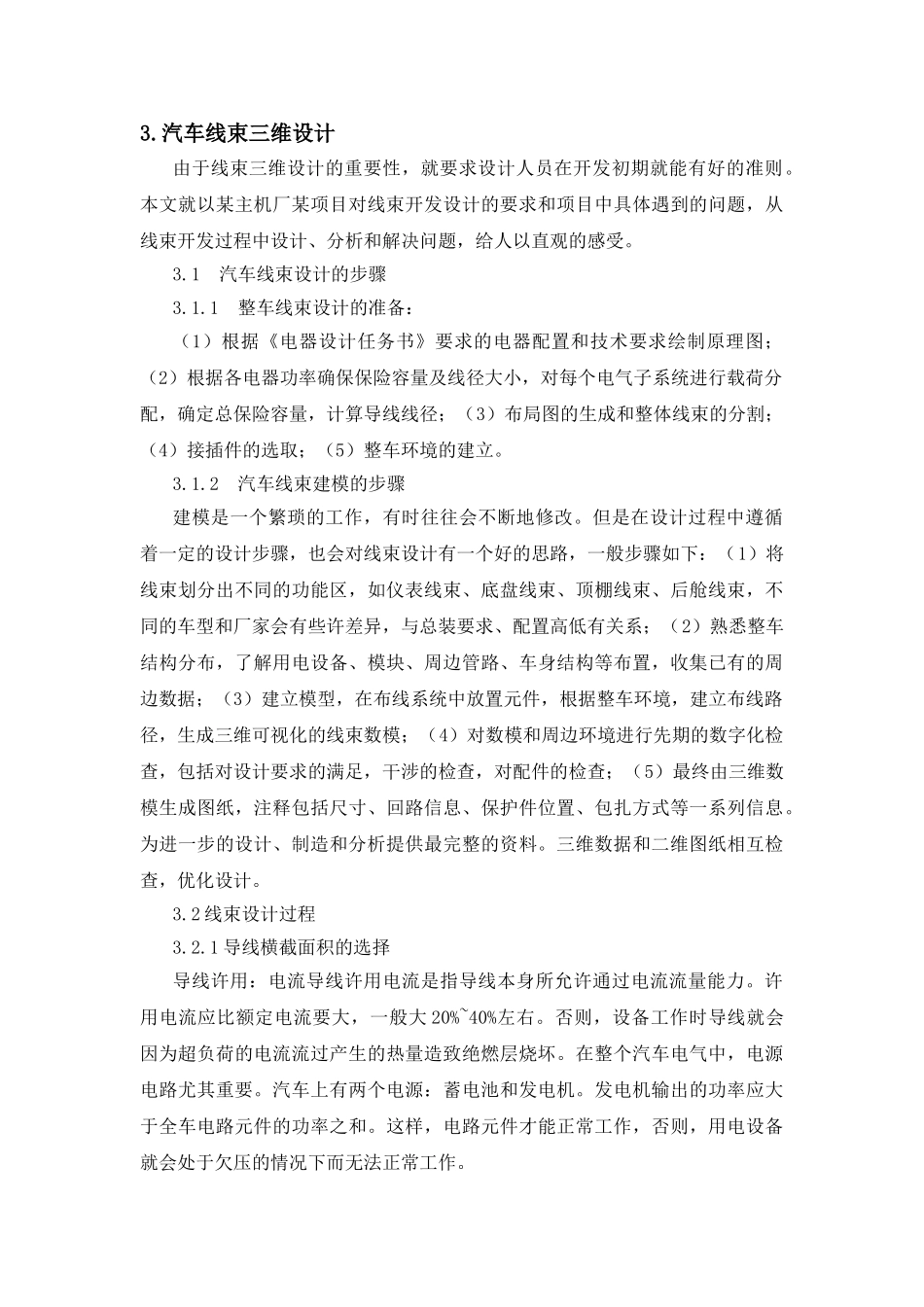

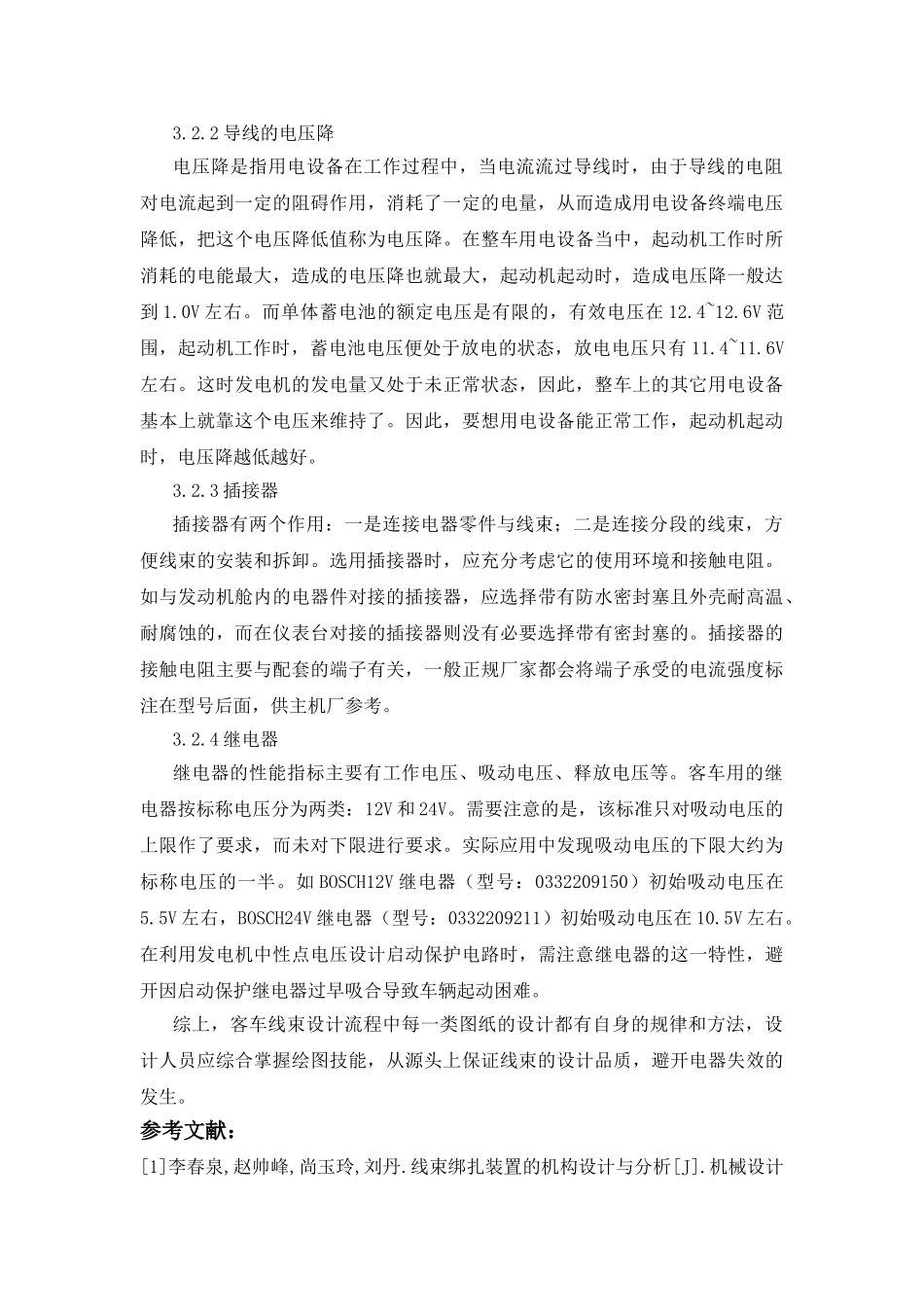

客车线束设计方法分析摘要：当前，随着电子技术的飞速进展以及人们对客车安全性、舒适性、排放性要求的不断提高，客车上的电控单元越来越多，连接各个电控单元的线束也越来越复杂。线束的作用是传递或交换电器系统的电源信号和数据信号，实现电器系统的功能。线束的使用可靠性对于保证各电器件之间信号的精确传递十分重要。基于此，文章就客车线束设计方法进行简要的分析，希望可以提供一个有效的借鉴。关键词：客车；线束设计；方法中图分类号:U463 文献标识码：A1.线束在客车电路系统中的作用与重要性线束的作用是把整车的电路元件连接起来，并起到传输信号的作用。若线束中的导线断路、短路，电路元件就无法正常工作或被烧坏。信号就无法传递，造成车辆不能行驶的现象，甚至使整车着火而造成财产的损失、人员的伤亡情况。所以，要保持车辆的正常工作，线束起到很关键的作用。因此，设计好线束，对车辆的正常工作很关键。2.设计流程1）根据主要电器功能选择合适的电器系统（传统继电器控制系统或 CAN 总线控制系统），确定主要零部件的型号，如仪表、仪表控制盒、后控制盒、CAN总线等。2）绘制整车电路原理图，原理图详细表示了实际电器装置的全部基本组成和逻辑连接关系，便于理解电器工作原理，并为绘制线束图提供依据。3）根据原理图绘制二维线束图，确定涉及到的导线、插接件、熔断器、继电器等主辅料的具体规格。4）在三维整车模型中，合理布置和安装各个电器件，绘制三维线束布置图。5）测量三维线束布置图中的线束长度，并标注到二维线束图中。注明相关技术要求，校对审核后，将二维图下发到线束厂。整车线束从设计、制作到上车安装都离不开工艺的支持。线束的制作工艺应满足《QC／T29106—2025 汽车低压电线束技术条件》中的相关规定，线束制作完毕后，必须经专用的导通仪进行导通测试。线束在布置过程中，走向、分支应合理，经过的尖锐棱角处需用龙骨胶条或过线胶圈加以防护，尽量避开热源与运动件，尽量避开与油路和管路绑扎在一起。线束长度应在充分考虑布线工艺的基础上，利用三维车身图纸测量而得，误差一般可控制在 50~100mm 之间。3.汽车线束三维设计由于线束三维设计的重要性，就要求设计人员在开发初期就能有好的准则。本文就以某主机厂某项目对线束开发设计的要求和项目中具体遇到的问题，从线束开发过程中设计、分析和解决问题，给人以直观的感受。3.1 汽车线束设计的步骤3.1.1 整车线束设计的准备：（1）根据《电器...
