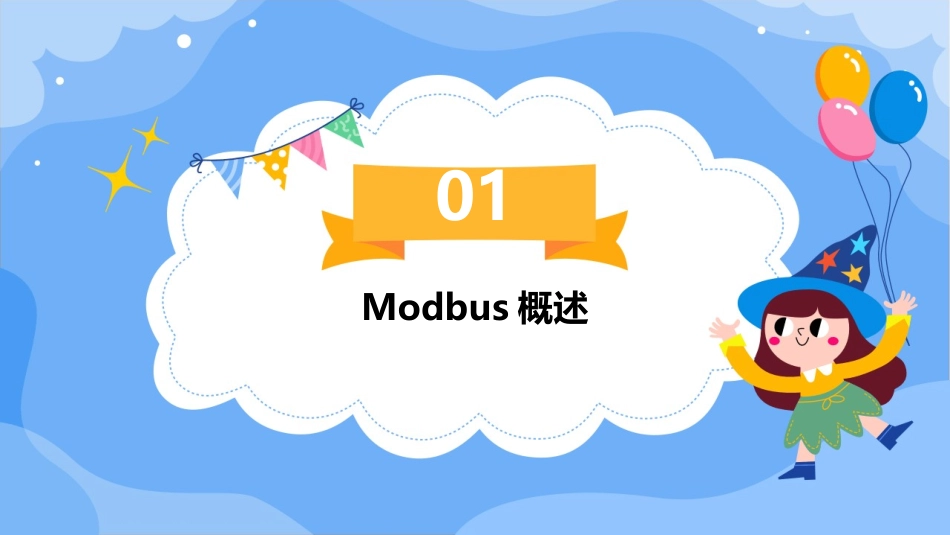

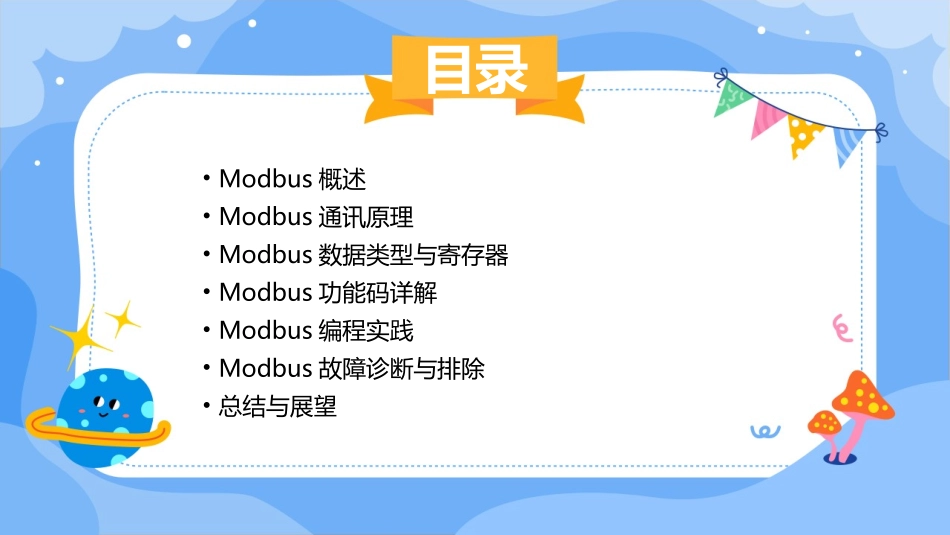

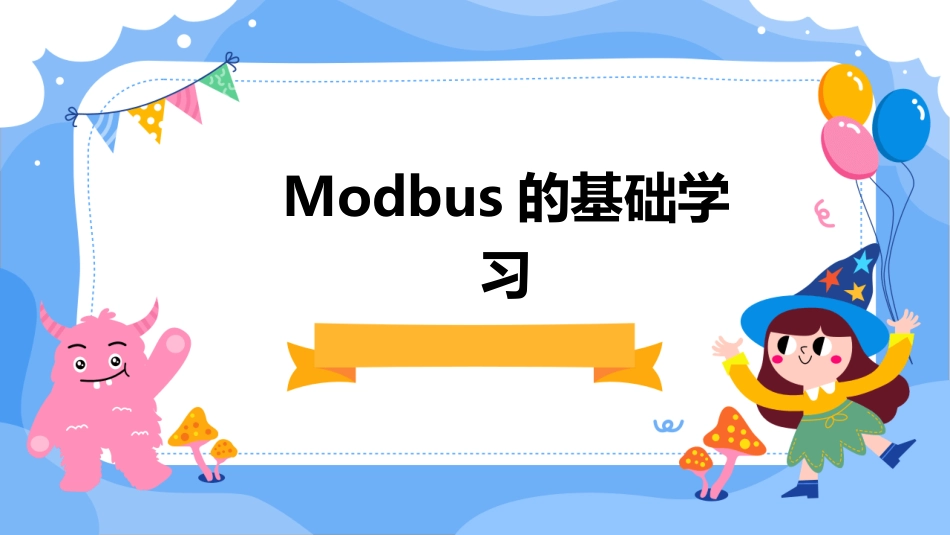

Modbus的基础学习目录•Modbus概述•Modbus通讯原理•Modbus数据类型与寄存器•Modbus功能码详解•Modbus编程实践•Modbus故障诊断与排除•总结与展望01Modbus概述Modbus是一种串行通信协议，是Modicon公司（现在的施耐德电气SchneiderElectric）于1979年为使用可编程逻辑控制器（PLC）通信而发表的一种通讯协议标准。Modbus已经成为工业领域通信协议的业界标准（Defacto），并且现在是工业电子设备之间常用的连接方式。Modbus定义与发展Modbus广泛应用于工业自动化领域，如PLC、传感器、执行器等设备间的通信。工业自动化能源管理楼宇自动化Modbus可用于能源管理系统，如智能电网、太阳能和风能发电系统。Modbus也常用于楼宇自动化系统，如照明、空调、安防等设备的监控与控制。030201Modbus应用领域Modbus协议相对简单，易于理解和实现，降低了开发和维护成本。简单易用Modbus支持多种传输方式，包括串行（RTU）和以太网（TCP/IP），适应不同的通信需求。多种传输方式Modbus是一种开放的标准协议，不同厂商的设备可以互相通信，具有良好的互操作性。开放标准Modbus协议具有较高的可靠性和稳定性，适用于工业环境的恶劣条件。可靠稳定01030204Modbus通讯协议特点02Modbus通讯原理主动发起通讯请求，从设备响应请求并返回数据。主设备被动响应主设备的请求，根据请求内容返回相应数据。从设备每个从设备都有一个唯一的地址标识，主设备通过地址标识来识别并与特定从设备进行通讯。地址标识主从式通讯结构RTU模式一种Modbus传输模式，采用二进制表示数据，紧凑且效率高。串行通讯使用串行接口进行数据传输，如RS-232、RS-485等。数据帧结构RTU模式下，数据以帧为单位进行传输，每帧包含设备地址、功能码、数据和校验码等信息。串行通讯与RTU模式ASCII模式另一种Modbus传输模式，采用ASCII字符表示数据，易于阅读和调试。TCP/IP模式Modbus协议在TCP/IP网络上的实现，使得Modbus通讯可以跨越局域网和广域网。传输层协议TCP/IP模式下，Modbus数据通过TCP或UDP协议进行传输，提供可靠的、面向连接的数据传输服务。ASCII模式与TCP/IP模式03Modbus数据类型与寄存器数据类型及表示方法位（Bit）表示一个二进制位，值为0或1。字节（Byte）由8个位组成，表示一个无符号整数，取值范围为0-255。字（Word）通常由2个字节组成，表示一个有符号整数，取值范围根据具体系统而定。双字（DoubleWord）由4个字节组成，表示一个更大的有符号整数或浮点数。寄存器地址分配与功能离散输入寄存器（DiscreteInp…用于读取从设备的离散输入状态，如开关量输入。线圈寄存器（Coils）用于写入从设备的线圈状态，如控制输出。输入寄存器（InputRegister…用于读取从设备的模拟量输入或保持寄存器的值。保持寄存器（HoldingRegist…用于写入从设备的保持寄存器的值，通常用于设置参数或控制模式等。大端序（BigEndian）高位字节在前，低位字节在后。小端序（LittleEndian）低位字节在前，高位字节在后。数据转换在Modbus通信中，由于不同设备可能采用不同的数据存储格式，因此需要进行数据转换以保证正确解析数据。常见的数据转换包括字节序转换、数据类型转换等。数据存储格式及转换04Modbus功能码详解功能码为01，用于读取从设备的离散量输入状态。离散量输入功能码为05，用于写入从设备的线圈状态。线圈状态功能码为03，用于读取从设备的保持寄存器值。保持寄存器功能码为04，用于读取从设备的输入寄存器值。输入寄存器功能码分类及作用发送功能码01及相应的地址和数量，从设备返回相应线圈的状态。读取线圈状态写入线圈状态读取保持寄存器值写入保持寄存器值发送功能码05及相应的地址、数量和要写入的值，从设备将相应线圈设置为指定状态。发送功能码03及相应的地址和数量，从设备返回相应保持寄存器的值。发送功能码16及相应的地址、数量和要写入的值，从设备将相应保持寄存器设置为指定值。常用功能码使用方法读取多个保持寄存器值发送功能码03及起始地址和数量，从设备返回相应数量的保持寄存器值。发送功能码15及起始地址、数量和要写入的值列表，从设备将相应数量的线圈设置为指定状态。分别发送功能码...
