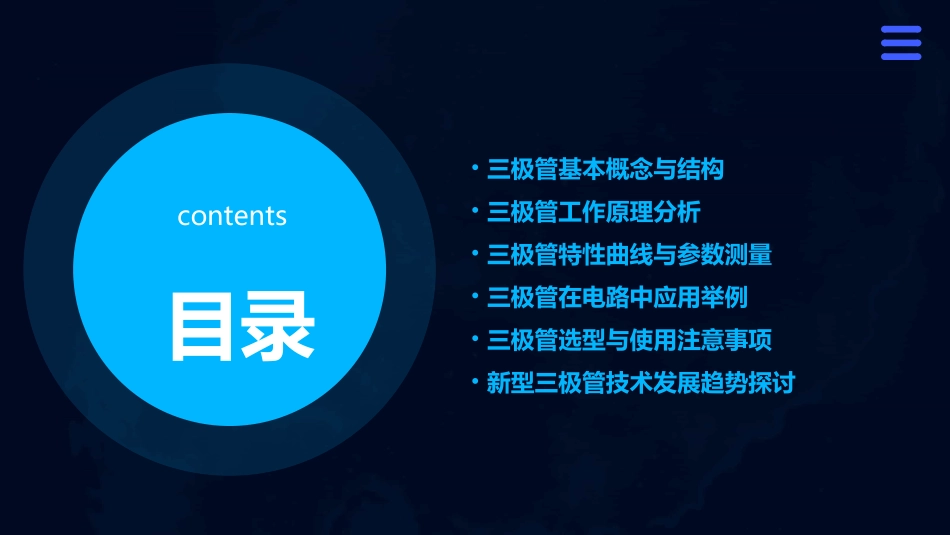

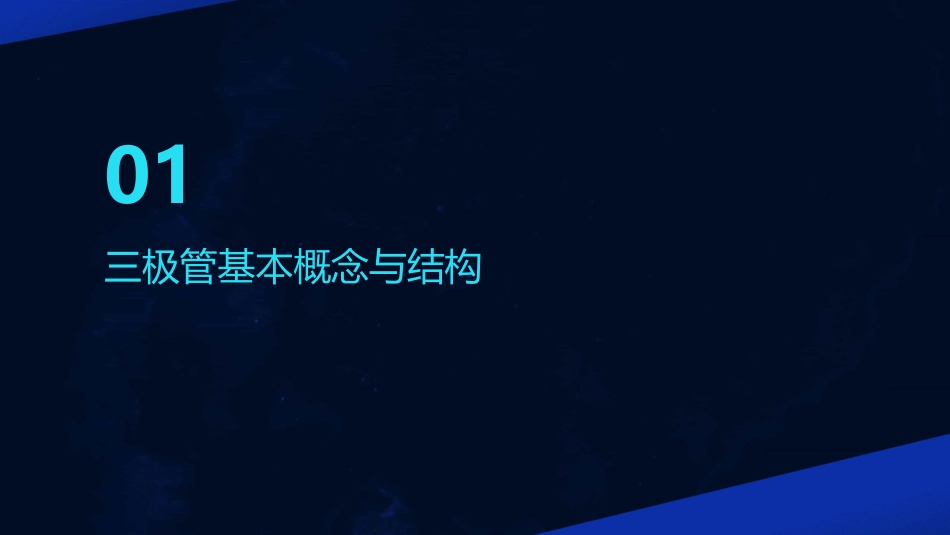

第八讲三极管目录contents•三极管基本概念与结构•三极管工作原理分析•三极管特性曲线与参数测量•三极管在电路中应用举例•三极管选型与使用注意事项•新型三极管技术发展趋势探讨01三极管基本概念与结构0102三极管定义及作用在电子电路中，三极管可作为放大器、开关管、振荡器等使用，广泛应用于各种电子设备中。三极管是一种半导体器件，具有三个电极，分别为基极（B）、集电极（C）和发射极（E），可实现电流放大、开关控制等功能。三极管根据结构可分为NPN型和PNP型两种，主要区别在于半导体材料的掺杂类型和电极接法不同。NPN型和PNP型根据制造材料不同，三极管可分为硅管和锗管。硅管耐高温、耐高压，适用于大功率电路；锗管灵敏度高，适用于小信号放大。硅管和锗管根据封装形式不同，三极管可分为塑封型和金属封型。塑封型轻便、成本低，适用于一般电子设备；金属封型散热性能好，适用于大功率电路。塑封型和金属封型结构类型与特点符号识别三极管的电路符号包括三个电极和箭头标识。箭头指向表示发射极的极性，箭头向外为NPN型，箭头向内为PNP型。参数解读三极管的主要参数包括电流放大系数（β值）、击穿电压（BVCEO或BVCBO）、最大集电极电流（ICM）等。这些参数反映了三极管的放大能力、耐压能力和电流承受能力等性能指标。符号识别及参数解读02三极管工作原理分析三极管的基极电流（IB）微小变化可以控制集电极电流（IC）的较大变化，实现电流的放大。在三极管正常工作状态下，基极电流、集电极电流和发射极电流之间存在确定的分配关系，即IC=βIB，其中β为三极管的电流放大系数。电流放大原理阐述电流分配关系输入电流控制输出电流截止、放大和饱和状态说明截止状态当基极电流IB=0时，三极管处于截止状态，此时集电极电流IC≈0，相当于开关断开。放大状态当基极电流IB处于某一范围内时，三极管处于放大状态，此时集电极电流IC随IB的变化而变化，且IC的变化量大于IB的变化量。饱和状态当基极电流IB增大到一定程度时，三极管进入饱和状态，此时集电极电流IC不再随IB的增大而明显增大，相当于开关闭合。在三极管工作过程中，部分电能会转换为热能消耗掉，这也是三极管发热的原因。电能转换为热能电能转换为磁能电能转换为光能当三极管中有电流流过时，会在其周围产生磁场，从而将部分电能转换为磁能。在某些特殊的三极管（如发光二极管）中，电能还可以转换为光能。030201工作过程中能量转换关系03三极管特性曲线与参数测量输入特性曲线表示基极电流IB与基极-发射极间电压UBE之间的关系。当UBE增大时，IB也增大，但UBE增大到一定程度后，IB几乎不再变化。输出特性曲线表示集电极电流IC与集电极-发射极间电压UCE之间的关系。根据UCE的不同，输出特性可分为三个区域：截止区、放大区和饱和区。输入/输出特性曲线解读包括集电极-基极反向截止电流ICBO、集电极-发射极反向截止电流ICEO、基极-发射极反向截止电流IEBO等的测量。这些参数反映了三极管的漏电流大小。直流参数测量包括共射极电流放大系数hFE、共基极电流放大系数hFB、特征频率fT等的测量。这些参数反映了三极管的放大能力和频率响应特性。交流参数测量主要参数测量方法介绍根据电路需求选用合适的三极管类型（NPN或PNP）、封装形式及主要参数。选用合适的三极管在实际应用中，要确保三极管的三个电极（基极B、集电极C和发射极E）正确连接，避免极性错误导致的损坏。注意三极管的极性随着温度的升高，三极管的漏电流会增大，放大系数会降低。因此，在高温环境下使用三极管时，需要选用具有高温度稳定性的型号或采取适当的散热措施。考虑温度对三极管性能的影响在电路设计中，要采取适当的过压和过流保护措施，避免三极管因过压或过流而损坏。例如，可以在三极管的基极和发射极之间并联一个适当的电阻来限制基极电流的大小。防止过压和过流实际应用中注意事项04三极管在电路中应用举例三极管基极输入信号，集电极输出放大信号，实现电压放大。共射放大电路输入信号加在三极管的发射极与基极之间，输出信号从集电极取出，实现电流放大。共基放大电路输入信号加在三极管的基极与集电极之间，输出信号从发射极取出...
