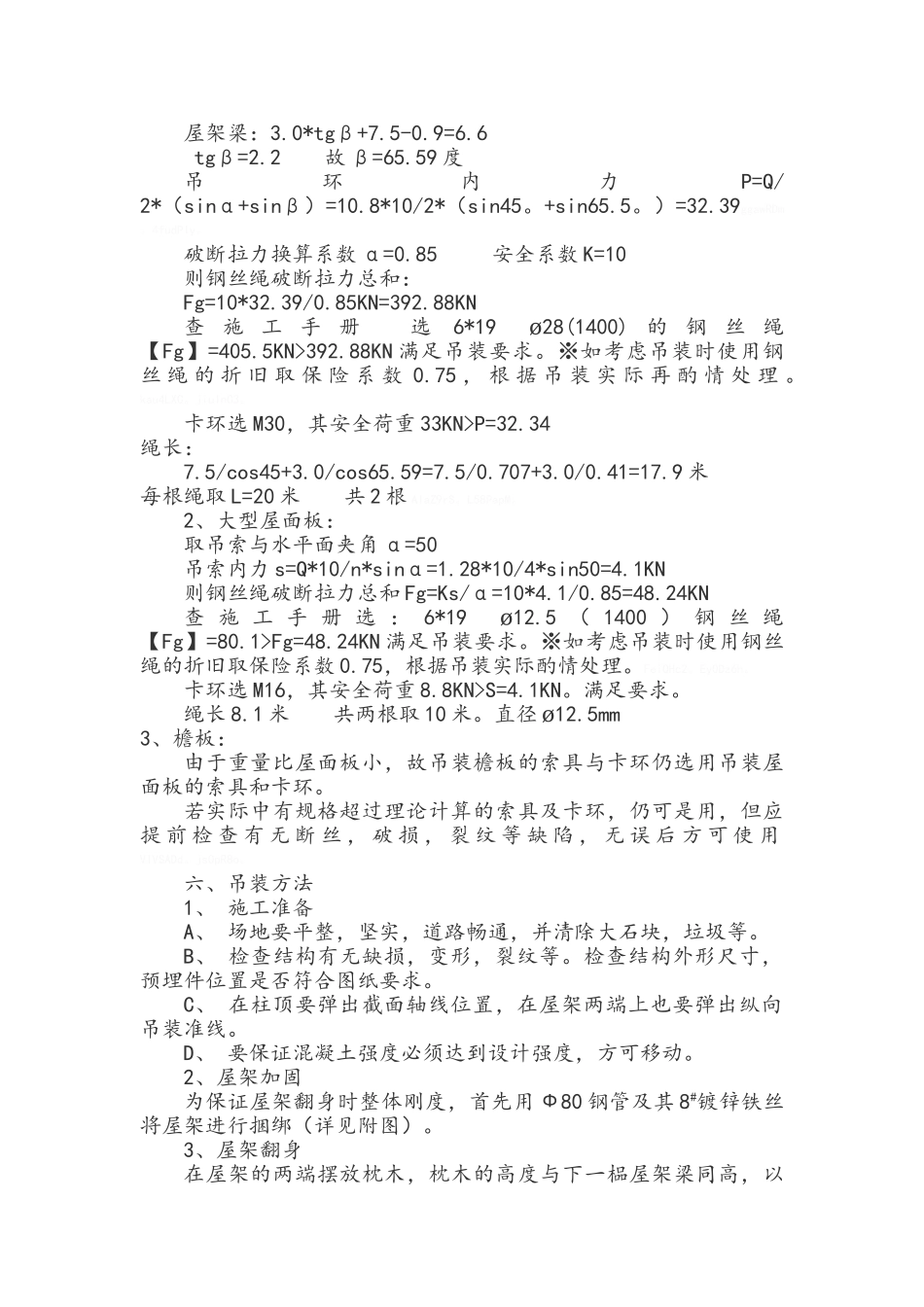

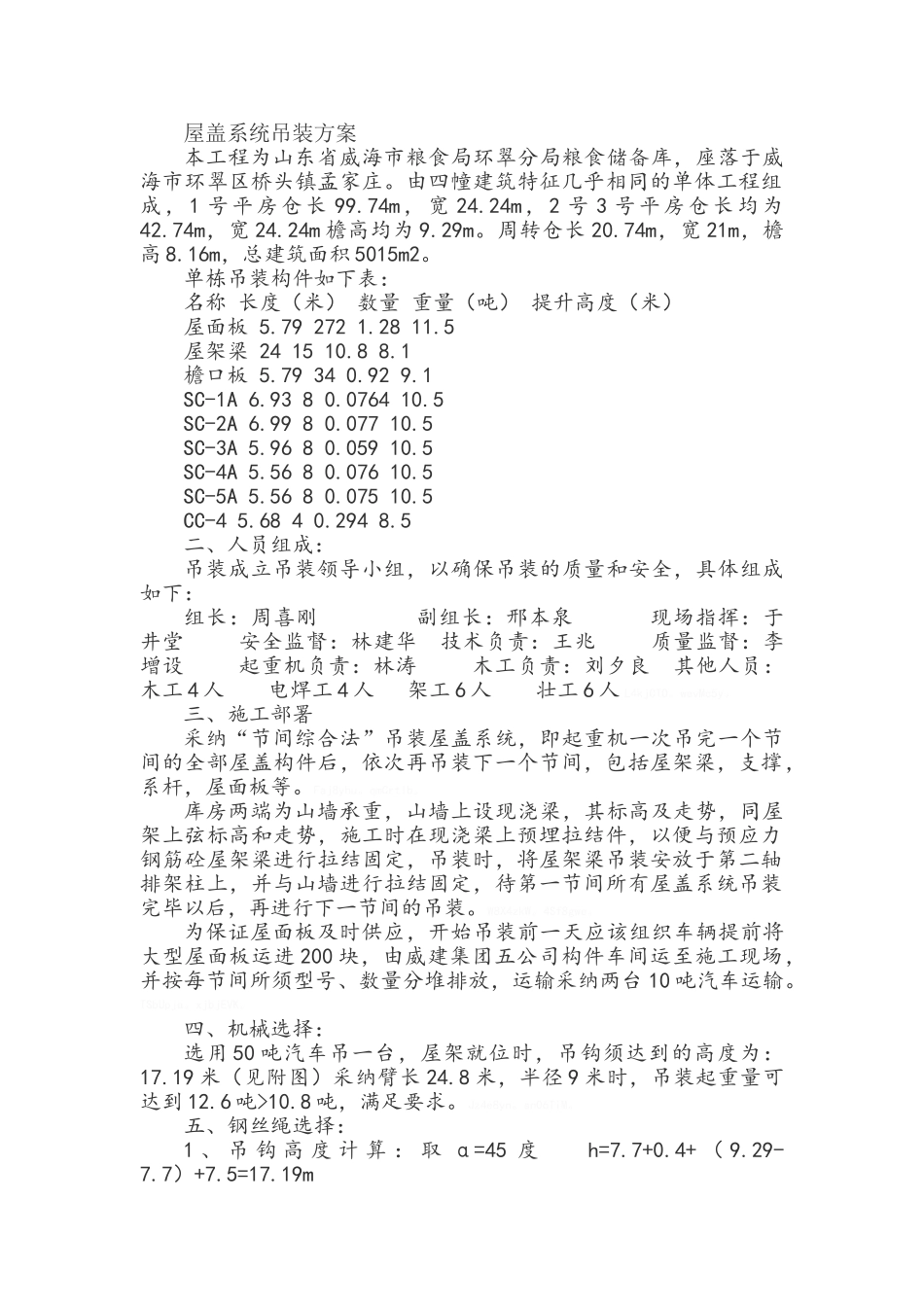

屋盖系统吊装方案 本工程为山东省威海市粮食局环翠分局粮食储备库，座落于威海市环翠区桥头镇孟家庄。由四幢建筑特征几乎相同的单体工程组成，1 号平房仓长 99.74m，宽 24.24m，2 号 3 号平房仓长均为42.74m，宽 24.24m 檐高均为 9.29m。周转仓长 20.74m，宽 21m，檐高 8.16m，总建筑面积 5015m2。单栋吊装构件如下表：名称 长度（米） 数量 重量（吨） 提升高度（米）屋面板 5.79 272 1.28 11.5屋架梁 24 15 10.8 8.1檐口板 5.79 34 0.92 9.1SC-1A 6.93 8 0.0764 10.5SC-2A 6.99 8 0.077 10.5SC-3A 5.96 8 0.059 10.5SC-4A 5.56 8 0.076 10.5SC-5A 5.56 8 0.075 10.5CC-4 5.68 4 0.294 8.5二、人员组成：吊装成立吊装领导小组，以确保吊装的质量和安全，具体组成如下：组长：周喜刚 副组长：邢本泉 现场指挥：于井堂 安全监督：林建华 技术负责：王兆 质量监督：李增设 起重机负责：林涛 木工负责：刘夕良 其他人员：木工 4 人 电焊工 4 人 架工 6 人 壮工 6 人 L4kjCTO。wevMc5y。三、施工部署采纳“节间综合法”吊装屋盖系统，即起重机一次吊完一个节间的全部屋盖构件后，依次再吊装下一个节间，包括屋架梁，支撑，系杆，屋面板等。Faj8yhu。qmCrtlb。库房两端为山墙承重，山墙上设现浇梁，其标高及走势，同屋架上弦标高和走势，施工时在现浇梁上预埋拉结件，以便与预应力钢筋砼屋架梁进行拉结固定，吊装时，将屋架梁吊装安放于第二轴排架柱上，并与山墙进行拉结固定，待第一节间所有屋盖系统吊装完毕以后，再进行下一节间的吊装。W8X4zkW。4Sf8gwe。为保证屋面板及时供应，开始吊装前一天应该组织车辆提前将大型屋面板运进 200 块，由威建集团五公司构件车间运至施工现场，并按每节间所须型号、数量分堆排放，运输采纳两台 10 吨汽车运输。TSbUpja。xjbjEVK。四、机械选择：选用 50 吨汽车吊一台，屋架就位时，吊钩须达到的高度为：17.19 米（见附图）采纳臂长 24.8 米，半径 9 米时，吊装起重量可达到 12.6 吨>10.8 吨，满足要求。Jz4e8yn。sn06TiM。五、钢丝绳选择：1 、 吊 钩 高 度 计 算 ： 取 α=45 度 h=7.7+0.4+ （ 9.29-7.7）+7.5=17.19m屋架梁：3.0*tgβ+7.5-0.9=6.6 tgβ=2.2 故 β=65.59 度吊环内力P=Q/2*（sinα+sinβ）=10.8*10/2*（sin45。+sin65.5。）=32.39ggawRDm。4fudPIy。破断拉力换算系数 α=0.85 安全系...
