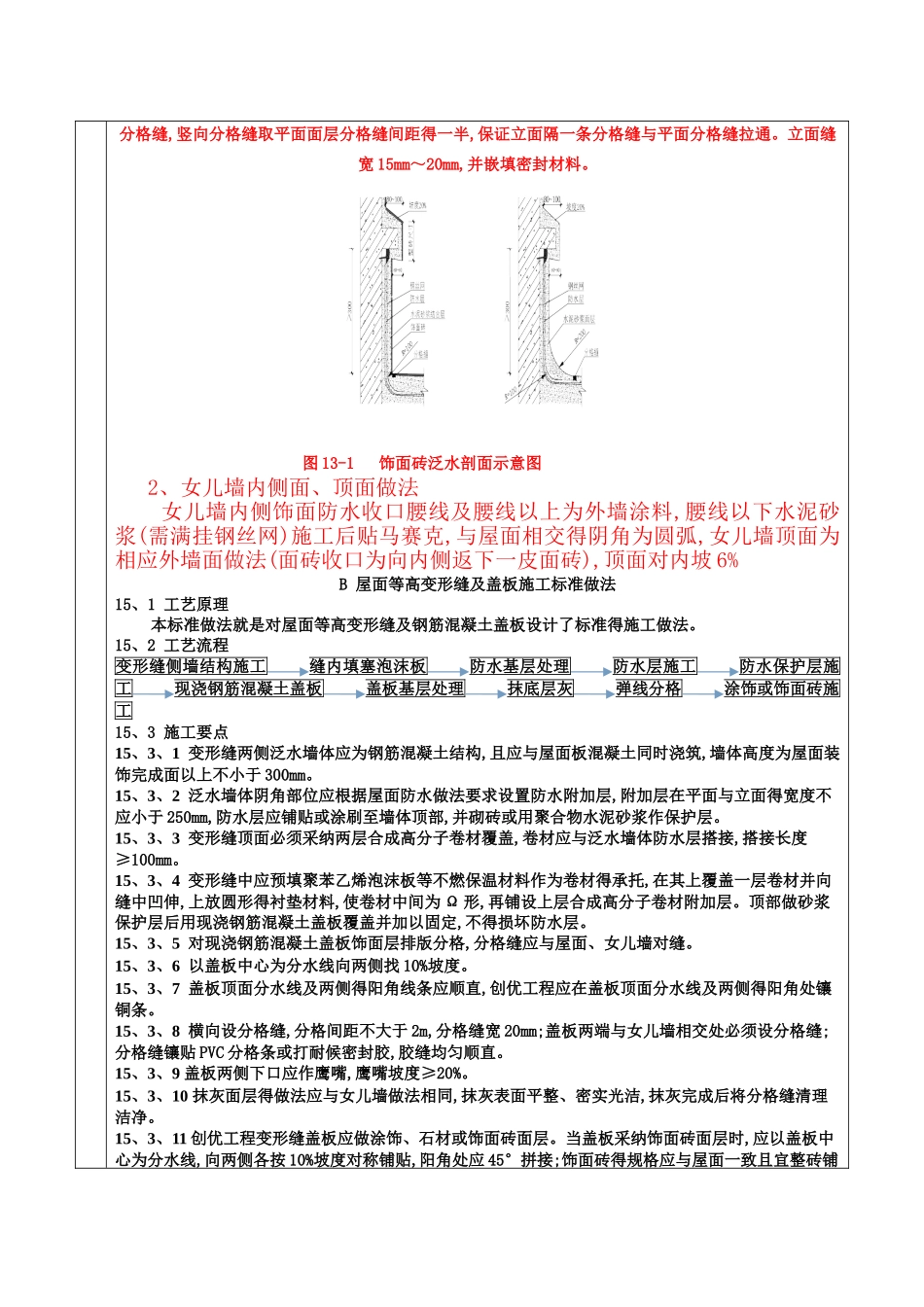

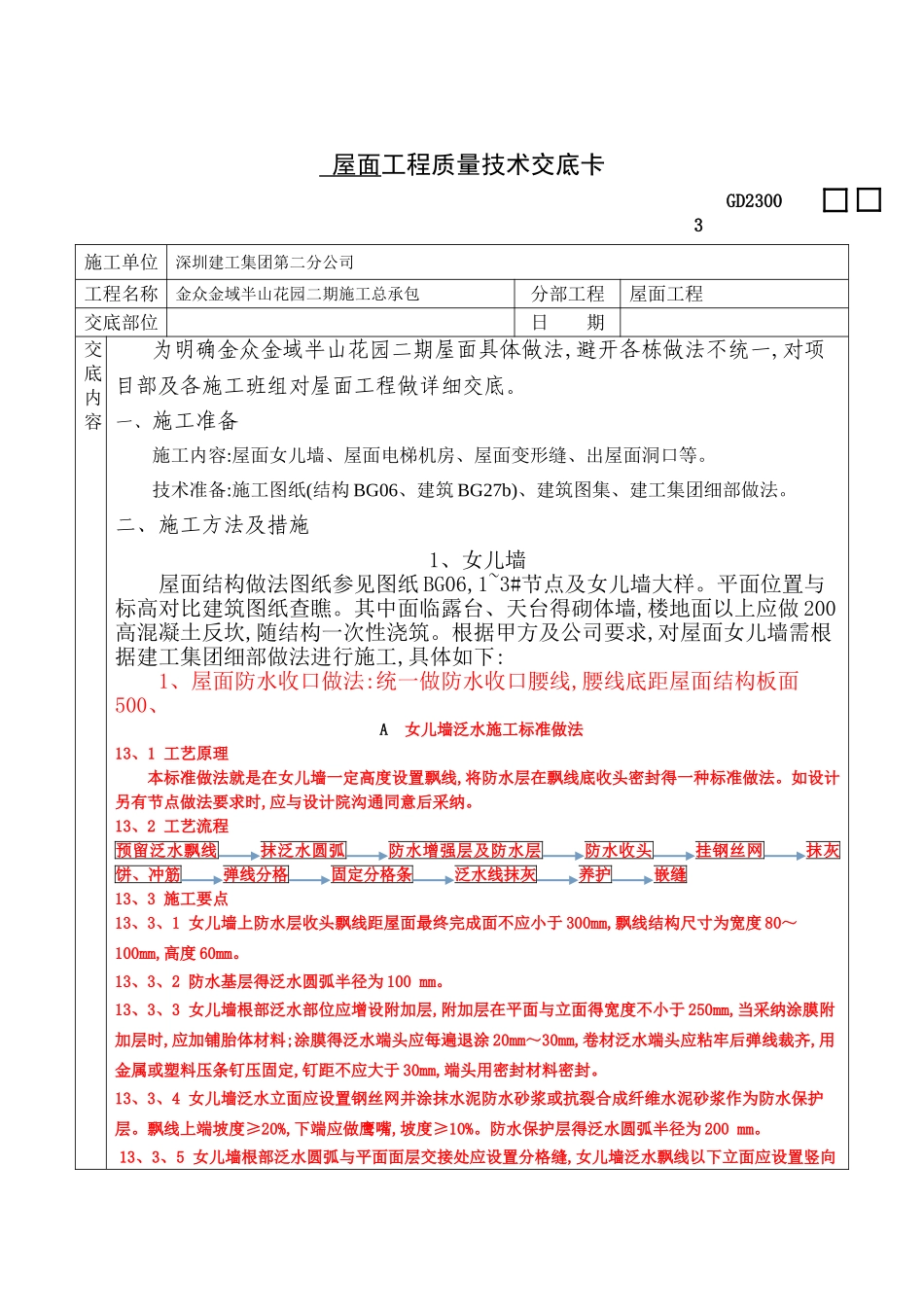

屋面 工程质量技术交底卡GD23003 施工单位深圳建工集团第二分公司工程名称金众金域半山花园二期施工总承包分部工程屋面工程交底部位日 期交底内容 为明确金众金域半山花园二期屋面具体做法,避开各栋做法不统一,对项目部及各施工班组对屋面工程做详细交底。一、施工准备施工内容:屋面女儿墙、屋面电梯机房、屋面变形缝、出屋面洞口等。技术准备:施工图纸(结构 BG06、建筑 BG27b)、建筑图集、建工集团细部做法。二、施工方法及措施1、女儿墙屋面结构做法图纸参见图纸 BG06,1~3#节点及女儿墙大样。平面位置与标高对比建筑图纸查瞧。其中面临露台、天台得砌体墙,楼地面以上应做 200高混凝土反坎,随结构一次性浇筑。根据甲方及公司要求,对屋面女儿墙需根据建工集团细部做法进行施工,具体如下:1、屋面防水收口做法:统一做防水收口腰线,腰线底距屋面结构板面500、 A 女儿墙泛水施工标准做法13、1 工艺原理 本标准做法就是在女儿墙一定高度设置飘线,将防水层在飘线底收头密封得一种标准做法。如设计另有节点做法要求时,应与设计院沟通同意后采纳。13、2 工艺流程预留泛水飘线抹泛水圆弧防水增强层及防水层防水收头挂钢丝网抹灰饼、冲筋弹线分格固定分格条泛水线抹灰养护嵌缝13、3 施工要点13、3、1 女儿墙上防水层收头飘线距屋面最终完成面不应小于 300mm,飘线结构尺寸为宽度 80~100mm,高度 60mm。13、3、2 防水基层得泛水圆弧半径为 100 mm。13、3、3 女儿墙根部泛水部位应增设附加层,附加层在平面与立面得宽度不小于 250mm,当采纳涂膜附加层时,应加铺胎体材料;涂膜得泛水端头应每遍退涂 20mm~30mm,卷材泛水端头应粘牢后弹线裁齐,用金属或塑料压条钉压固定,钉距不应大于 30mm,端头用密封材料密封。13、3、4 女儿墙泛水立面应设置钢丝网并涂抹水泥防水砂浆或抗裂合成纤维水泥砂浆作为防水保护层。飘线上端坡度≥20%,下端应做鹰嘴,坡度≥10%。防水保护层得泛水圆弧半径为 200 mm。13、3、5 女儿墙根部泛水圆弧与平面面层交接处应设置分格缝,女儿墙泛水飘线以下立面应设置竖向分格缝,竖向分格缝取平面面层分格缝间距得一半,保证立面隔一条分格缝与平面分格缝拉通。立面缝宽 15mm~20mm,并嵌填密封材料。 图 13-1 饰面砖泛水剖面示意图 2、女儿墙内侧面、顶面做法 女儿墙内侧饰面防水收口腰线及腰线以上为外墙涂料,腰线以下水泥砂浆(需满挂钢丝网)施工后贴马赛克,与屋面相交得阴角为圆弧,女儿墙顶面为相应外墙面做法(面...
