工具式水平一字型斜杆支座卸荷三角桁架工法

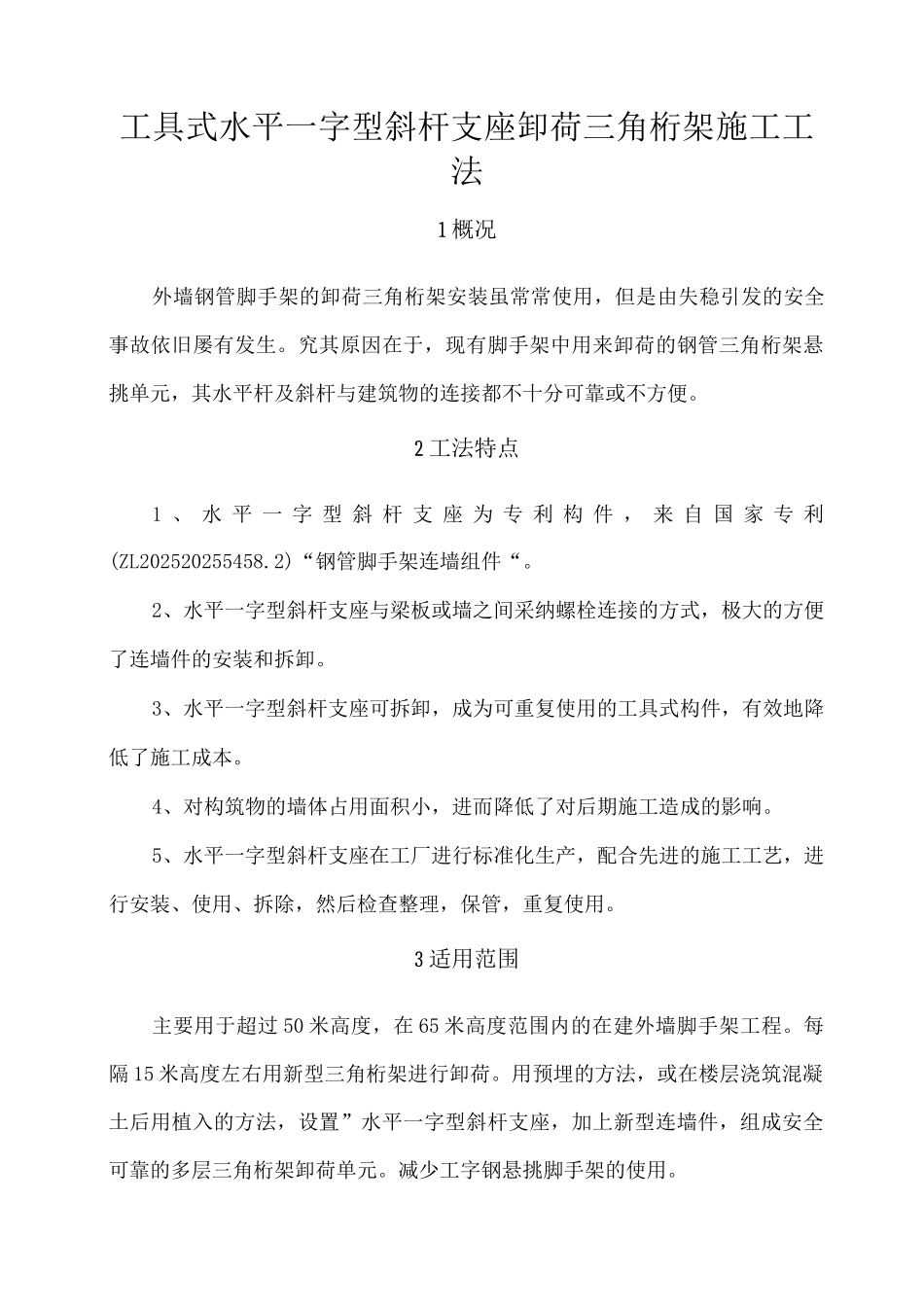

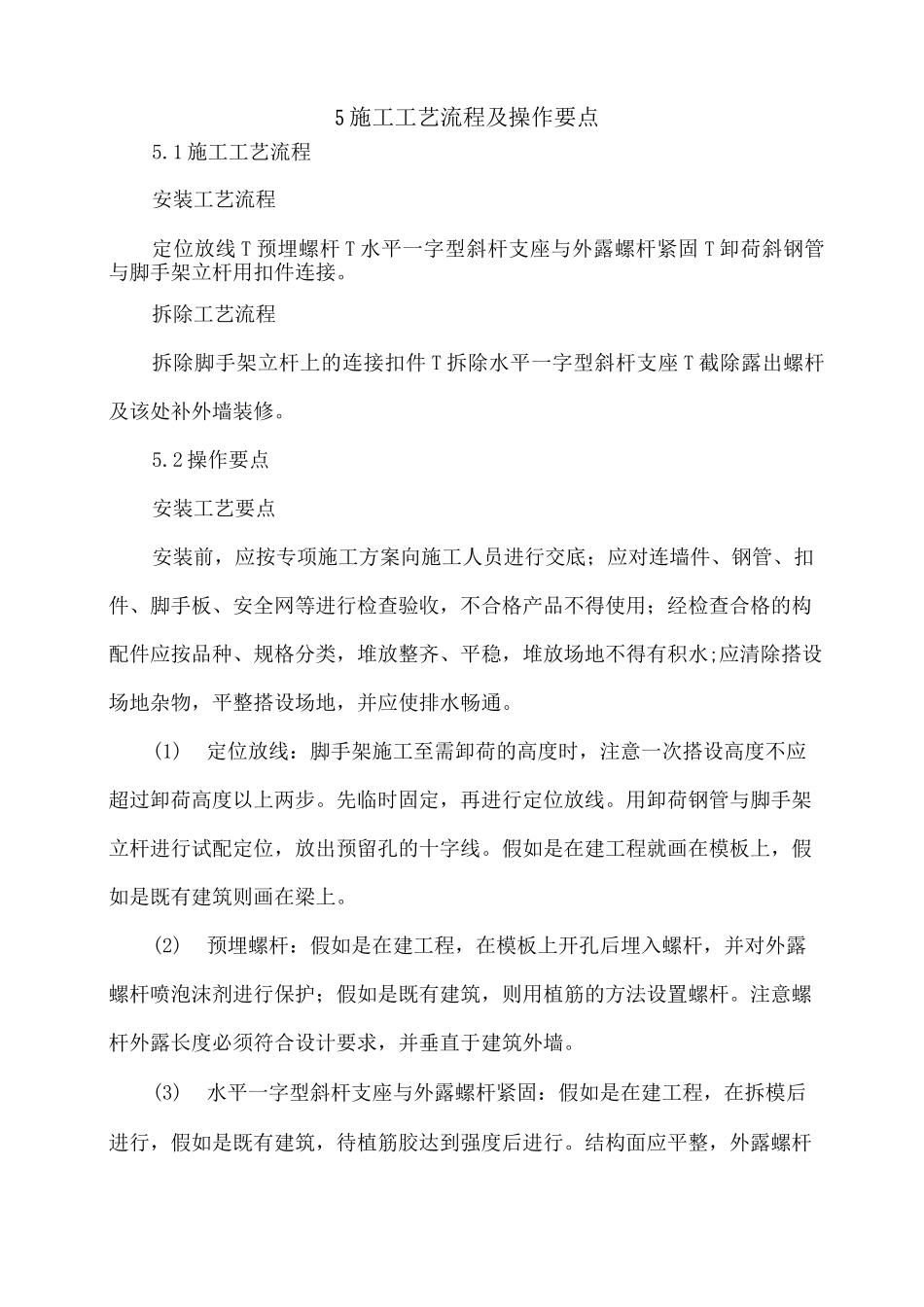

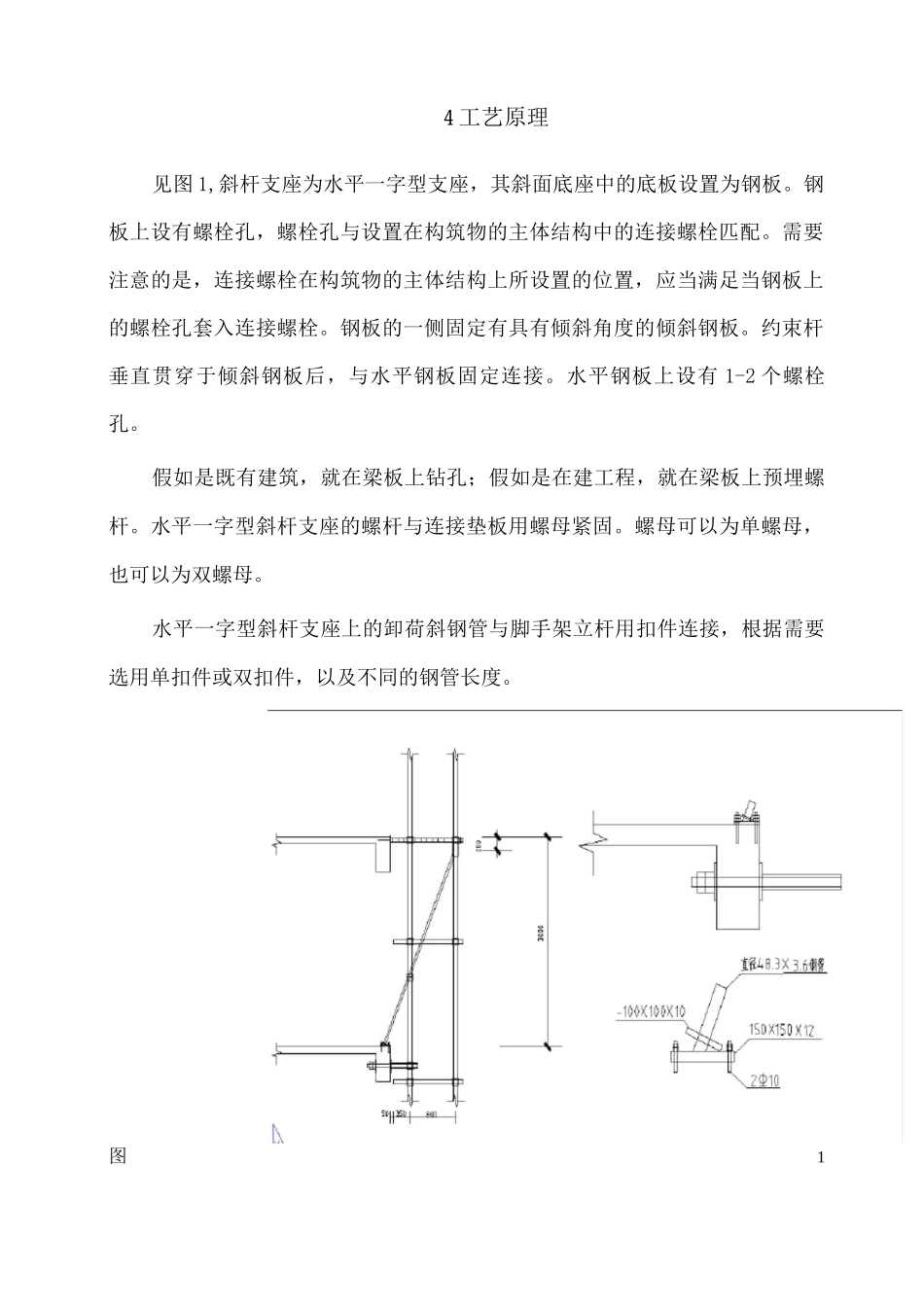

工具式水平一字型斜杆支座卸荷三角桁架施工工法1 概况外墙钢管脚手架的卸荷三角桁架安装虽常常使用，但是由失稳引发的安全事故依旧屡有发生。究其原因在于，现有脚手架中用来卸荷的钢管三角桁架悬挑单元，其水平杆及斜杆与建筑物的连接都不十分可靠或不方便。2 工法特点1 、 水 平 一 字 型 斜 杆 支 座 为 专 利 构 件 ， 来 自 国 家 专 利(ZL202520255458.2)“钢管脚手架连墙组件“。2、水平一字型斜杆支座与梁板或墙之间采纳螺栓连接的方式，极大的方便了连墙件的安装和拆卸。3、水平一字型斜杆支座可拆卸，成为可重复使用的工具式构件，有效地降低了施工成本。4、对构筑物的墙体占用面积小，进而降低了对后期施工造成的影响。5、水平一字型斜杆支座在工厂进行标准化生产，配合先进的施工工艺，进行安装、使用、拆除，然后检查整理，保管，重复使用。3 适用范围主要用于超过 50 米高度，在 65 米高度范围内的在建外墙脚手架工程。每隔 15 米高度左右用新型三角桁架进行卸荷。用预埋的方法，或在楼层浇筑混凝土后用植入的方法，设置”水平一字型斜杆支座，加上新型连墙件，组成安全可靠的多层三角桁架卸荷单元。减少工字钢悬挑脚手架的使用。4 工艺原理见图 1,斜杆支座为水平一字型支座，其斜面底座中的底板设置为钢板。钢板上设有螺栓孔，螺栓孔与设置在构筑物的主体结构中的连接螺栓匹配。需要注意的是，连接螺栓在构筑物的主体结构上所设置的位置，应当满足当钢板上的螺栓孔套入连接螺栓。钢板的一侧固定有具有倾斜角度的倾斜钢板。约束杆垂直贯穿于倾斜钢板后，与水平钢板固定连接。水平钢板上设有 1-2 个螺栓孔。假如是既有建筑，就在梁板上钻孔；假如是在建工程，就在梁板上预埋螺杆。水平一字型斜杆支座的螺杆与连接垫板用螺母紧固。螺母可以为单螺母，也可以为双螺母。水平一字型斜杆支座上的卸荷斜钢管与脚手架立杆用扣件连接，根据需要选用单扣件或双扣件，以及不同的钢管长度。图15 施工工艺流程及操作要点5.1 施工工艺流程安装工艺流程定位放线 T 预埋螺杆 T 水平一字型斜杆支座与外露螺杆紧固 T 卸荷斜钢管与脚手架立杆用扣件连接。拆除工艺流程拆除脚手架立杆上的连接扣件 T 拆除水平一字型斜杆支座 T 截除露出螺杆及该处补外墙装修。5.2 操作要点安装工艺要点安装前，应按专项施工方案向施工人员进行交底；应对连墙件、钢管、扣件、脚手板、安全网等进行检查验收，不合格产品不...
