工程临时用电施工组织设计

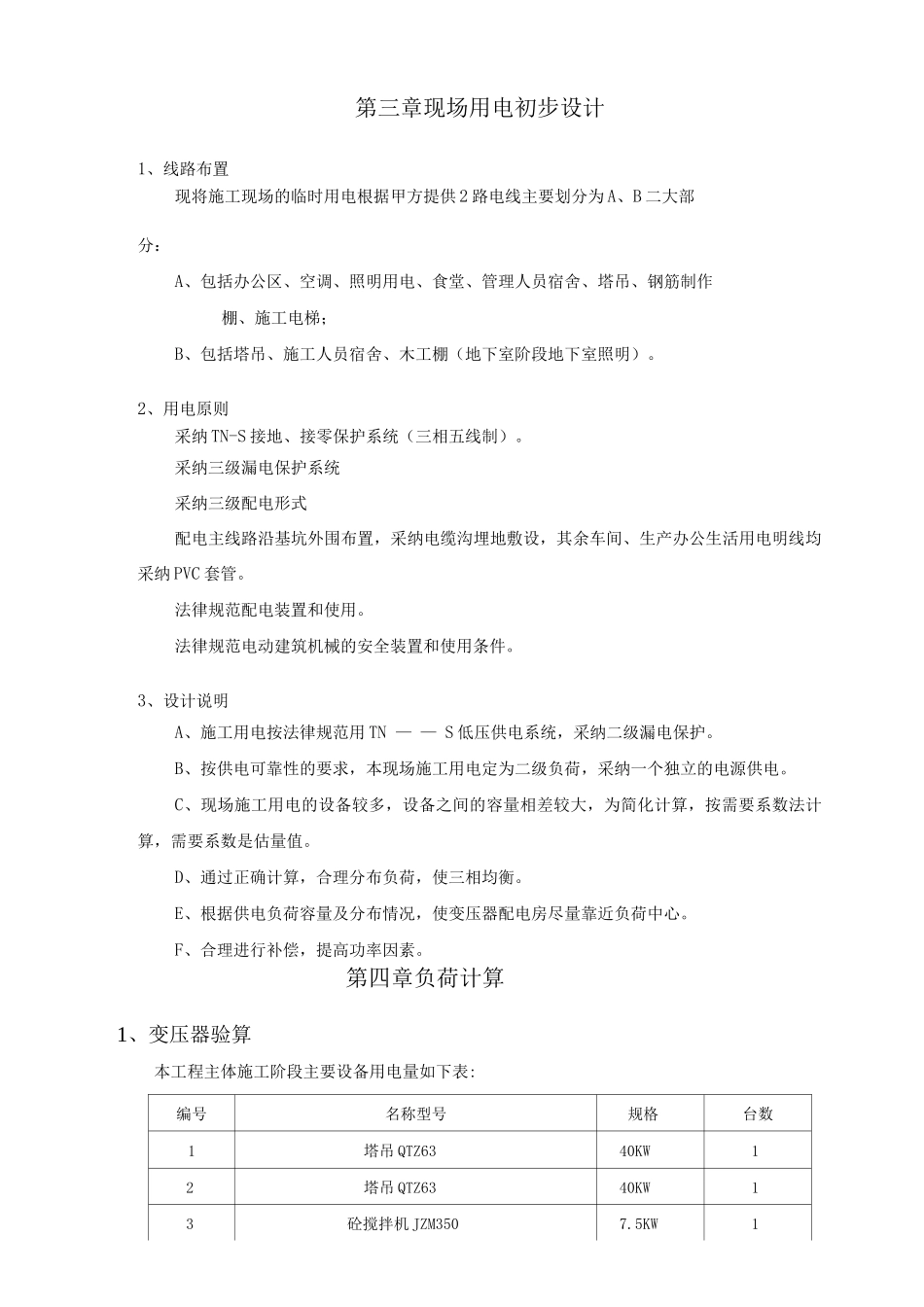

工程简介工程概况:第一章工程概况第二章设计依据第三章现场用电初步设计1、线路布置现将施工现场的临时用电根据甲方提供 2 路电线主要划分为 A、B 二大部分：A、包括办公区、空调、照明用电、食堂、管理人员宿舍、塔吊、钢筋制作棚、施工电梯；B、包括塔吊、施工人员宿舍、木工棚（地下室阶段地下室照明）。2、用电原则采纳 TN-S 接地、接零保护系统（三相五线制）。采纳三级漏电保护系统采纳三级配电形式配电主线路沿基坑外围布置，采纳电缆沟埋地敷设，其余车间、生产办公生活用电明线均采纳 PVC 套管。法律规范配电装置和使用。法律规范电动建筑机械的安全装置和使用条件。3、设计说明A、施工用电按法律规范用 TN — — S 低压供电系统，采纳二级漏电保护。B、按供电可靠性的要求，本现场施工用电定为二级负荷，采纳一个独立的电源供电。C、现场施工用电的设备较多，设备之间的容量相差较大，为简化计算，按需要系数法计算，需要系数是估量值。D、通过正确计算，合理分布负荷，使三相均衡。E、根据供电负荷容量及分布情况，使变压器配电房尽量靠近负荷中心。F、合理进行补偿，提高功率因素。第四章负荷计算1、变压器验算本工程主体施工阶段主要设备用电量如下表:编号名称型号规格台数1塔吊 QTZ6340KW12塔吊 QTZ6340KW13砼搅拌机 JZM3507.5KW14套筒机 gw403KW85钢筋切断机 GQ-40A3KW16钢筋弯曲机 GW-40A3KW17钢筋机调直机 GJ4/43KW18木工平刨机 MB5034KW19木工轧刨机 MB104CD4KW110木工圆盘锯 MJ1605.5KW111插入振动器 ZN70C1.5KW612水泵1 . 5kw1213临时照明碘钨灯1kw1214施工电梯28kw115井架 ssd115kw2电动机总功率 卬］:231KW编号名称型号规格台数1钢筋对焊机 UN1-175KW12沟通电焊机 BX3-3-332KW13电渣压力焊机 EDH-3634KW2电焊机总容量£P2:175KW(1)现场 P 总、P 最大用电量计算根据以上表格的数据显示进行如下计算:a.整个工程的供电设备总需用量 P 总电动机总功率£P1=231(KW )电焊机总容量£P2=175(KW )本工程总动力用电容量为:Pa=1.05( 0.5 x 231/0.75+0.5 x 175 )=250(KW )由于照明用电量所占的比重较动力用电量要少得多，一般为动力用电量的 10% ，所以取室内照明用电：Pb=250 x 10%=25(KW )因此：整个工程的供电设备总需用量为:P 总=Pa+Pb=250+25=275(KW )(2)变压器容量计算P 变=1.5P 总=413kV，业主提供 2 台 10kV 变压器可满足施工需求。2、配电导线截面计算：2. 1.按导...
