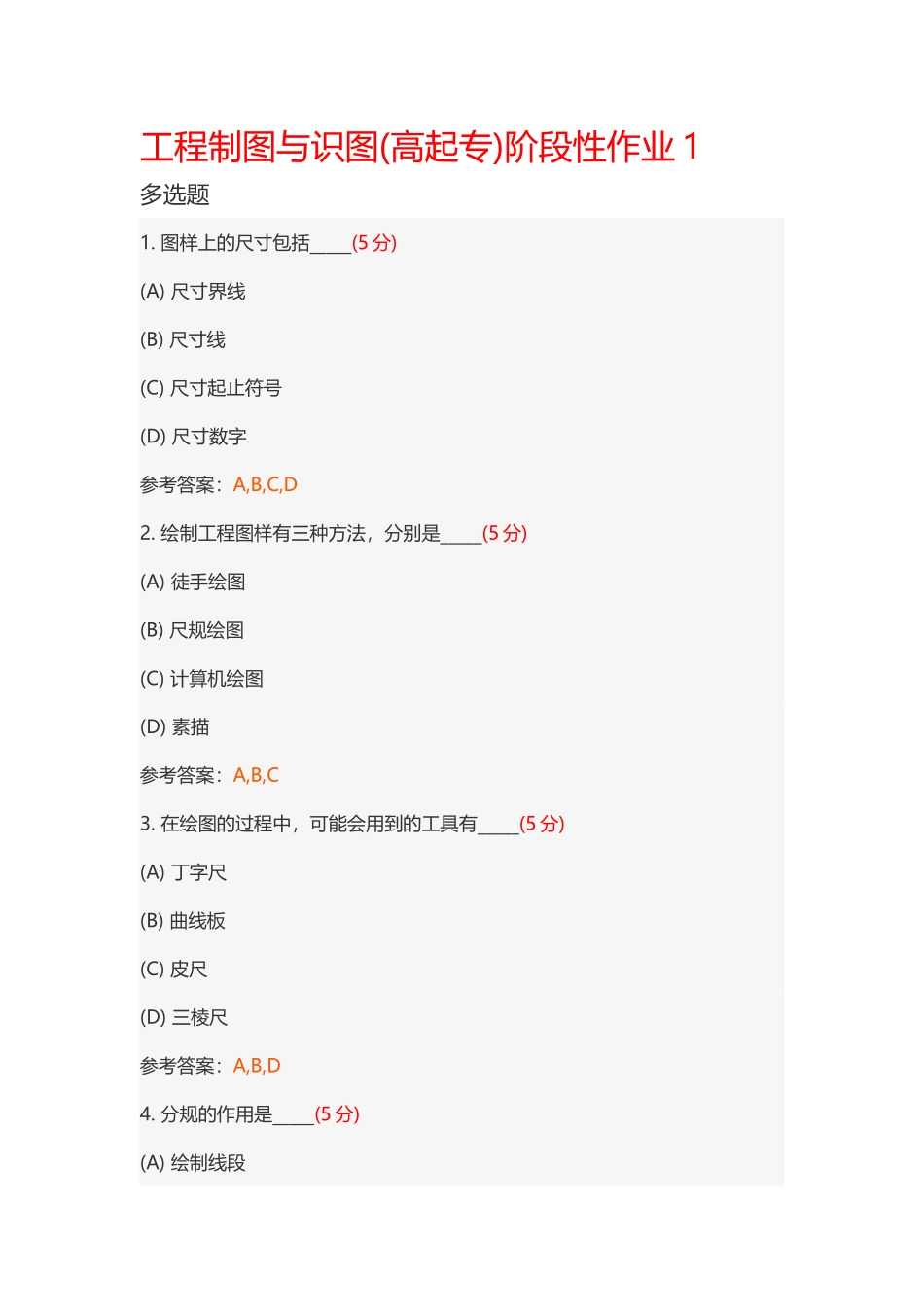

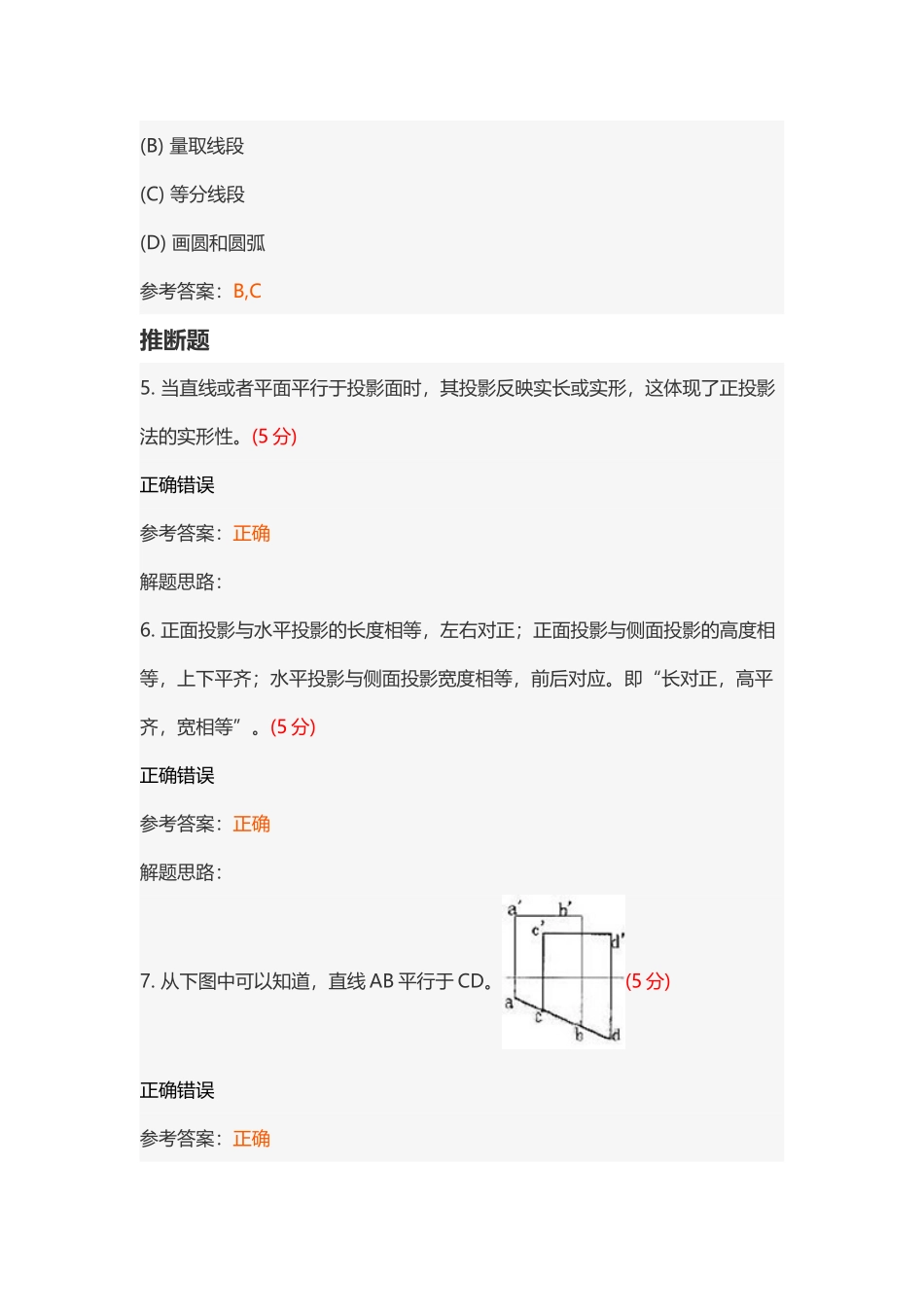

工程制图与识图(高起专)阶段性作业及答案(16 页)Good is good, but better carries it.精益求精，善益求善。工程制图与识图(高起专)阶段性作业 1 多选题1. 图样上的尺寸包括_____(5 分)(A) 尺寸界线(B) 尺寸线(C) 尺寸起止符号(D) 尺寸数字参考答案：A,B,C,D2. 绘制工程图样有三种方法，分别是_____(5 分)(A) 徒手绘图(B) 尺规绘图(C) 计算机绘图(D) 素描参考答案：A,B,C3. 在绘图的过程中，可能会用到的工具有_____(5 分)(A) 丁字尺(B) 曲线板(C) 皮尺(D) 三棱尺参考答案：A,B,D4. 分规的作用是_____(5 分)(A) 绘制线段(B) 量取线段(C) 等分线段(D) 画圆和圆弧参考答案：B,C推断题5. 当直线或者平面平行于投影面时，其投影反映实长或实形，这体现了正投影法的实形性。(5 分)正确错误参考答案：正确解题思路：6. 正面投影与水平投影的长度相等，左右对正；正面投影与侧面投影的高度相等，上下平齐；水平投影与侧面投影宽度相等，前后对应。即“长对正，高平齐，宽相等”。(5 分)正确错误参考答案：正确解题思路：7. 从下图中可以知道，直线 AB 平行于 CD。(5 分)正确错误参考答案：正确解题思路：8. 由下图可以看出，直线 AB 和 CD 相互平行。(5 分)正确错误参考答案：错误解题思路：9. 已知 A 点坐标为(10，15，8),B 点坐标为（15,5,12），则 A 点在 B 点的上方。(5 分)正确错误参考答案：错误解题思路：10. 如下如所示，根据直线 AB 与投影面的相对位置可以看出 AB 为正平线。(5 分)正确错误参考答案：正确解题思路：11. 如图所示，推断直线 AB 和 CD 的重影点的可见性是否正确。(5 分)正确错误参考答案：正确解题思路：12. 如下图，可知直线 AB、CD 的重影点的标识是错误的。(5 分)正确错误参考答案：错误解题思路：填空题13. 工程上常用的有___(1)___ 和___(2)___ 两类投影法。(5 分)(1). 参考答案: 中心投影法(2). 参考答案: 平行投影法14. 平行投影法中，根据投影方向与投影面之间的几何关系，有___(3)___ 和___(4)___ 两种投影法，其中___(5)___ (投影法)在工程上应用最广。(5 分)(1). 参考答案: 斜投影法(2). 参考答案: 正投影法(3). 参考答案: 正投影法15. 直线上两线段长度之比与其投影长度之比相等，这体现了正投影法的___(6)___ (基本特性)，空间平行的两直线，其投影仍保持平行，这体现了正投影法的___(7)___ (基本特性)。(5 分)(1...
