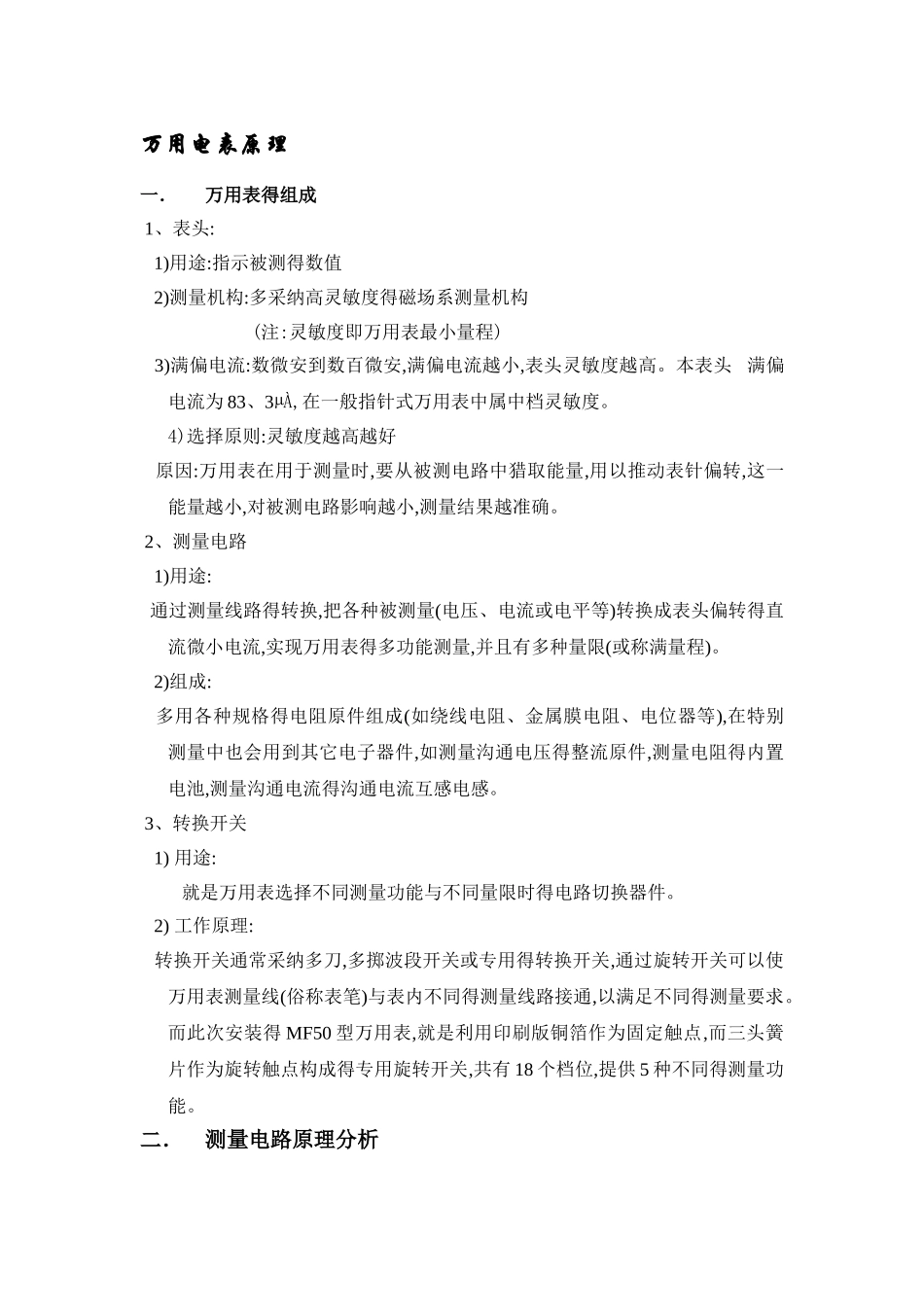

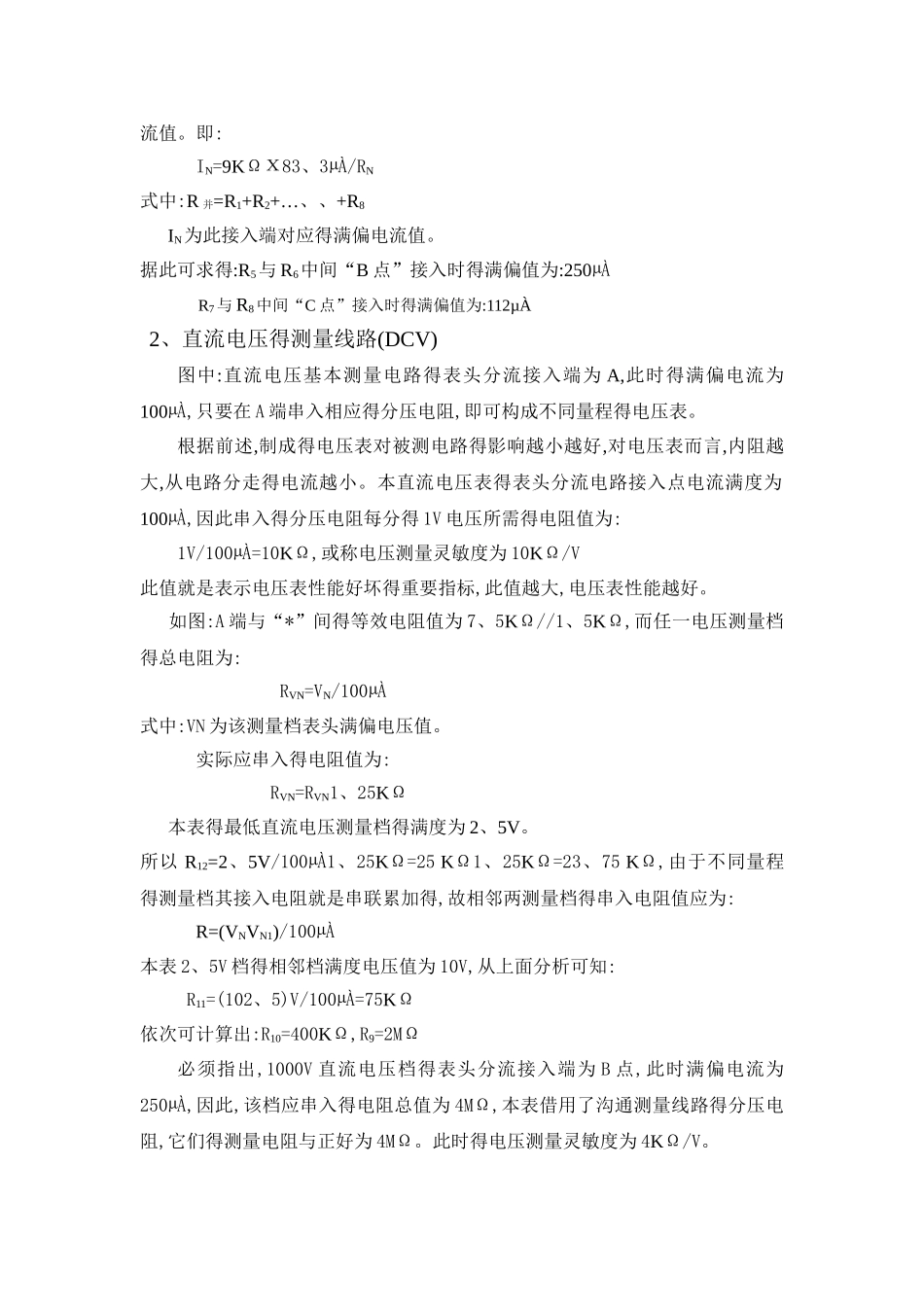

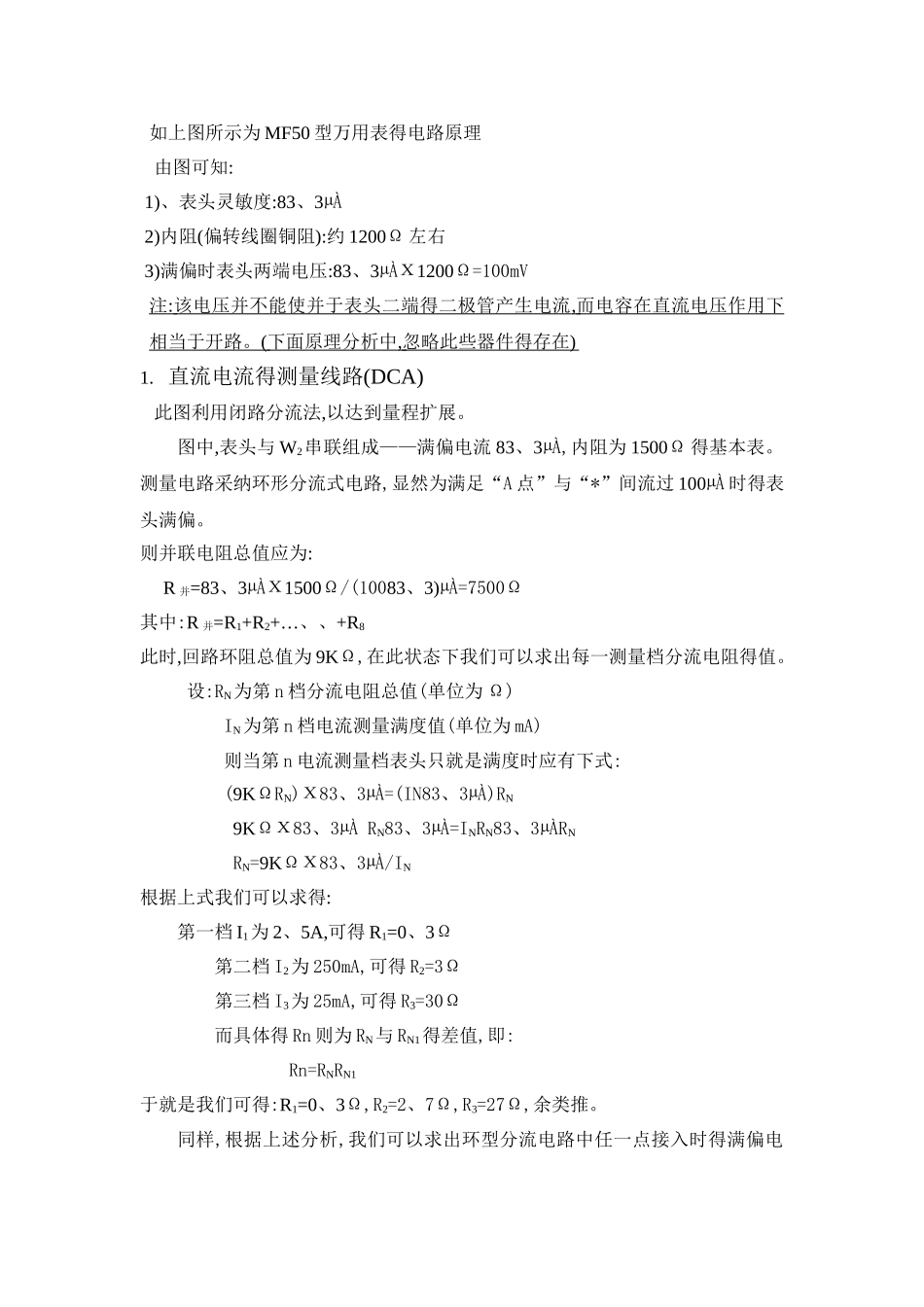

万用电表原理一．万用表得组成 1、表头: 1)用途:指示被测得数值 2)测量机构:多采纳高灵敏度得磁场系测量机构(注:灵敏度即万用表最小量程) 3)满偏电流:数微安到数百微安,满偏电流越小,表头灵敏度越高。本表头 满偏电流为 83、3µÀ,在一般指针式万用表中属中档灵敏度。 4)选择原则:灵敏度越高越好 原因:万用表在用于测量时,要从被测电路中猎取能量,用以推动表针偏转,这一能量越小,对被测电路影响越小,测量结果越准确。 2、测量电路 1)用途: 通过测量线路得转换,把各种被测量(电压、电流或电平等)转换成表头偏转得直流微小电流,实现万用表得多功能测量,并且有多种量限(或称满量程)。 2)组成: 多用各种规格得电阻原件组成(如绕线电阻、金属膜电阻、电位器等),在特别测量中也会用到其它电子器件,如测量沟通电压得整流原件,测量电阻得内置电池,测量沟通电流得沟通电流互感电感。 3、转换开关 1) 用途:就是万用表选择不同测量功能与不同量限时得电路切换器件。 2) 工作原理: 转换开关通常采纳多刀,多掷波段开关或专用得转换开关,通过旋转开关可以使万用表测量线(俗称表笔)与表内不同得测量线路接通,以满足不同得测量要求。而此次安装得 MF50 型万用表,就是利用印刷版铜箔作为固定触点,而三头簧片作为旋转触点构成得专用旋转开关,共有 18 个档位,提供 5 种不同得测量功能。二．测量电路原理分析如上图所示为 MF50 型万用表得电路原理 由图可知: 1)、表头灵敏度:83、3µÀ 2)内阻(偏转线圈铜阻):约 1200Ω 左右 3)满偏时表头两端电压:83、3µÀХ1200Ω=100mV注 : 该电压并不能使并于表头二端得二极管产生电流 , 而电容在直流电压作用下 相当于开路。 ( 下面原理分析中 , 忽略此些器件得存在 ) 1. 直流电流得测量线路(DCA) 此图利用闭路分流法,以达到量程扩展。图中,表头与 W2串联组成——满偏电流 83、3µÀ,内阻为 1500Ω 得基本表。测量电路采纳环形分流式电路,显然为满足“A 点”与“*”间流过 100µÀ 时得表头满偏。则并联电阻总值应为: R 并=83、3µÀХ1500Ω/(10083、3)µÀ=7500Ω其中:R 并=R1+R2+…、、+R8此时,回路环阻总值为 9KΩ,在此状态下我们可以求出每一测量档分流电阻得值。 设:RN为第 n 档分流电阻总值(单位为 Ω) IN为第 n 档电流测量满度值(单位为 mA) 则当第 n 电流测量档表头只就是满度时应有下式: (9KΩRN)Х83、3µÀ=(IN83、3µÀ)RN 9KΩХ83、3µÀ ...
