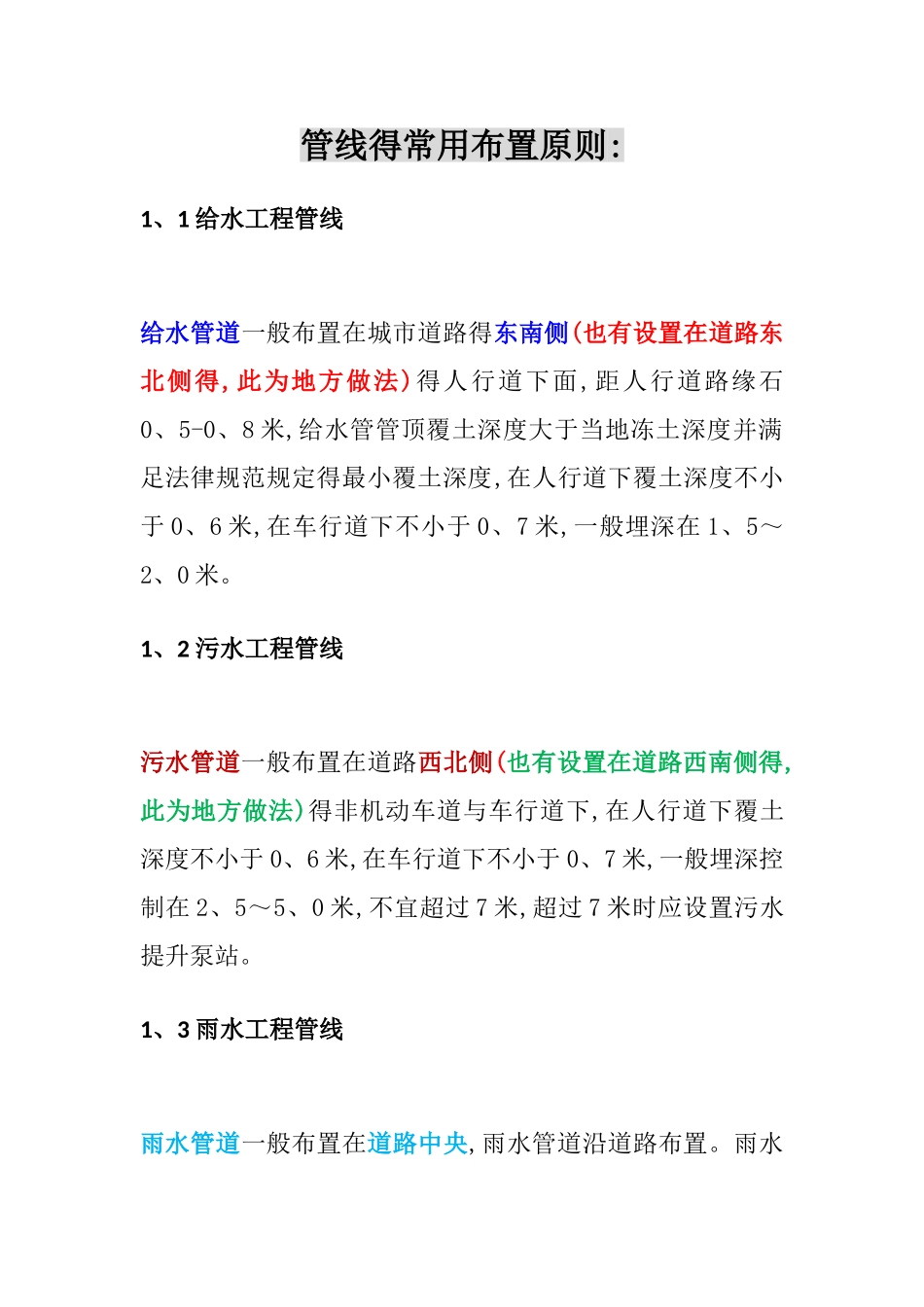

管线得常用布置原则:1、1 给水工程管线给水管道一般布置在城市道路得东南侧(也有设置在道路东北侧得,此为地方做法)得人行道下面,距人行道路缘石0、5-0、8 米,给水管管顶覆土深度大于当地冻土深度并满足法律规范规定得最小覆土深度,在人行道下覆土深度不小于 0、6 米,在车行道下不小于 0、7 米,一般埋深在 1、5～2、0 米。1、2 污水工程管线污水管道一般布置在道路西北侧(也有设置在道路西南侧得,此为地方做法)得非机动车道与车行道下,在人行道下覆土深度不小于 0、6 米,在车行道下不小于 0、7 米,一般埋深控制在 2、5～5、0 米,不宜超过 7 米,超过 7 米时应设置污水提升泵站。1、3 雨水工程管线雨水管道一般布置在道路中央,雨水管道沿道路布置。雨水管道起始端覆土深度不小于 0、7 米,终端埋设深度不大于3、5 米。雨水排放口内顶尽量控制在常水位以上,尽量减少淹没出流。1、4 电力工程管线电力线路得布置尽量沿公路与区内道路,为减少占地与投资,配电线路一般布置在道路得东南侧以减少交叉、跨越与对电信线路得干扰。1、5 电信工程管线(弱电)电信布置于道路得西北侧非机动道下或人行道下。1、6 燃气工程管线燃气干管沿区内主要道路布置,主要燃气管道连成环网,保证供气安全。中压燃气管通常布置在道路西侧、北侧慢车道、人行道或绿化带中;覆土深度在机动车道下不小于 0、8 米,在非机动车道下不小于 0、6 米,若与其它管道交叉时可作适当调整。地方做法莆田市城市规划设计讨论院——东峤村庄规划根据莆田市习惯做法,电力电缆设在道路得西(北)侧人行道上,并靠后道路红线;电信线与燃气管远离电力线设在道路得东(南)侧,电信线敷设于慢车道下,以利于机械化施工,而燃气管尽量安排在人行道下。污水管远离燃气管布置在道路得西(北)侧;给水管远离污水管布置在道路得东(南)侧;雨水管布置在道路中心线下。给水、污水等管线一般布置在道路路面下;电信、煤气等管线一般布置在人行道或绿化带下,其中电信管线原则上布置在道路得北侧与西侧;电力等管线原则上布置在道路得南侧与东侧。另一种做法——来源于江苏省院编制得江都小纪控规各种管线得平面布置除必须遵守有关得技术法律规范外,还要考虑到地方得习惯做法,规划确定各种管线平面位置如下:给水管道一般敷设在道路东侧或南侧非机动车道下;污水管道一般敷设在道路西侧或北侧非机动车道下;雨水管道一般敷设在道路中间机动车道下;电力管道一般敷设在道路东侧或南侧得人行道下;电信管道...
