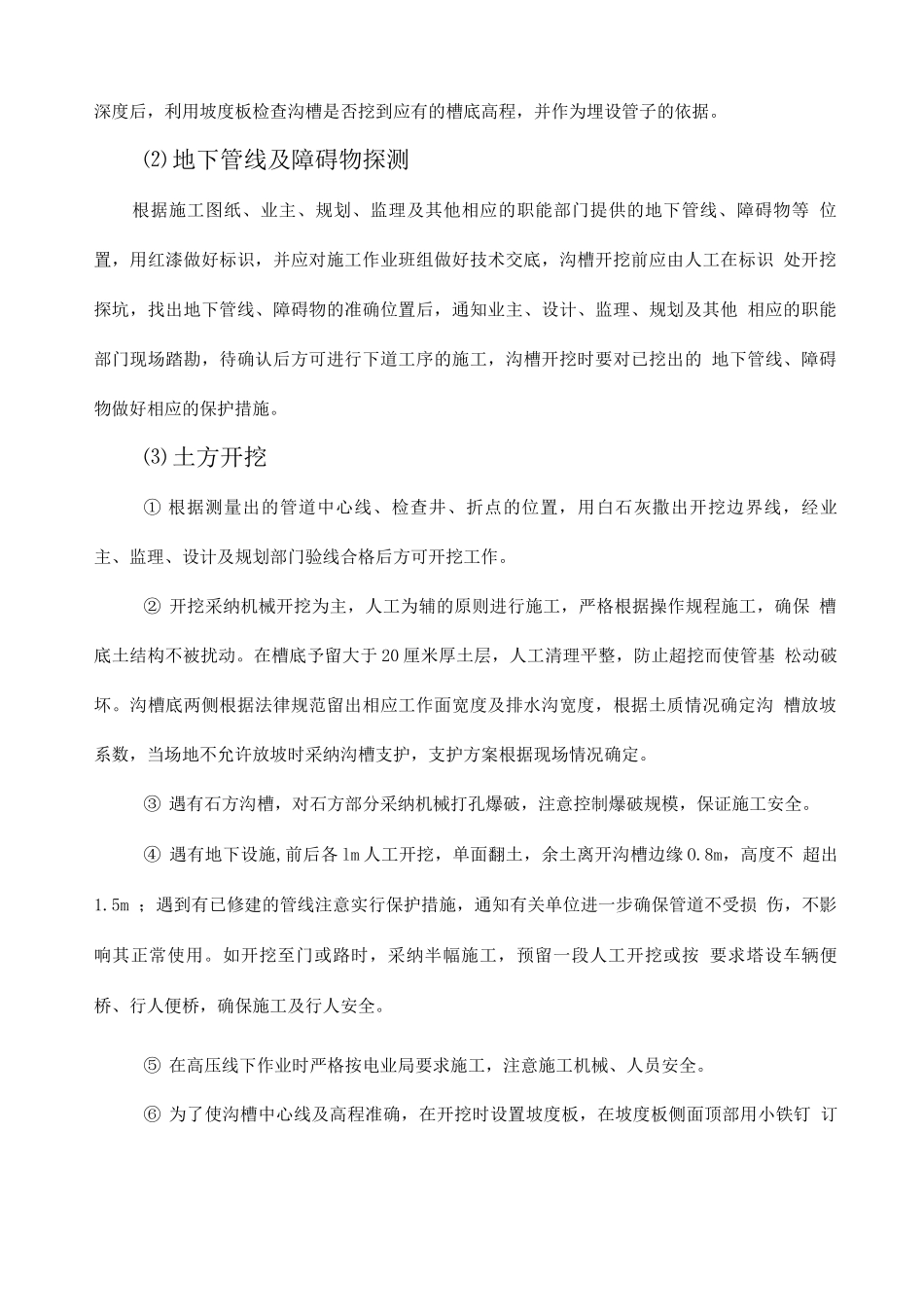

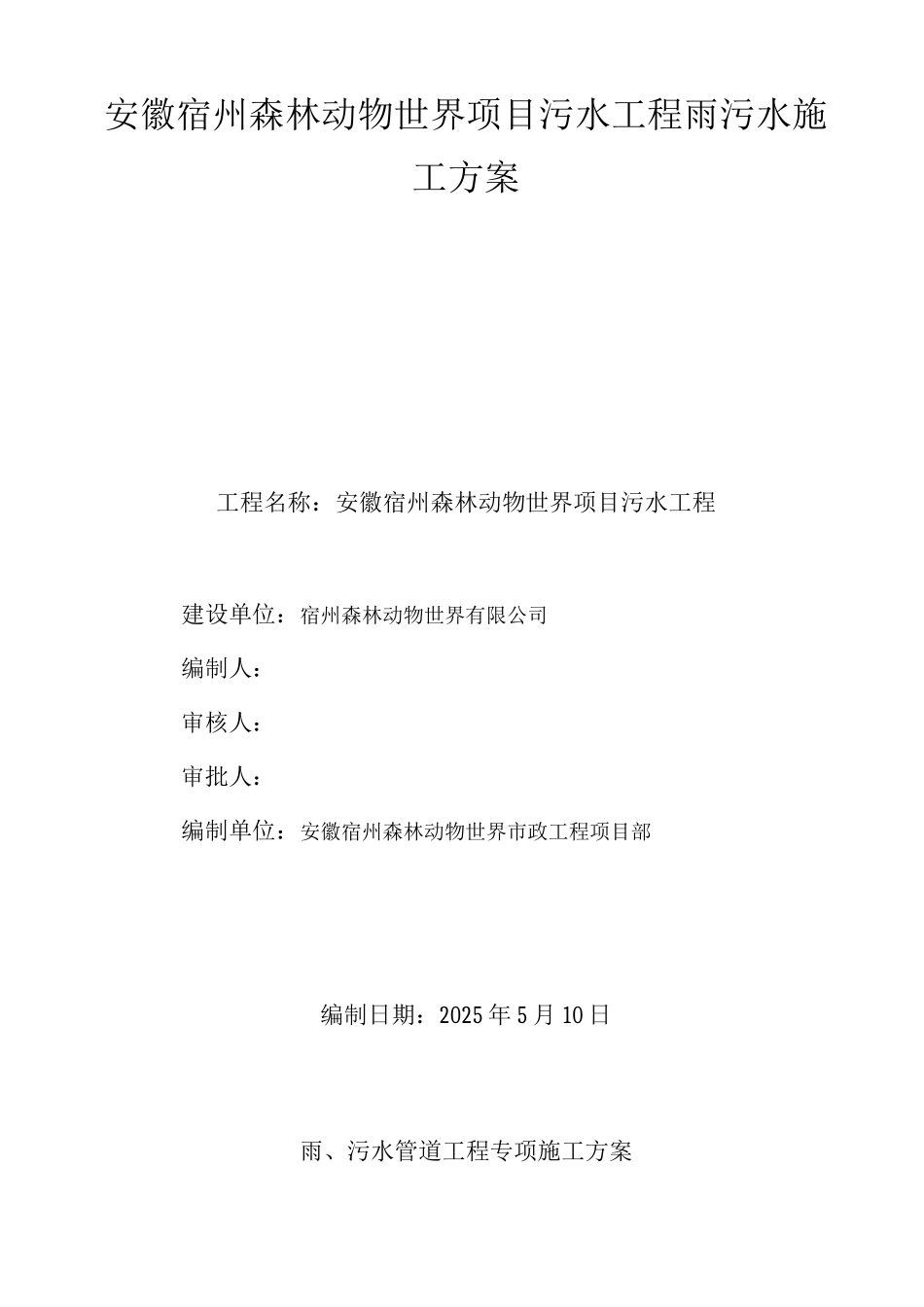

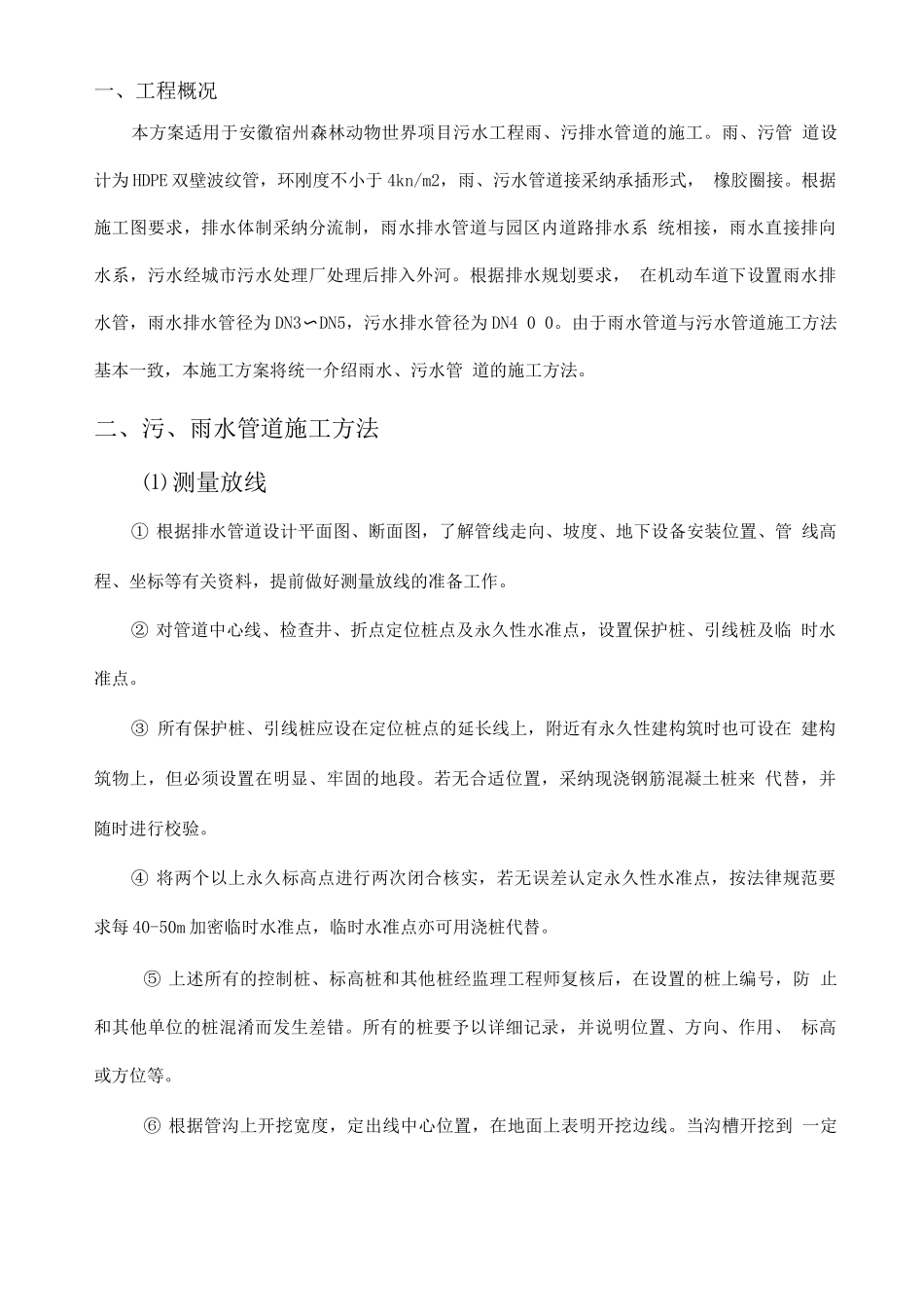

安徽宿州森林动物世界项目污水工程雨污水施工方案工程名称：安徽宿州森林动物世界项目污水工程建设单位：宿州森林动物世界有限公司编制人：审核人：审批人：编制单位：安徽宿州森林动物世界市政工程项目部编制日期：2025 年 5 月 10 日雨、污水管道工程专项施工方案一、工程概况本方案适用于安徽宿州森林动物世界项目污水工程雨、污排水管道的施工。雨、污管 道设计为 HDPE 双壁波纹管，环刚度不小于 4kn/m2，雨、污水管道接采纳承插形式， 橡胶圈接。根据施工图要求，排水体制采纳分流制，雨水排水管道与园区内道路排水系 统相接，雨水直接排向水系，污水经城市污水处理厂处理后排入外河。根据排水规划要求， 在机动车道下设置雨水排水管，雨水排水管径为 DN3〜DN5，污水排水管径为 DN4 0 0。由于雨水管道与污水管道施工方法基本一致，本施工方案将统一介绍雨水、污水管 道的施工方法。二、污、雨水管道施工方法⑴ 测量放线① 根据排水管道设计平面图、断面图，了解管线走向、坡度、地下设备安装位置、管 线高程、坐标等有关资料，提前做好测量放线的准备工作。② 对管道中心线、检查井、折点定位桩点及永久性水准点，设置保护桩、引线桩及临 时水准点。③ 所有保护桩、引线桩应设在定位桩点的延长线上，附近有永久性建构筑时也可设在 建构筑物上，但必须设置在明显、牢固的地段。若无合适位置，采纳现浇钢筋混凝土桩来 代替，并随时进行校验。④ 将两个以上永久标高点进行两次闭合核实，若无误差认定永久性水准点，按法律规范要 求每 40-50m 加密临时水准点，临时水准点亦可用浇桩代替。⑤ 上述所有的控制桩、标高桩和其他桩经监理工程师复核后，在设置的桩上编号，防 止和其他单位的桩混淆而发生差错。所有的桩要予以详细记录，并说明位置、方向、作用、 标高或方位等。⑥ 根据管沟上开挖宽度，定出线中心位置，在地面上表明开挖边线。当沟槽开挖到 一定深度后，利用坡度板检查沟槽是否挖到应有的槽底高程，并作为埋设管子的依据。⑵ 地下管线及障碍物探测根据施工图纸、业主、规划、监理及其他相应的职能部门提供的地下管线、障碍物等 位置，用红漆做好标识，并应对施工作业班组做好技术交底，沟槽开挖前应由人工在标识 处开挖探坑，找出地下管线、障碍物的准确位置后，通知业主、设计、监理、规划及其他 相应的职能部门现场踏勘，待确认后方可进行下道工序的施工，沟槽开挖时要对已挖出的 地下管线、...
