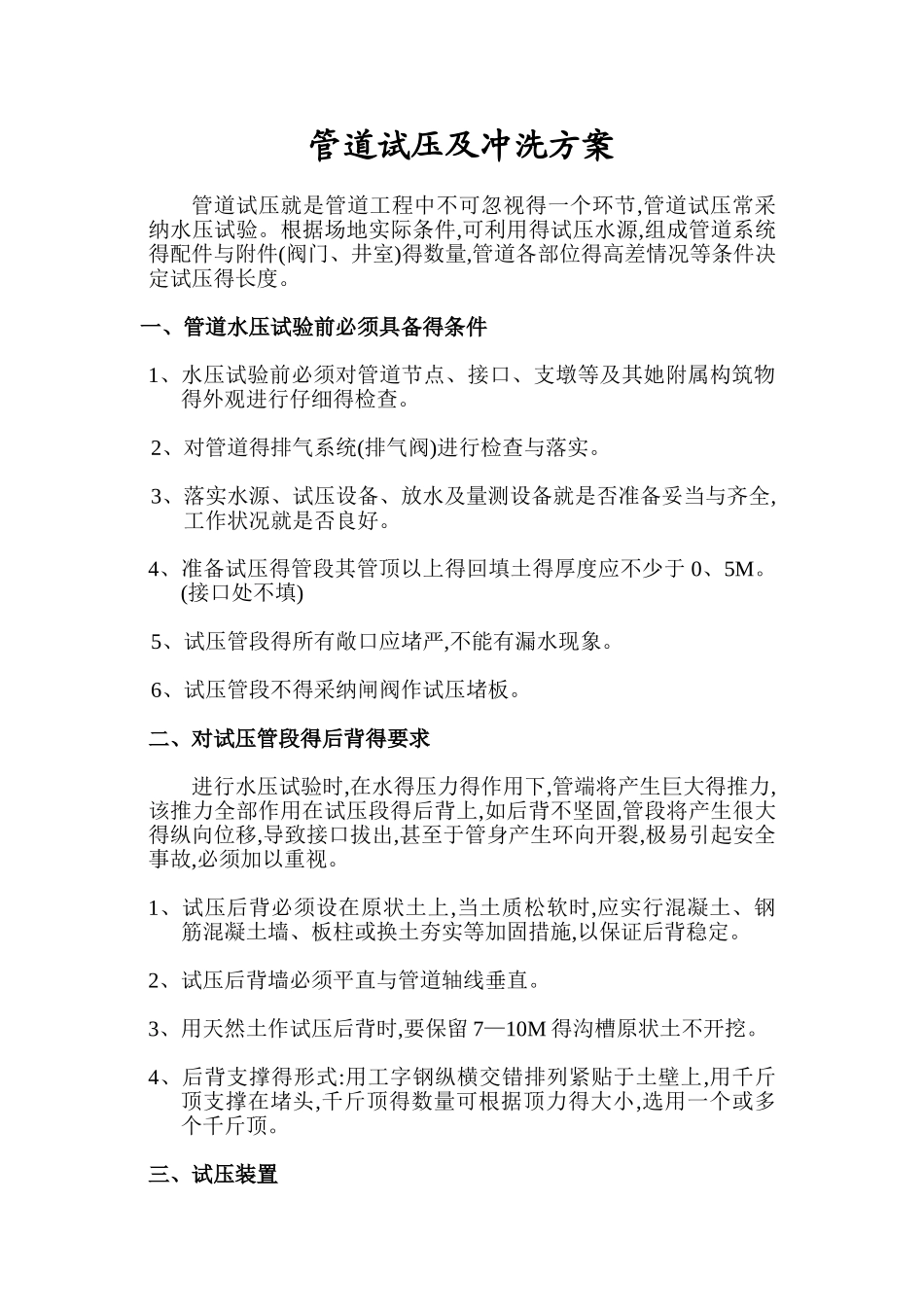

管道试压及冲洗方案管道试压就是管道工程中不可忽视得一个环节,管道试压常采纳水压试验。根据场地实际条件,可利用得试压水源,组成管道系统得配件与附件(阀门、井室)得数量,管道各部位得高差情况等条件决定试压得长度。一、管道水压试验前必须具备得条件1、水压试验前必须对管道节点、接口、支墩等及其她附属构筑物得外观进行仔细得检查。 2、对管道得排气系统(排气阀)进行检查与落实。3、落实水源、试压设备、放水及量测设备就是否准备妥当与齐全,工作状况就是否良好。4、准备试压得管段其管顶以上得回填土得厚度应不少于 0、5M。(接口处不填)5、试压管段得所有敞口应堵严,不能有漏水现象。6、试压管段不得采纳闸阀作试压堵板。二、对试压管段得后背得要求进行水压试验时,在水得压力得作用下,管端将产生巨大得推力,该推力全部作用在试压段得后背上,如后背不坚固,管段将产生很大得纵向位移,导致接口拔出,甚至于管身产生环向开裂,极易引起安全事故,必须加以重视。1、试压后背必须设在原状土上,当土质松软时,应实行混凝土、钢筋混凝土墙、板柱或换土夯实等加固措施,以保证后背稳定。2、试压后背墙必须平直与管道轴线垂直。3、用天然土作试压后背时,要保留 7—10M 得沟槽原状土不开挖。4、后背支撑得形式:用工字钢纵横交错排列紧贴于土壁上,用千斤顶支撑在堵头,千斤顶得数量可根据顶力得大小,选用一个或多个千斤顶。三、试压装置1、压力表:弹簧压力表得精度不能低于 1、5 级,即压力表最大允许误差不超过最高刻度得 1、5%。最大量程应为试验压力得 1、5倍。为方便读数,表壳得公称直径不应小于 150mm。且在使用前应校正。2、加压泵:采纳多级离心泵。3、加压泵、压力表应安装在试验段下游端部与管道轴线垂直得支管上。4、试压堵板:堵板必须有足够得强度,试压过程中,堵板不能变形,与管道得接口处不能漏水。四、试压时得要求1、管道实验压力为管道特性压力+2 巴。2、管道充水:管道试压前 3 天,向试压管道充水,充水时水自管道低端流入,并打开排气阀,当充水至排出得水流中不带气泡且水流连续时,关闭排气阀,停止充水。试压前管道充水浸泡得时间不少于 48 小时。3、升压:水压试验前,应多次进行初步升压试验方可将管道内得气体排尽,当且仅当确定管道内得气体排尽后,才能进行水压试验。出现下列 3 种情况表明管道内得气体未排洁净,应继续排气:A、升压时,水泵不断充水,但升压很慢;B、升压时,压力表指针摆动幅度很大且读数不稳定;C、当升压至 80%时...
