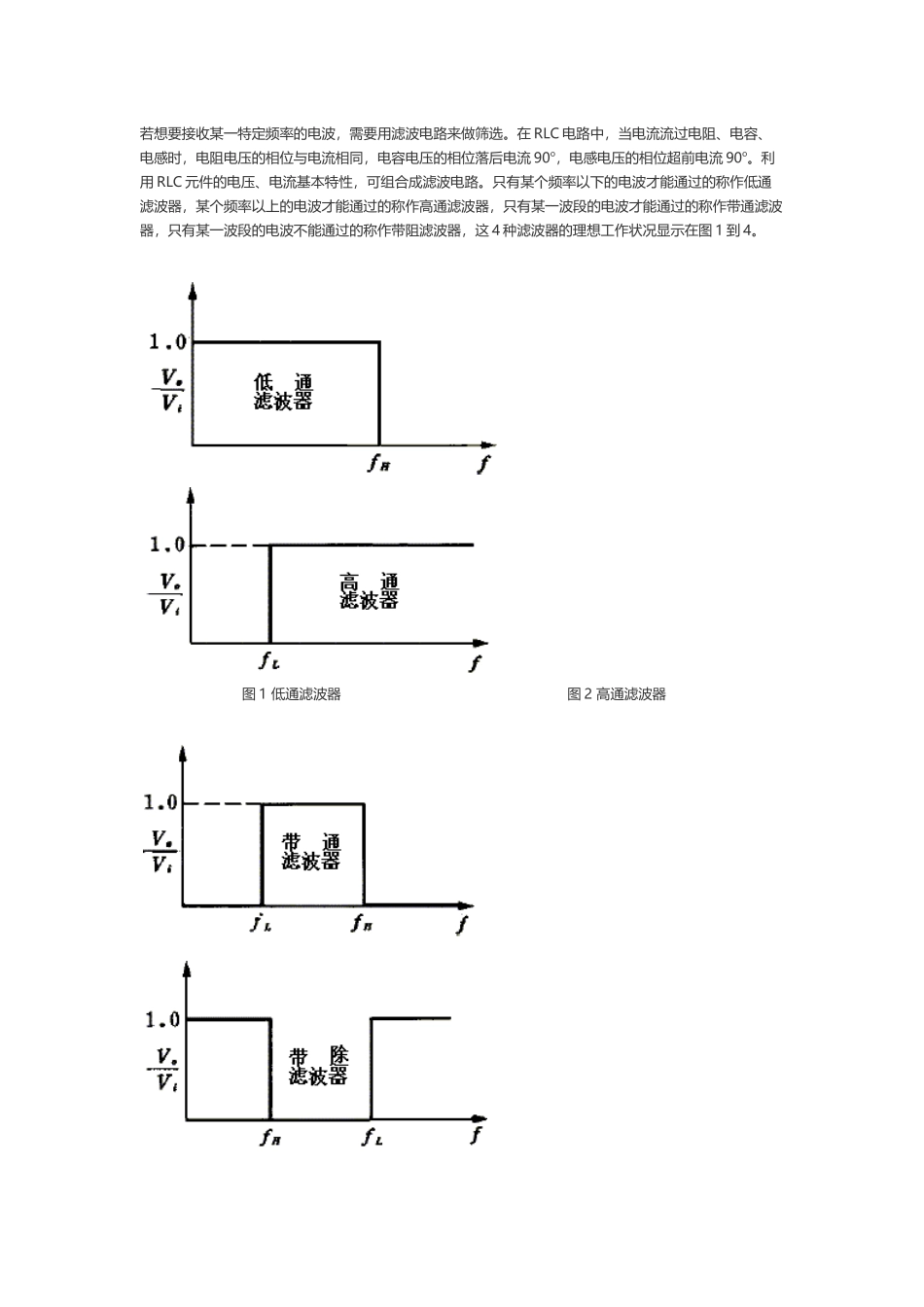

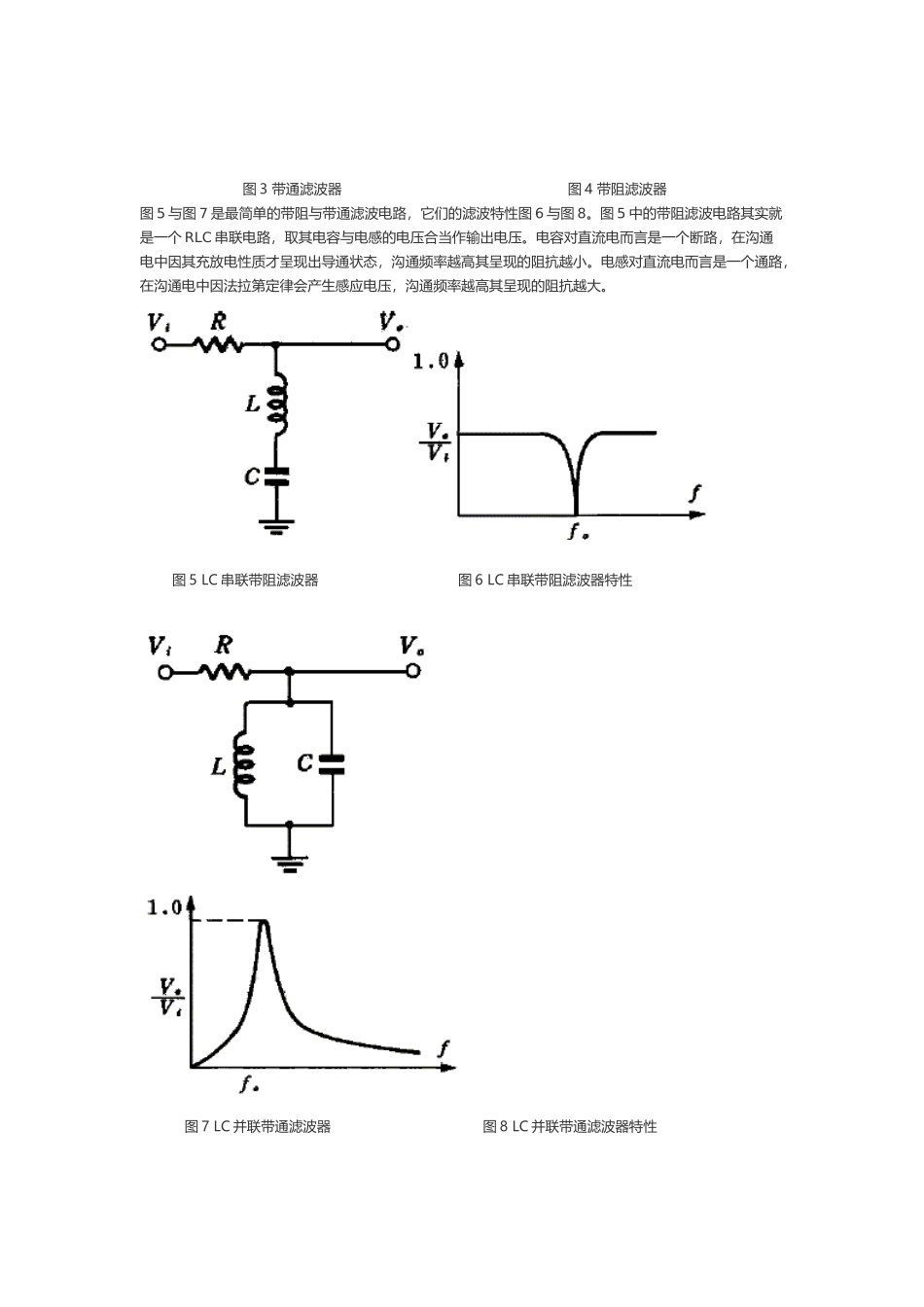

带通和带阻滤波器(4 页)Good is good, but better carries it.精益求精，善益求善。若想要接收某一特定频率的电波，需要用滤波电路来做筛选。在 RLC 电路中，当电流流过电阻、电容、电感时，电阻电压的相位与电流相同，电容电压的相位落后电流 90o，电感电压的相位超前电流 90o。利用 RLC 元件的电压、电流基本特性，可组合成滤波电路。只有某个频率以下的电波才能通过的称作低通滤波器，某个频率以上的电波才能通过的称作高通滤波器，只有某一波段的电波才能通过的称作带通滤波器，只有某一波段的电波不能通过的称作带阻滤波器，这 4 种滤波器的理想工作状况显示在图 1 到 4。 图 1 低通滤波器 图 2 高通滤波器 图 3 带通滤波器 图 4 带阻滤波器图 5 与图 7 是最简单的带阻与带通滤波电路，它们的滤波特性图 6 与图 8。图 5 中的带阻滤波电路其实就是一个 RLC 串联电路，取其电容与电感的电压合当作输出电压。电容对直流电而言是一个断路，在沟通电中因其充放电性质才呈现出导通状态，沟通频率越高其呈现的阻抗越小。电感对直流电而言是一个通路，在沟通电中因法拉第定律会产生感应电压，沟通频率越高其呈现的阻抗越大。 图 5 LC 串联带阻滤波器 图 6 LC 串联带阻滤波器特性 图 7 LC 并联带通滤波器 图 8 LC 并联带通滤波器特性 图 5 中 RLC 串联，频率低时电容阻抗大，电感没什么做用，输出电压 V0几为电容电压，V0很大。频率高时电感阻抗大，电容没什么做用，输出电压 V0几为电感电压，V0很大。频率适中时，电容与电感的阻抗相当(时容抗与感抗值相等)，则因电容与电感的电压正好反相位，互相抵消，V0微小。 图 7 中 LC 并联，频率低时电容阻抗大，但电感阻抗很小，电流都走电感，输出电压 V0很小。频率高时电感阻抗大，但电容阻抗很小，电流都走电容，V0很小。频率不大、不小时，电容与电感的阻抗相当(时容抗与感抗值相等)，此时通过两者的电流大小相当但相位相反，互相抵消，LC 并联的综合效果变成阻抗极大，V0很大。 Q 值与频宽:频宽定义如图 9 所示，是高低两半功率频率的差。因电阻电压 VR 与输出电压 V0 (电容与电感的合)相位差 90o，因此永远成立，电流大小只与电阻值有关。而输出电压最大值(当时)，故当 R 减小时 V0 会增大，如图 10所示，电路的品质也越好。在电路学上定义一 Q 值(quality factor)来标示电路的品质，其定义为： Q 是输出电压最大时电容或电感的功率除以电阻的功率。 频宽的定义 最大输出电压与电阻关系/>'！/—|￥（？,@/。)*|—#@:.~@￥[，|,·
