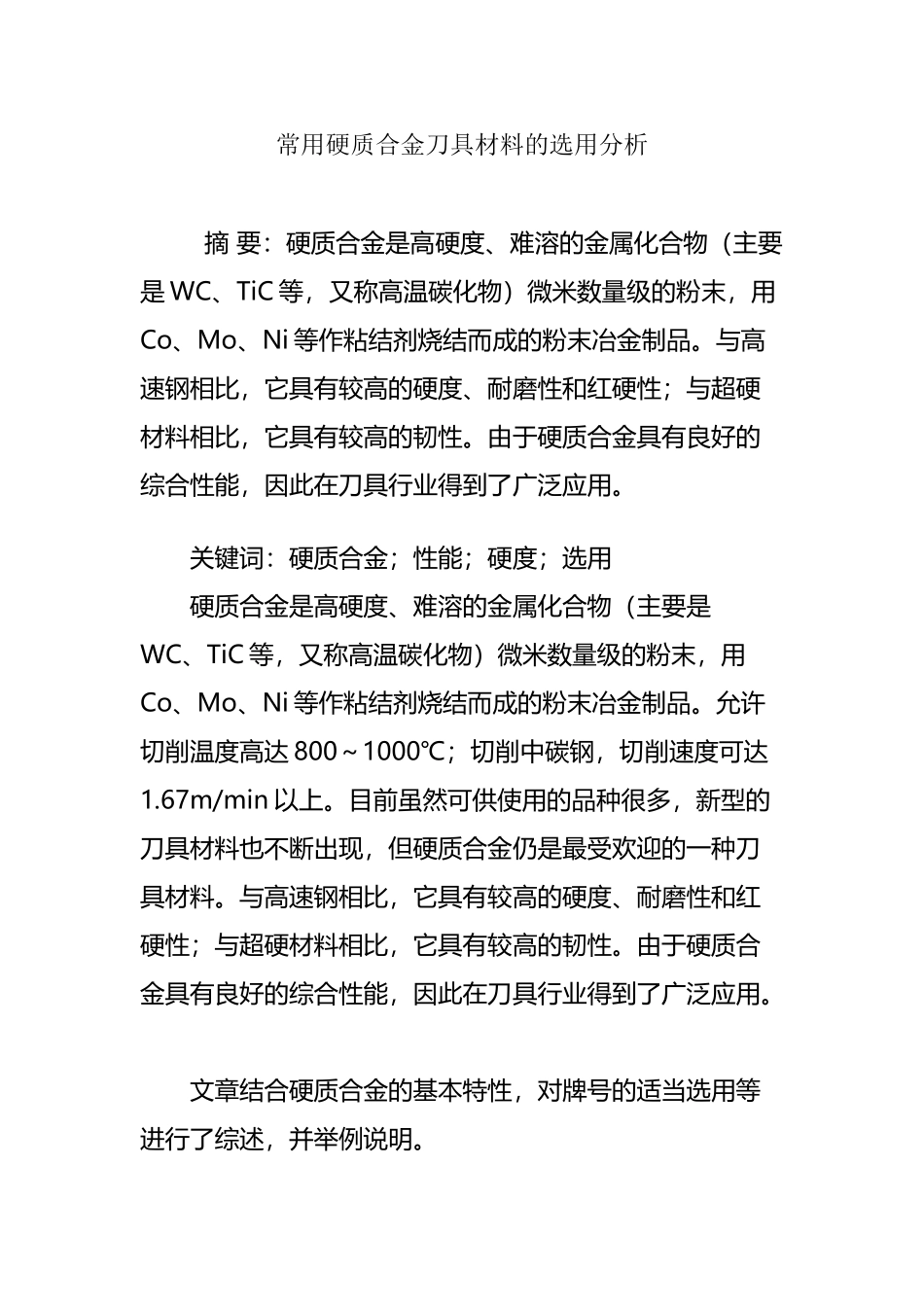

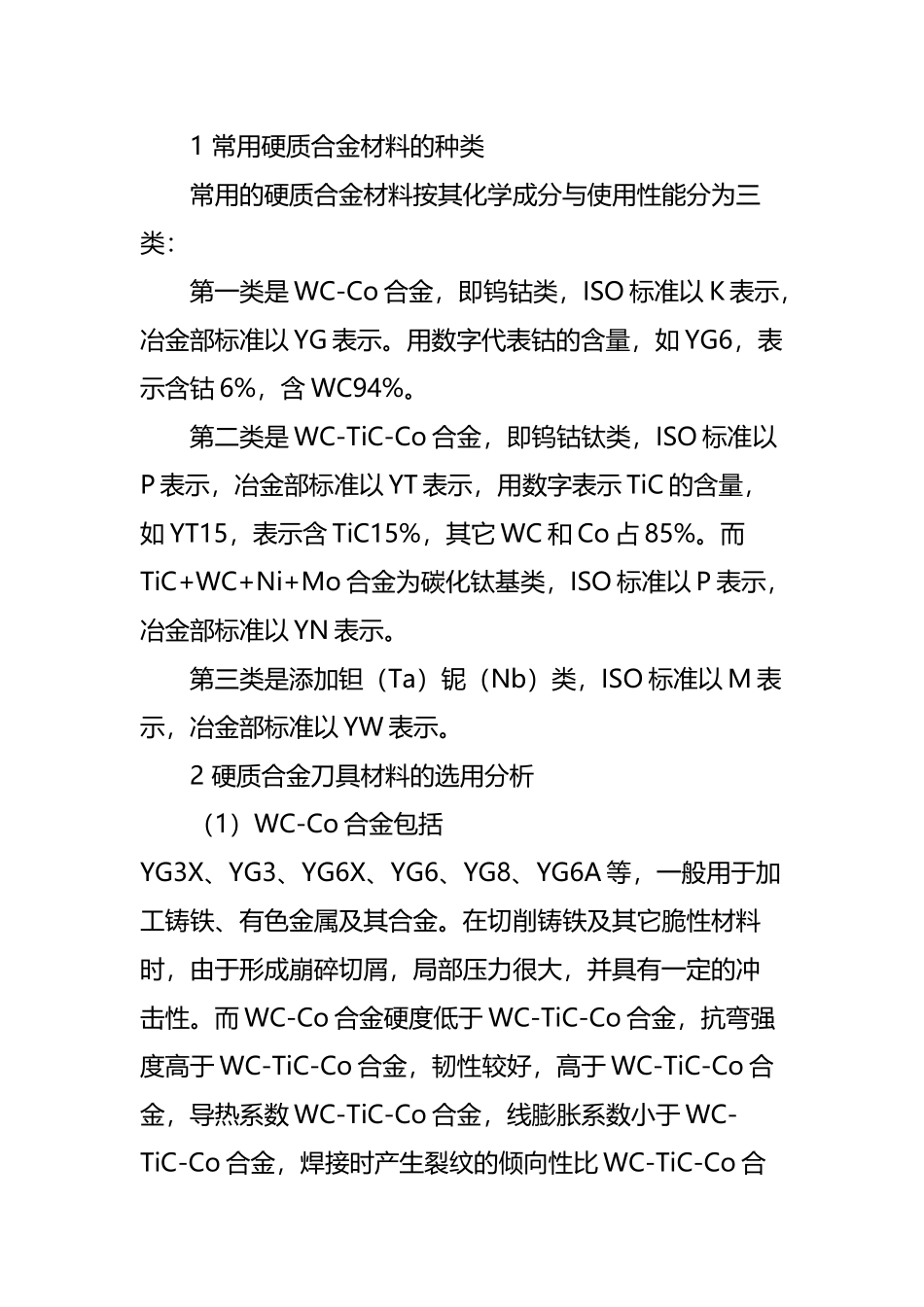

常用硬质合金刀具材料的选用分析(6 页)Good is good, but better carries it.精益求精，善益求善。常用硬质合金刀具材料的选用分析 摘 要：硬质合金是高硬度、难溶的金属化合物（主要是 WC、TiC 等，又称高温碳化物）微米数量级的粉末，用Co、Mo、Ni 等作粘结剂烧结而成的粉末冶金制品。与高速钢相比，它具有较高的硬度、耐磨性和红硬性；与超硬材料相比，它具有较高的韧性。由于硬质合金具有良好的综合性能，因此在刀具行业得到了广泛应用。 关键词：硬质合金；性能；硬度；选用 硬质合金是高硬度、难溶的金属化合物（主要是WC、TiC 等，又称高温碳化物）微米数量级的粉末，用Co、Mo、Ni 等作粘结剂烧结而成的粉末冶金制品。允许切削温度高达 800～1000℃；切削中碳钢，切削速度可达1.67m/min 以上。目前虽然可供使用的品种很多，新型的刀具材料也不断出现，但硬质合金仍是最受欢迎的一种刀具材料。与高速钢相比，它具有较高的硬度、耐磨性和红硬性；与超硬材料相比，它具有较高的韧性。由于硬质合金具有良好的综合性能，因此在刀具行业得到了广泛应用。 文章结合硬质合金的基本特性，对牌号的适当选用等进行了综述，并举例说明。 1 常用硬质合金材料的种类 常用的硬质合金材料按其化学成分与使用性能分为三类： 第一类是 WC-Co 合金，即钨钴类，ISO 标准以 K 表示，冶金部标准以 YG 表示。用数字代表钴的含量，如 YG6，表示含钴 6%，含 WC94%。 第二类是 WC-TiC-Co 合金，即钨钴钛类，ISO 标准以P 表示，冶金部标准以 YT 表示，用数字表示 TiC 的含量，如 YT15，表示含 TiC15%，其它 WC 和 Co 占 85%。而TiC+WC+Ni+Mo 合金为碳化钛基类，ISO 标准以 P 表示，冶金部标准以 YN 表示。 第三类是添加钽（Ta）铌（Nb）类，ISO 标准以 M 表示，冶金部标准以 YW 表示。 2 硬质合金刀具材料的选用分析 （1）WC-Co 合金包括YG3X、YG3、YG6X、YG6、YG8、YG6A 等，一般用于加工铸铁、有色金属及其合金。在切削铸铁及其它脆性材料时，由于形成崩碎切屑，局部压力很大，并具有一定的冲击性。而 WC-Co 合金硬度低于 WC-TiC-Co 合金，抗弯强度高于 WC-TiC-Co 合金，韧性较好，高于 WC-TiC-Co 合金，导热系数 WC-TiC-Co 合金，线膨胀系数小于 WC-TiC-Co 合金，焊接时产生裂纹的倾向性比 WC-TiC-Co 合金小，所以宜选用 WC-Co 合金。在 WC-Co 合金中，含Co 量越低，它的硬度...
