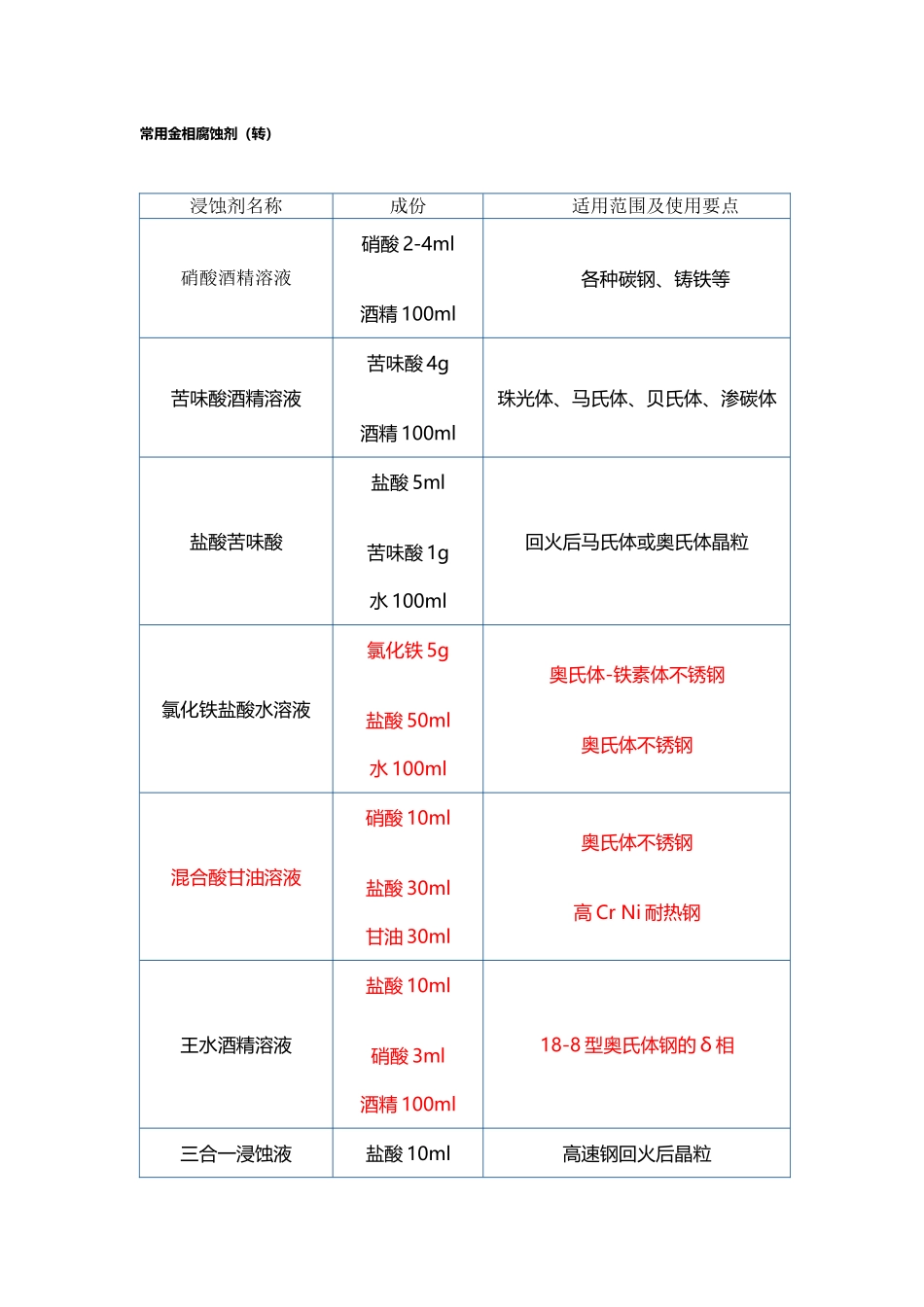

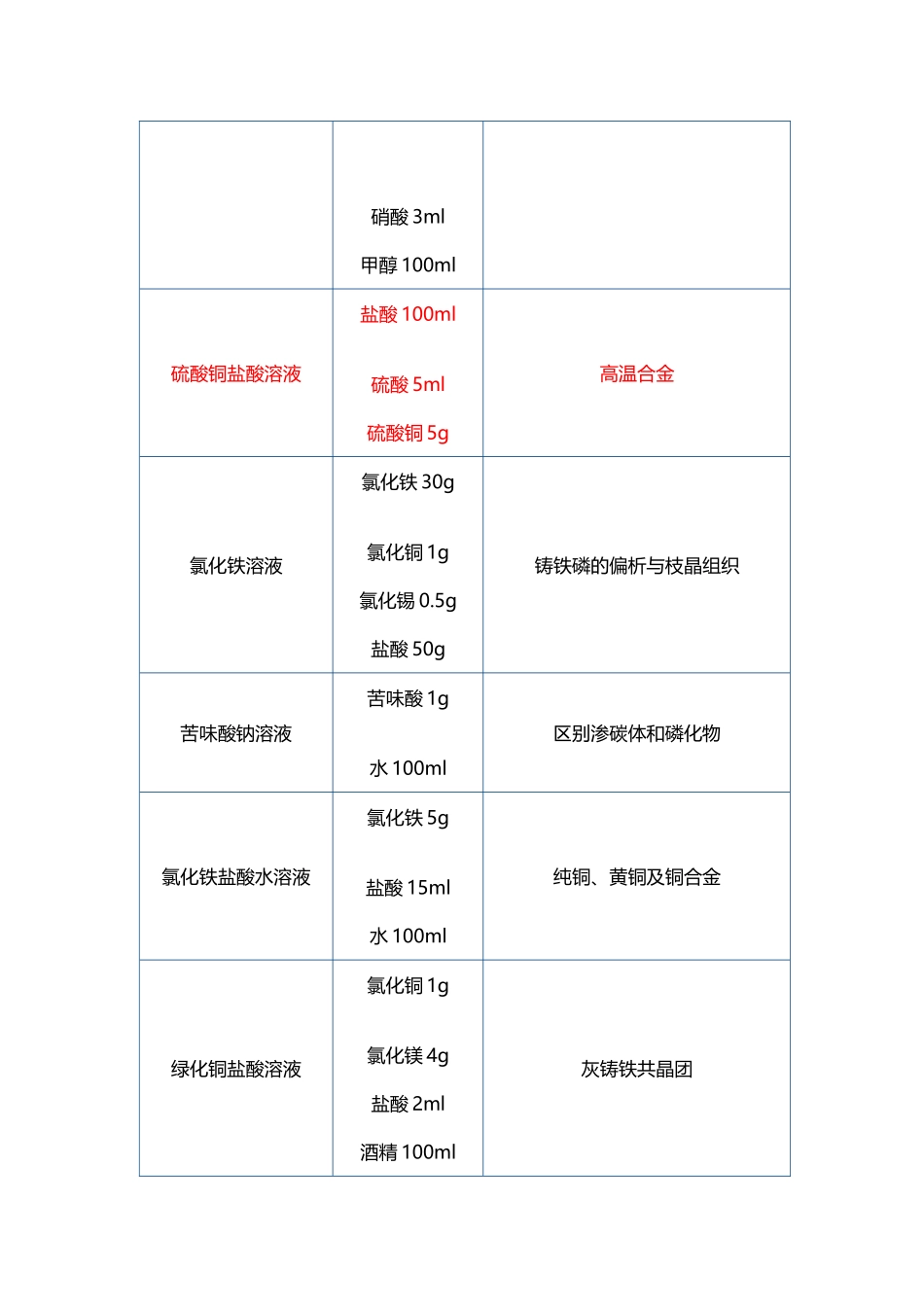

常用金相腐蚀剂(14 页)Good is good, but better carries it.精益求精，善益求善。常用金相腐蚀剂（转）浸蚀剂名称成份适用范围及使用要点硝酸酒精溶液硝酸 2-4ml酒精 100ml各种碳钢、铸铁等苦味酸酒精溶液苦味酸 4g酒精 100ml珠光体、马氏体、贝氏体、渗碳体盐酸苦味酸盐酸 5ml苦味酸 1g水 100ml回火后马氏体或奥氏体晶粒氯化铁盐酸水溶液氯化铁 5g盐酸 50ml水 100ml奥氏体-铁素体不锈钢奥氏体不锈钢混合酸甘油溶液硝酸 10ml盐酸 30ml甘油 30ml奥氏体不锈钢高 Cr Ni 耐热钢王水酒精溶液盐酸 10ml硝酸 3ml酒精 100ml18-8 型奥氏体钢的 δ 相三合一浸蚀液盐酸 10ml高速钢回火后晶粒硝酸 3ml甲醇 100ml硫酸铜盐酸溶液盐酸 100ml硫酸 5ml硫酸铜 5g高温合金氯化铁溶液氯化铁 30g氯化铜 1g氯化锡 0.5g盐酸 50g铸铁磷的偏析与枝晶组织苦味酸钠溶液苦味酸 1g水 100ml区别渗碳体和磷化物氯化铁盐酸水溶液氯化铁 5g盐酸 15ml水 100ml纯铜、黄铜及铜合金绿化铜盐酸溶液氯化铜 1g氯化镁 4g盐酸 2ml酒精 100ml灰铸铁共晶团硫酸铜-盐酸溶液硫酸铜 4g盐酸 20ml水 20ml灰铸铁共晶团硫酸铜-盐酸溶液硫酸铜 5g盐酸 50ml水 50ml高温合金盐酸-硫酸-硫酸铜溶液硫酸铜 5g盐酸 100ml硫酸 5ml高温合金复合试剂硝酸 30ml盐酸 15ml重铬酸钾 5g酒精 30ml苦味酸 1g氯化高铁 3g高温合金硬质合金试剂A 饱和的三氯化铁盐酸溶液B 新配置的 20%氢氧化钾水溶液硬质合金先在 A 试剂中浸蚀 1min，然后在 B 试剂中浸蚀 3min，WC 相（灰白色），TiC-WC 相(黄色)Co（黑色）+20%铁氰化钾水溶液氢氧化钾-铁氰化钾水新配置的 10%氢氧化钾水溶液+10%铁氰化钾水溶液硬质合金的 n 相混合酸硝酸 2.5ml氢氟酸 1ml盐酸 1.5ml水 95ml显示硬铝组织氢氟酸水溶液氢氟酸 0.5ml水 99.5ml显示一半铝合金组织苛性钠水溶液苛性钠 1g水 100ml显示铝与铝合金组织低倍组织浸蚀剂 序号 用 途 成 份 腐蚀方法 附 注 A101 大多数钢种 1:1(容积比工业盐酸水溶液 60-80℃热蚀 时间: 易切削钢 5-10min 碳素钢等 5-20min 合金钢等 15-20min 酸蚀后防锈方法: a. 中和法:用 10%氨水溶液浸泡后再以热水冲洗。 b. 钝化法:浸入浓硝酸 5秒再用热水冲洗。 c. 涂层保护法:涂清漆和塑料膜。 A102 奥氏体不锈钢.耐热钢 盐酸 10 份 硝酸 1 份 水 10 份 (容积比) 60-70℃热蚀 时间: 5-25min A1...
