常用阀门布置

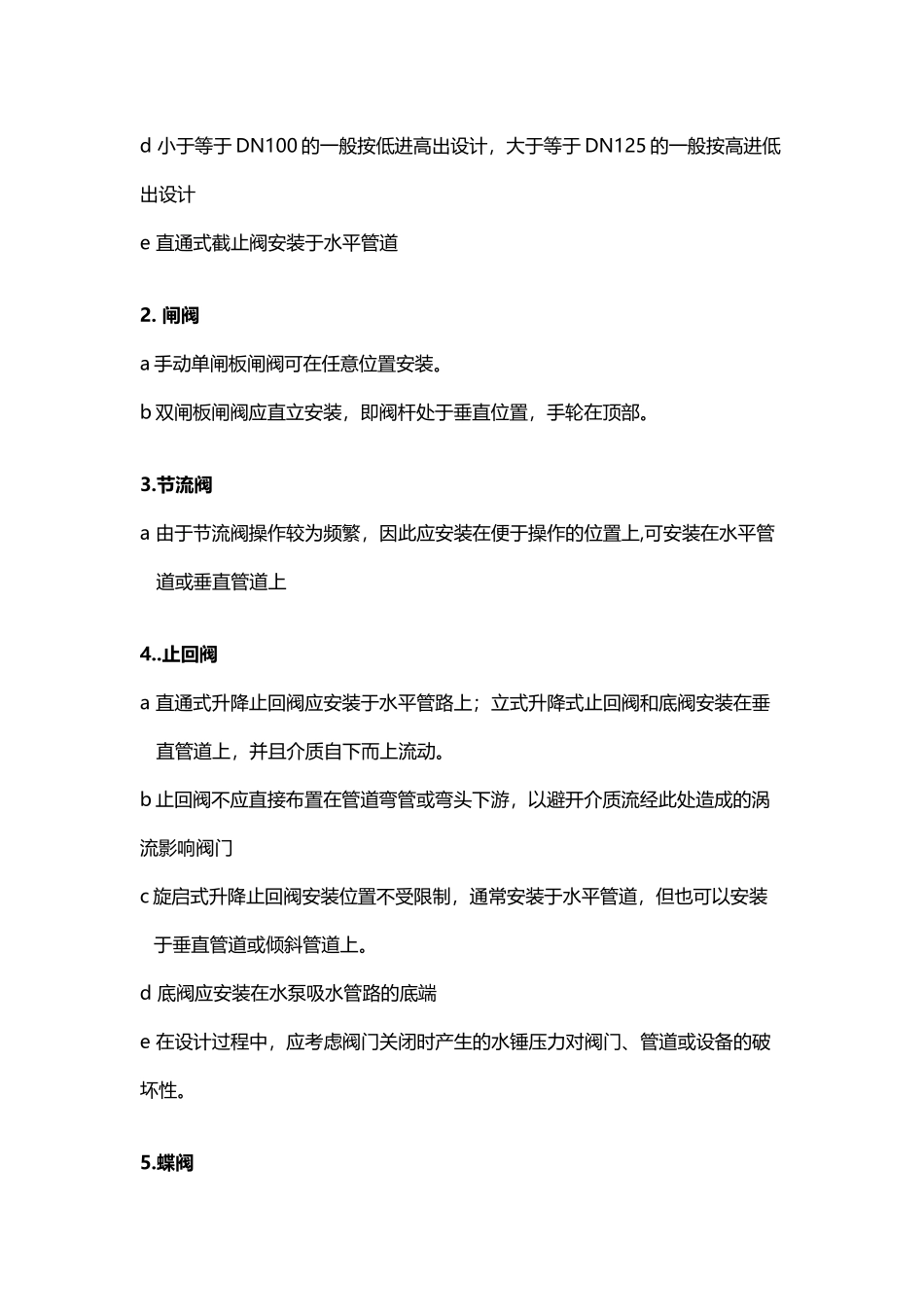

常用阀门布置(8 页)Good is good, but better carries it.精益求精，善益求善。阀门总体布置要求一般布置要求：1. 阀门应设置在容易接近且便于操作、维护的地方。成排管道上的阀门应集中布置。地面以下的管道阀门应设置在阀井内。2. 立管上阀门手轮中心一般距离操作面 1.2 米，不宜超过 1.8 米。3. 水平管道上的阀门，阀杆方向可按下列顺序确定：垂直向上、水平、向下倾斜 45 度，不允许垂直向下。4. 布置于操作平台周围的阀门的中心距操作平台边缘不宜大于 450mm。5. 阀杆水平安装的明杆式阀门，当阀门开启时，不得影响通行。6. 平行布置管道上的阀门，其中心线应尽量取齐，手轮间净距不应小于100mm，可错开布置。7. 塔、反应器、立式容器等设备底部管道上的阀门，不得布置在裙座内。8. 阀门应尽量靠近干管或设备安装，与设备管口连接的阀门宜直接连接，与装有剧毒介质设备相连接的管道上阀门，应与设备管口直接连接。9. 从干管上引出的水平支管，宜在靠近根部的水平管段设切断阀。常用阀门布置要求1 截止阀a 手轮、手柄操作的截止阀可安装在管道的任何位置上b 手轮、手柄及阀门传动机构不允许作起吊用c 安装时应使介质的流向与阀体上箭头所指方向一致d 小于等于 DN100 的一般按低进高出设计，大于等于 DN125 的一般按高进低出设计e 直通式截止阀安装于水平管道2. 闸阀a 手动单闸板闸阀可在任意位置安装。b 双闸板闸阀应直立安装，即阀杆处于垂直位置，手轮在顶部。3.节流阀a 由于节流阀操作较为频繁，因此应安装在便于操作的位置上,可安装在水平管道或垂直管道上4..止回阀a 直通式升降止回阀应安装于水平管路上；立式升降式止回阀和底阀安装在垂直管道上，并且介质自下而上流动。b 止回阀不应直接布置在管道弯管或弯头下游，以避开介质流经此处造成的涡流影响阀门c 旋启式升降止回阀安装位置不受限制，通常安装于水平管道，但也可以安装于垂直管道或倾斜管道上。d 底阀应安装在水泵吸水管路的底端e 在设计过程中，应考虑阀门关闭时产生的水锤压力对阀门、管道或设备的破坏性。5.蝶阀a 带扳手的蝶阀 ，可以安装在管道或设备的任何位置上。b 带传动机构的蝶阀，一般应直立安装或按产品说明书安装6 球阀a 带扳手操作的球阀，可安装在管道或设备的任意位置上7.隔膜阀a 隔膜阀不宜使用在真空管道和真空设备上b 带手轮的隔膜阀，可安装在管道或设备的任意位置上8．安全阀a 进口管的布置要求* 安全...
