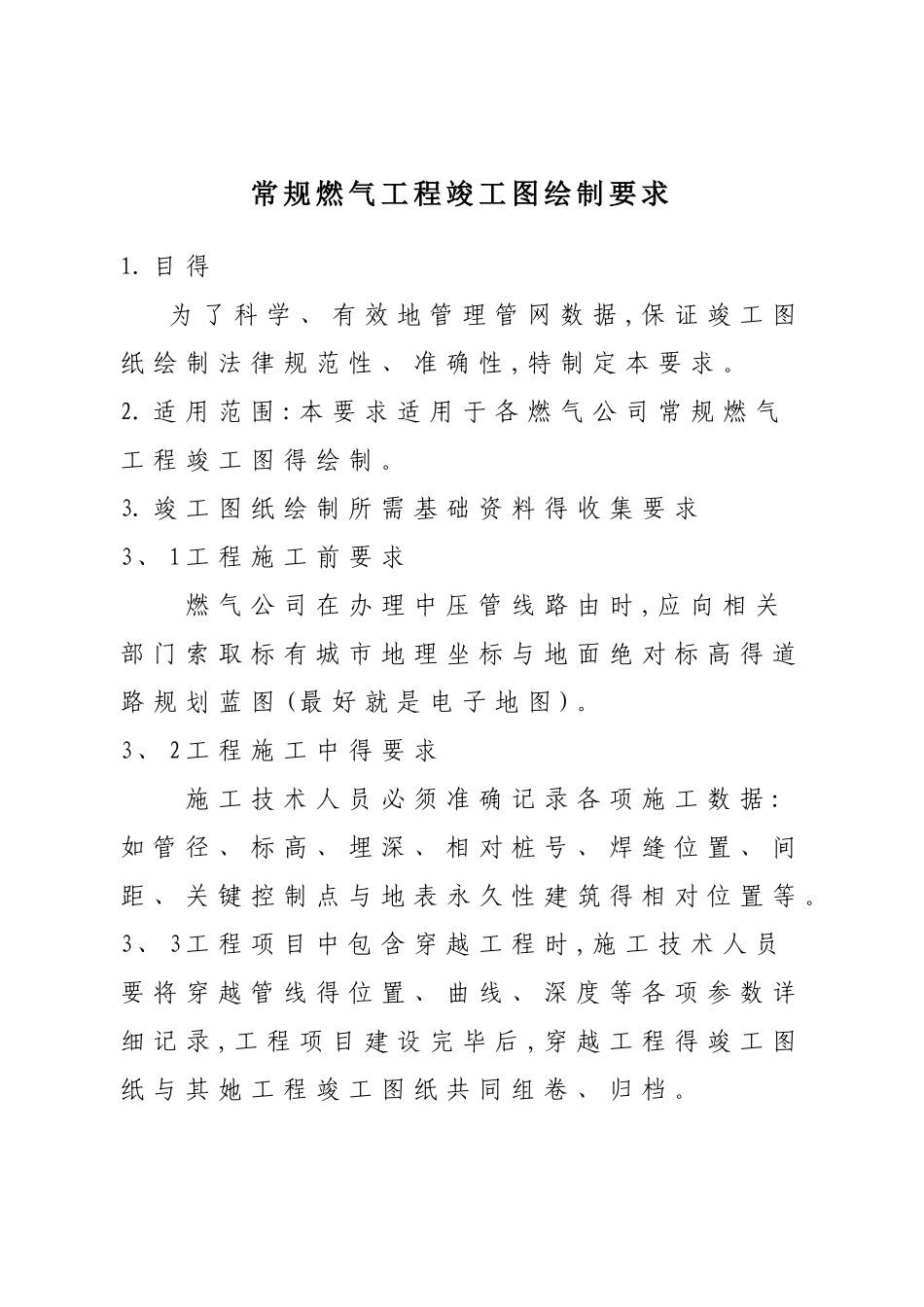

常 规 燃 气 工 程 竣 工 图 绘 制 要 求1. 目 得为 了 科 学 、 有 效 地 管 理 管 网 数 据 , 保 证 竣 工 图纸 绘 制 法 律 规 范 性 、 准 确 性 , 特 制 定 本 要 求 。2. 适 用 范 围 : 本 要 求 适 用 于 各 燃 气 公 司 常 规 燃 气工 程 竣 工 图 得 绘 制 。3. 竣 工 图 纸 绘 制 所 需 基 础 资 料 得 收 集 要 求3 、 1 工 程 施 工 前 要 求燃 气 公 司 在 办 理 中 压 管 线 路 由 时 , 应 向 相 关部 门 索 取 标 有 城 市 地 理 坐 标 与 地 面 绝 对 标 高 得 道路 规 划 蓝 图 ( 最 好 就 是 电 子 地 图 ) 。3 、 2 工 程 施 工 中 得 要 求施 工 技 术 人 员 必 须 准 确 记 录 各 项 施 工 数 据 :如 管 径 、 标 高 、 埋 深 、 相 对 桩 号 、 焊 缝 位 置 、 间距 、 关 键 控 制 点 与 地 表 永 久 性 建 筑 得 相 对 位 置 等 。3 、 3 工 程 项 目 中 包 含 穿 越 工 程 时 , 施 工 技 术 人 员要 将 穿 越 管 线 得 位 置 、 曲 线 、 深 度 等 各 项 参 数 详细 记 录 , 工 程 项 目 建 设 完 毕 后 , 穿 越 工 程 得 竣 工 图纸 与 其 她 工 程 竣 工 图 纸 共 同 组 卷 、 归 档 。4. 竣 工 图 得 绘 制4 、 1 绘 图 基 本 要 求4 、 1 、 1 执 行 “ 燃 气 工 程 制 图 标 准 CJJ/T 130-—2009” 中 得 “ 绘 图 基 本 要 求 ” 各 条 款 。 其 中 管 线应 用 粗 实 线 绘 制 , 建 筑 、 道 路 应 用 细 实 线 绘 制 , 所有 工 程 都 需 绘 制 竣 工 图 ;4 、 1 、 2 竣 工 图 纸 采 纳 计 算 机 绘 制 得 底 图 蓝 晒 图 ,不 得 用 修 改 得 施 工 图 当 做 竣 工 图 , 图 幅 采 纳 国 家标 准 图 幅 ( 规 格 为 A0,A1,A2,A3,A4), 计 算 机 出 图 必 须清 楚 , 不 得 使 用 计 算 机 所 出 图 纸 得 复 印 件 , 所 有 竣工 图 均 应 加 盖 竣 工 图 章 。4 、 2 竣 工 图 分 类 及 要 求4 ...
