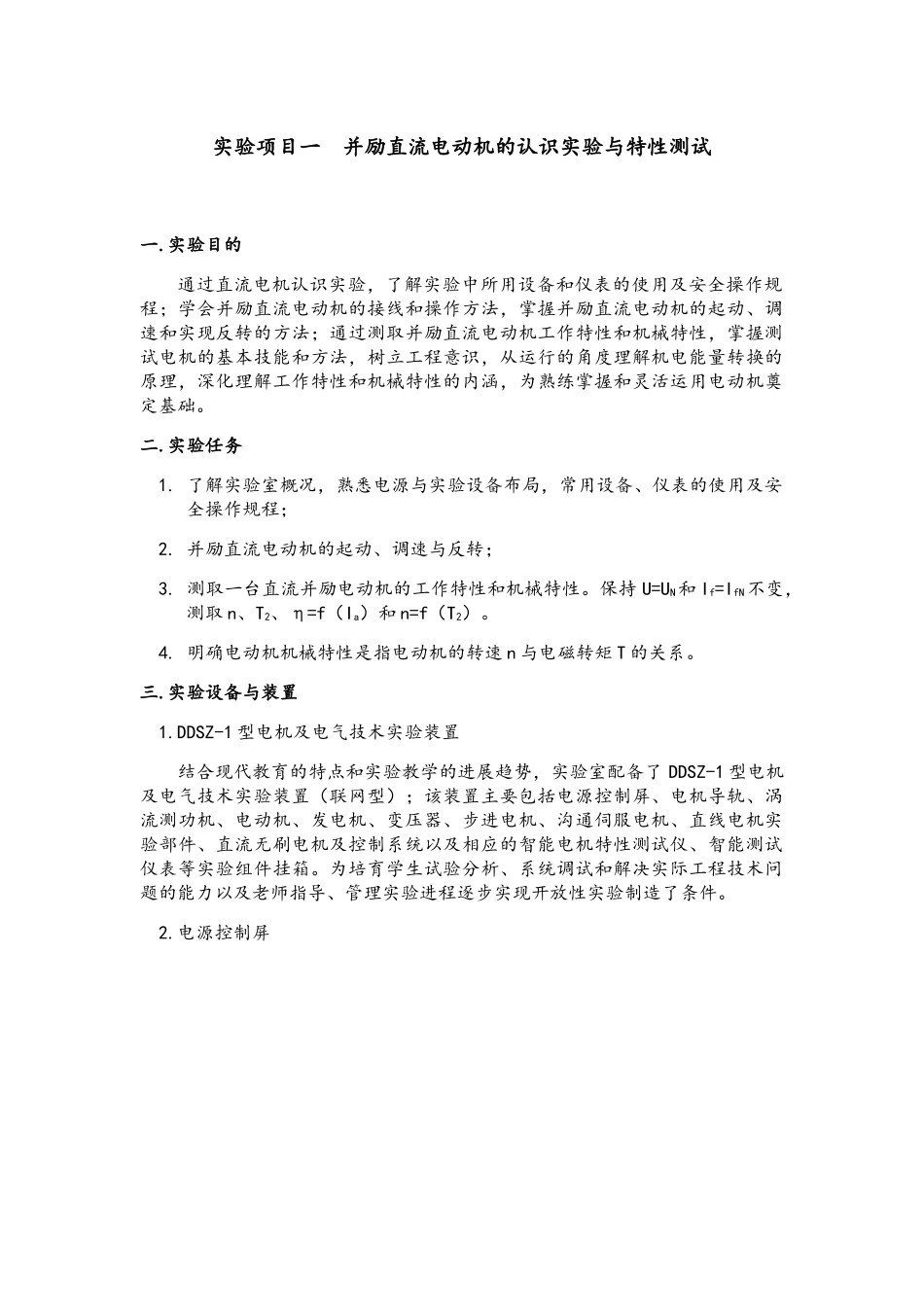

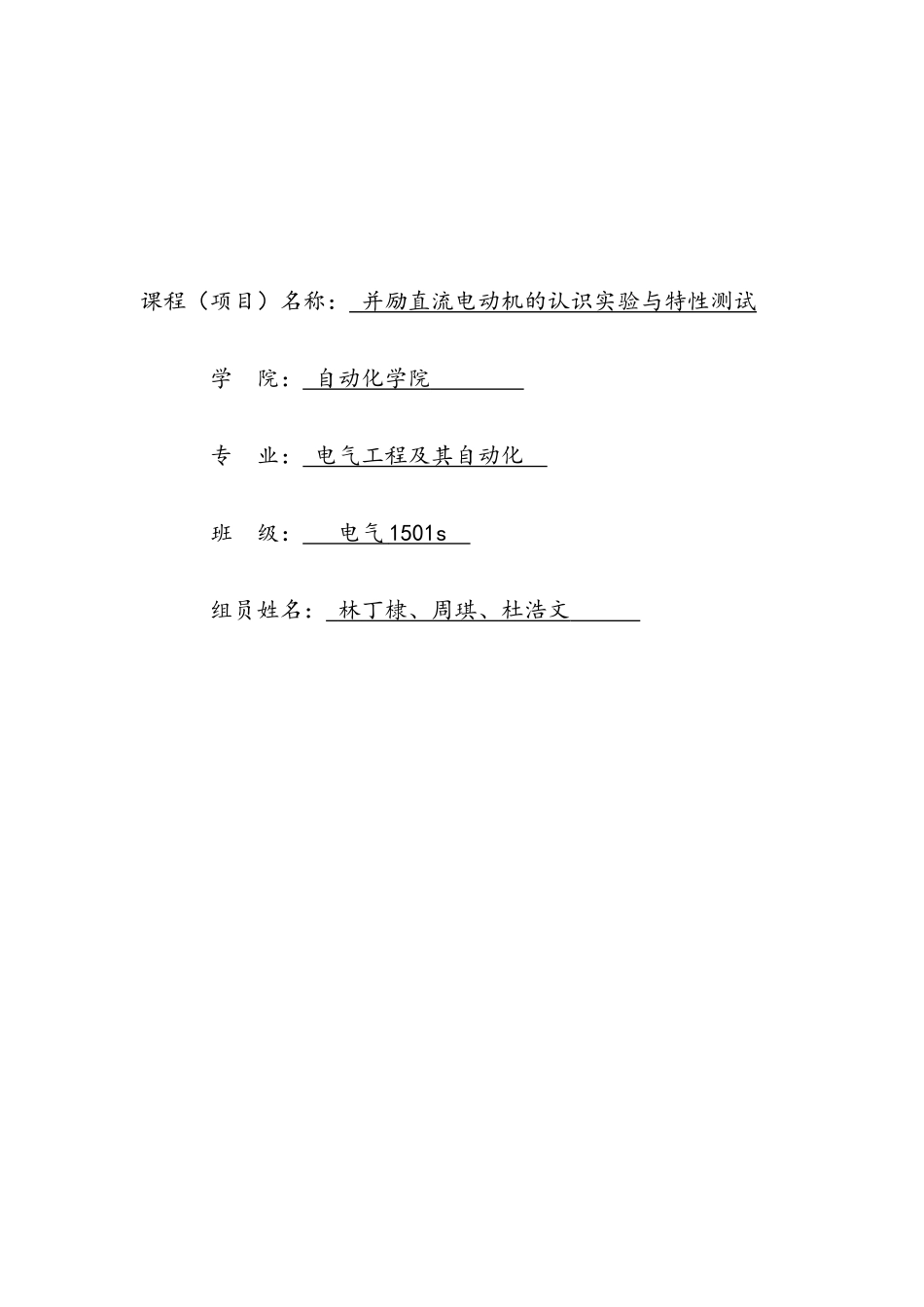

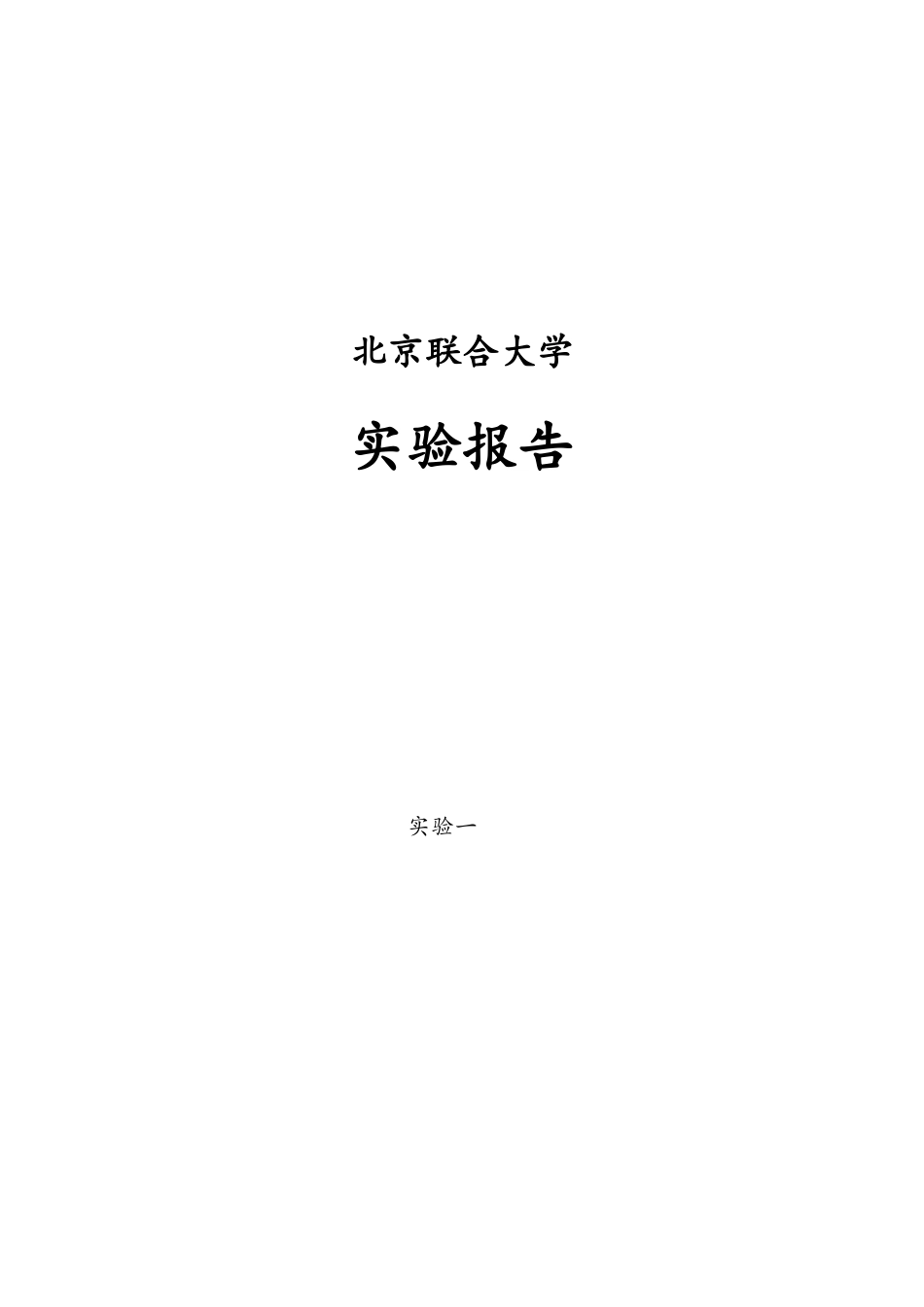

北京联合大学实验报告 实验一课程（项目）名称： 并励直流电动机的认识实验与特性测试 学 院： 自动化 学院 专 业： 电气工程及其自动化 班 级： 电气 1501s 组员姓名： 林丁棣、周琪、杜浩文 实验项目一 并励直流电动机的认识实验与特性测试一.实验目的通过直流电机认识实验，了解实验中所用设备和仪表的使用及安全操作规程；学会并励直流电动机的接线和操作方法，掌握并励直流电动机的起动、调速和实现反转的方法；通过测取并励直流电动机工作特性和机械特性，掌握测试电机的基本技能和方法，树立工程意识，从运行的角度理解机电能量转换的原理，深化理解工作特性和机械特性的内涵，为熟练掌握和灵活运用电动机奠定基础。二.实验任务1. 了解实验室概况，熟悉电源与实验设备布局，常用设备、仪表的使用及安全操作规程；2. 并励直流电动机的起动、调速与反转；3. 测取一台直流并励电动机的工作特性和机械特性。保持 U=UN和 If=IfN不变，测取 n、T2、η=f（Ia）和 n=f（T2）。4. 明确电动机机械特性是指电动机的转速 n 与电磁转矩 T 的关系。三.实验设备与装置1.DDSZ-1 型电机及电气技术实验装置结合现代教育的特点和实验教学的进展趋势，实验室配备了 DDSZ-1 型电机及电气技术实验装置（联网型）；该装置主要包括电源控制屏、电机导轨、涡流测功机、电动机、发电机、变压器、步进电机、沟通伺服电机、直线电机实验部件、直流无刷电机及控制系统以及相应的智能电机特性测试仪、智能测试仪表等实验组件挂箱。为培育学生试验分析、系统调试和解决实际工程技术问题的能力以及老师指导、管理实验进程逐步实现开放性实验制造了条件。2.电源控制屏图 3-1 DD01 电源控制屏3.智能电机特性测试及控制系统智能电机特性测试系统由导轨、涡流测功机、光码盘测速系统（配日本欧姆龙 1024 光电码器）和智能电机特性测试控制系统组件构成，图 3-2 所示为智能电机特性测试系统组成图。采纳此测试方式与传统的直流发电机作校正电机的测功方式相比，更为方便、直观，转矩可直接读数，将大大提高实验效率和精度。涡流测功机涡流测功机控制箱 D55-4被试电机电机导轨三相可调沟通电源 0~450V可调直流电源40~230V、3A直流励磁电源220V、0.5A钥匙式电源总开关三相可调输出线电压指示定时器兼报警记录仪图 3-2 智能电机特性测试系统组成图D55-4 涡流测功机控制箱是最新研制的电机参数测量部件，它与电机实验台配套使用，采纳标...
