底板大体积混凝土施工方法

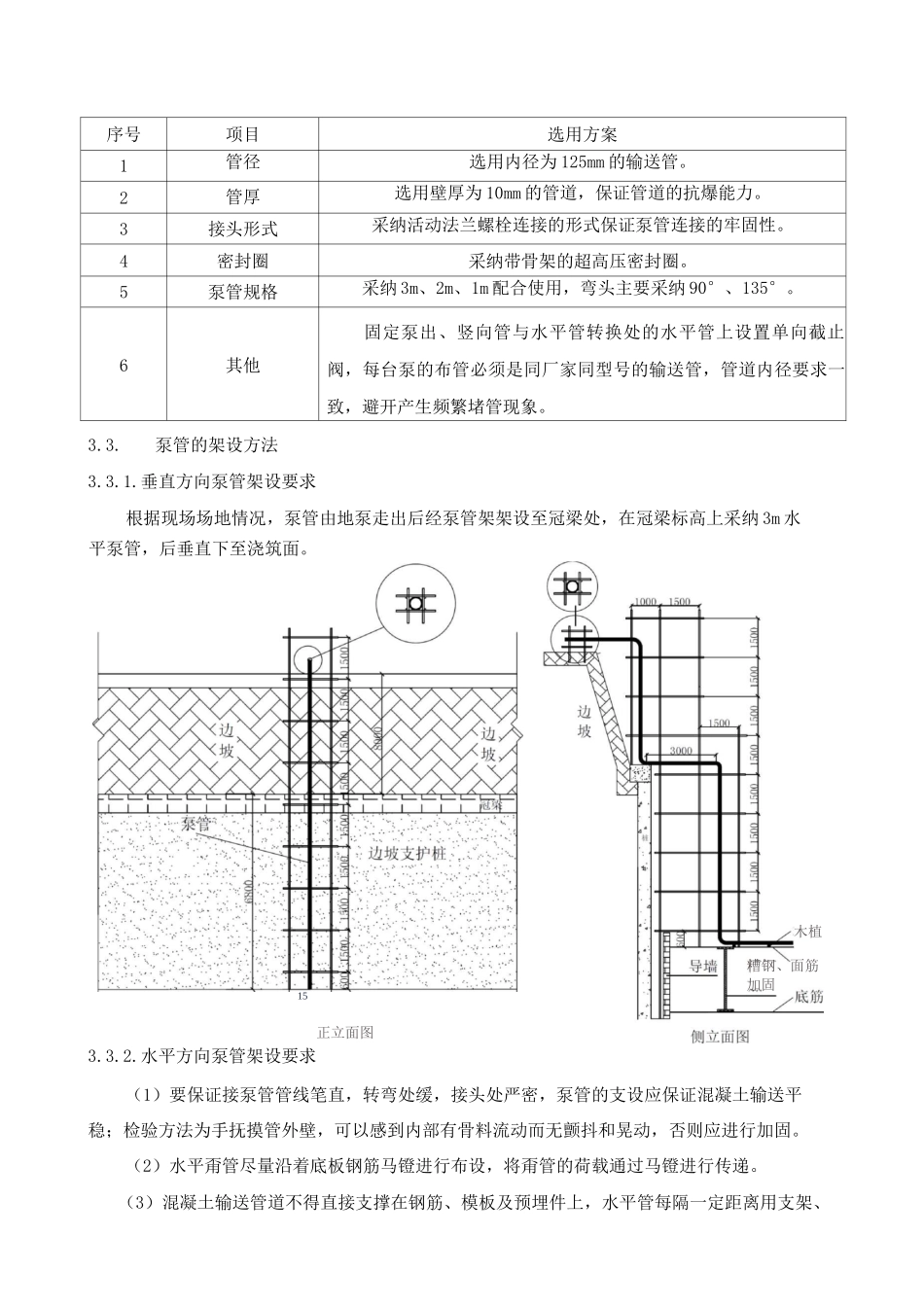

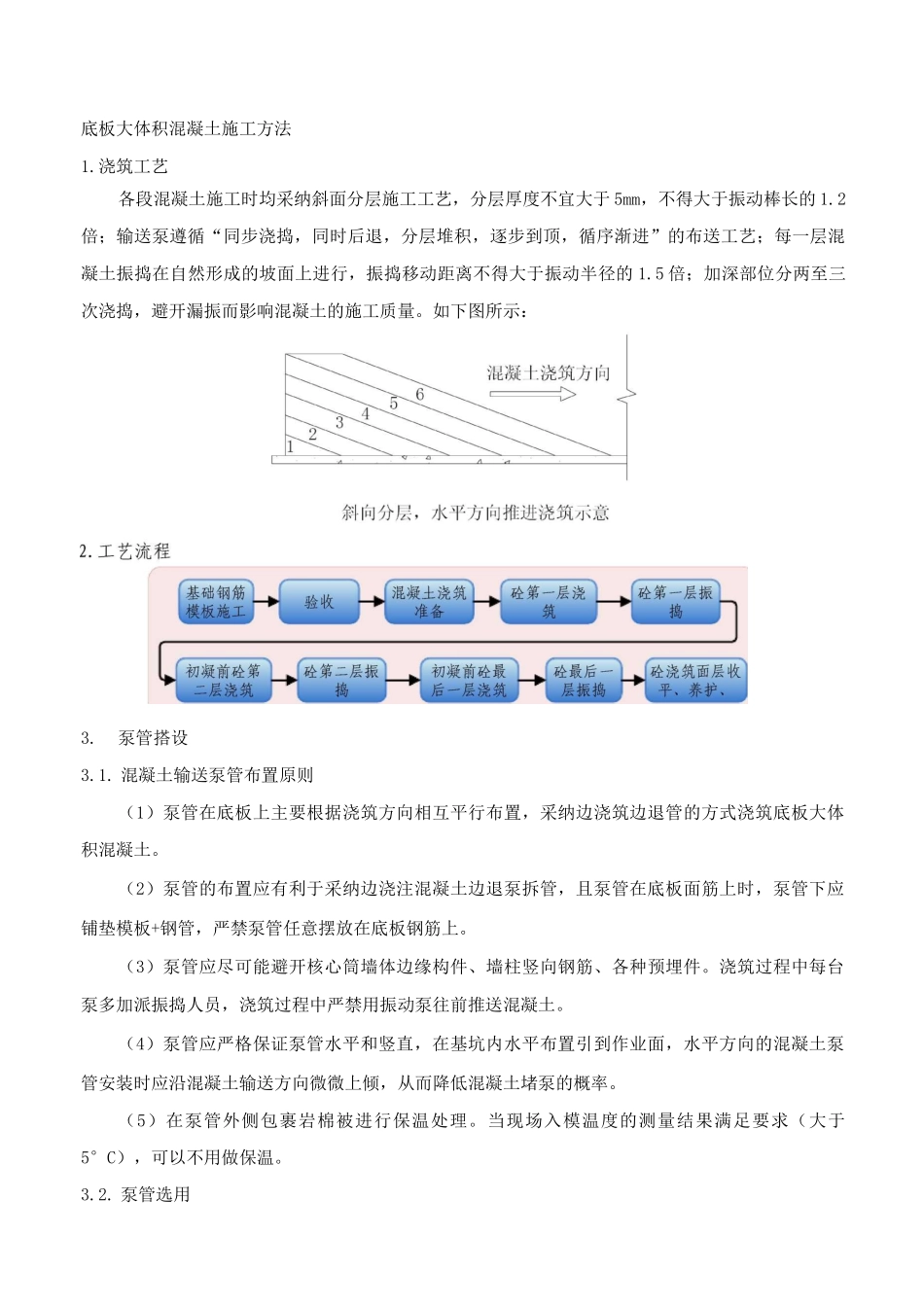

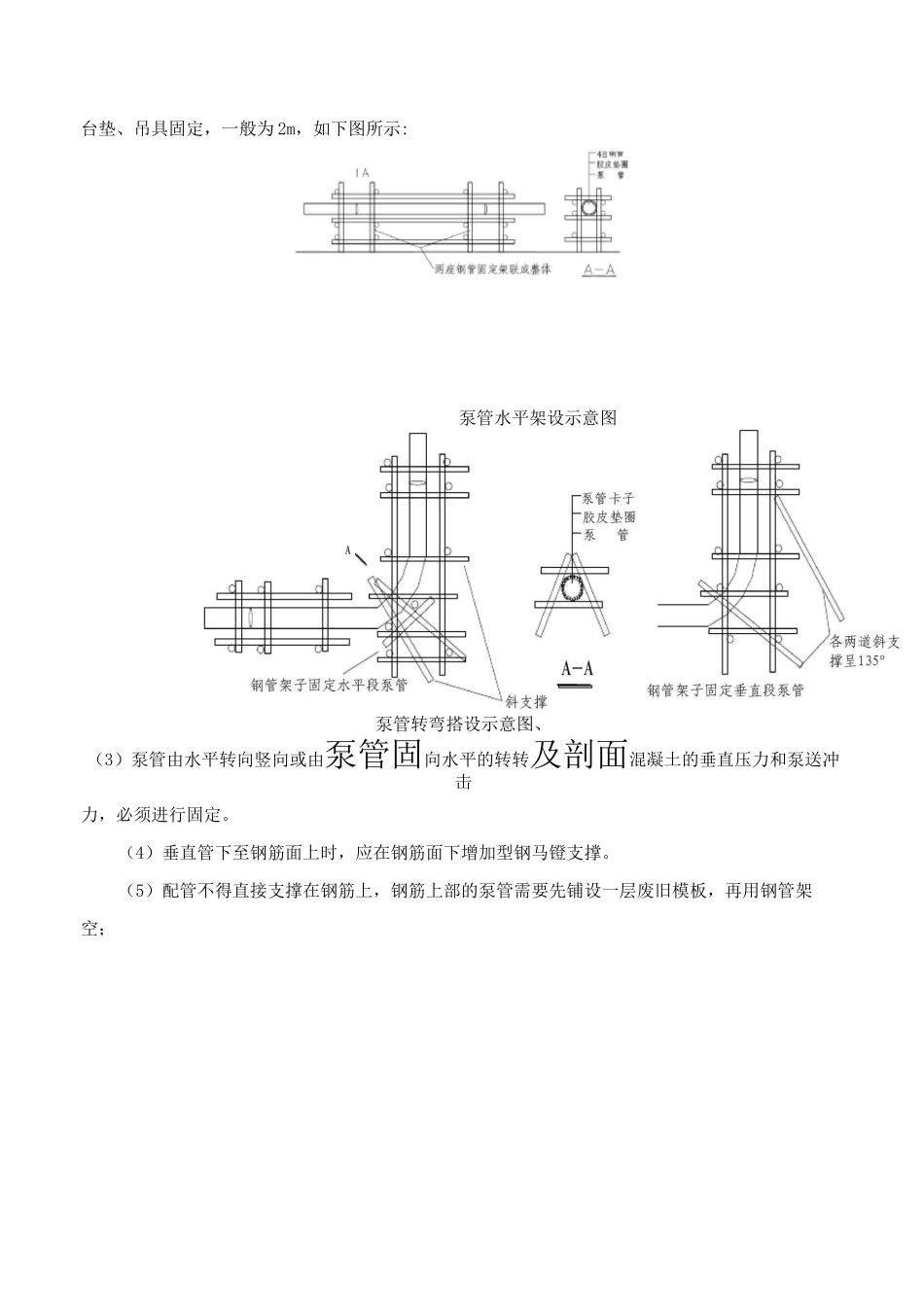

底板大体积混凝土施工方法1.浇筑工艺各段混凝土施工时均采纳斜面分层施工工艺，分层厚度不宜大于 5mm，不得大于振动棒长的 1.2倍；输送泵遵循“同步浇捣，同时后退，分层堆积，逐步到顶，循序渐进”的布送工艺；每一层混凝土振捣在自然形成的坡面上进行，振捣移动距离不得大于振动半径的 1.5 倍；加深部位分两至三次浇捣，避开漏振而影响混凝土的施工质量。如下图所示：3.泵管搭设3.1. 混凝土输送泵管布置原则（1）泵管在底板上主要根据浇筑方向相互平行布置，采纳边浇筑边退管的方式浇筑底板大体积混凝土。（2）泵管的布置应有利于采纳边浇注混凝土边退泵拆管，且泵管在底板面筋上时，泵管下应铺垫模板+钢管，严禁泵管任意摆放在底板钢筋上。（3）泵管应尽可能避开核心筒墙体边缘构件、墙柱竖向钢筋、各种预埋件。浇筑过程中每台泵多加派振捣人员，浇筑过程中严禁用振动泵往前推送混凝土。（4）泵管应严格保证泵管水平和竖直，在基坑内水平布置引到作业面，水平方向的混凝土泵管安装时应沿混凝土输送方向微微上倾，从而降低混凝土堵泵的概率。（5）在泵管外侧包裹岩棉被进行保温处理。当现场入模温度的测量结果满足要求（大于5°C），可以不用做保温。3.2. 泵管选用序号项目选用方案1管径选用内径为 125mm 的输送管。2管厚选用壁厚为 10mm 的管道，保证管道的抗爆能力。3接头形式采纳活动法兰螺栓连接的形式保证泵管连接的牢固性。4密封圈采纳带骨架的超高压密封圈。5泵管规格采纳 3m、2m、1m 配合使用，弯头主要采纳 90°、135°。6其他固定泵出、竖向管与水平管转换处的水平管上设置单向截止阀，每台泵的布管必须是同厂家同型号的输送管，管道内径要求一致，避开产生频繁堵管现象。3.3.泵管的架设方法3.3.1.垂直方向泵管架设要求根据现场场地情况，泵管由地泵走出后经泵管架架设至冠梁处，在冠梁标高上采纳 3m 水3.3.2.水平方向泵管架设要求（1）要保证接泵管管线笔直，转弯处缓，接头处严密，泵管的支设应保证混凝土输送平稳；检验方法为手抚摸管外壁，可以感到内部有骨料流动而无颤抖和晃动，否则应进行加固。（2）水平甭管尽量沿着底板钢筋马镫进行布设，将甭管的荷载通过马镫进行传递。（3）混凝土输送管道不得直接支撑在钢筋、模板及预埋件上，水平管每隔一定距离用支架、糟钢、面筋加固平泵管，后垂直下至浇筑面。15正立面图木植台垫、吊具固定，一般为 2m，如下图所示:泵管水平架设示意图泵管转弯搭设示意图、（3）泵管...
