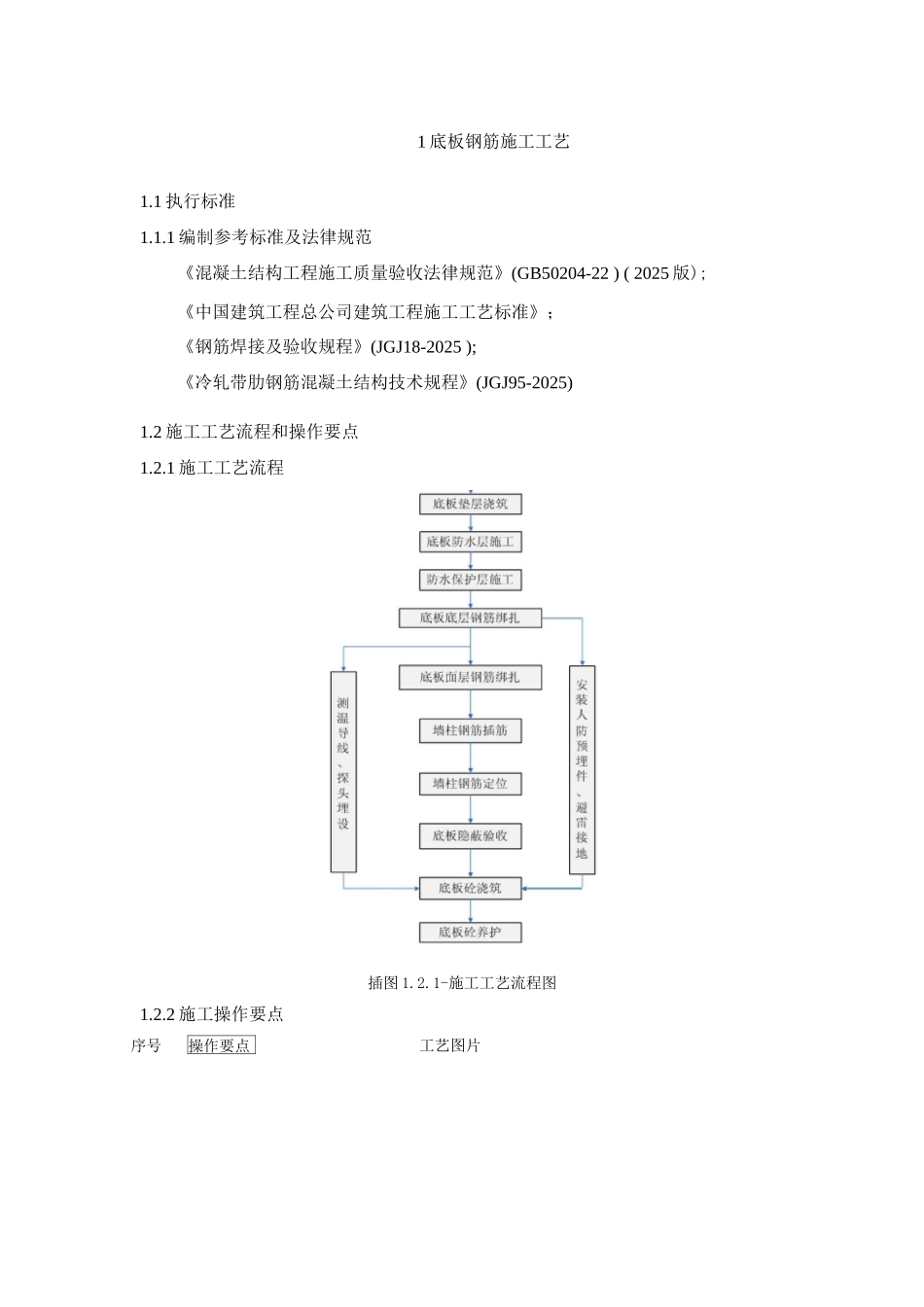

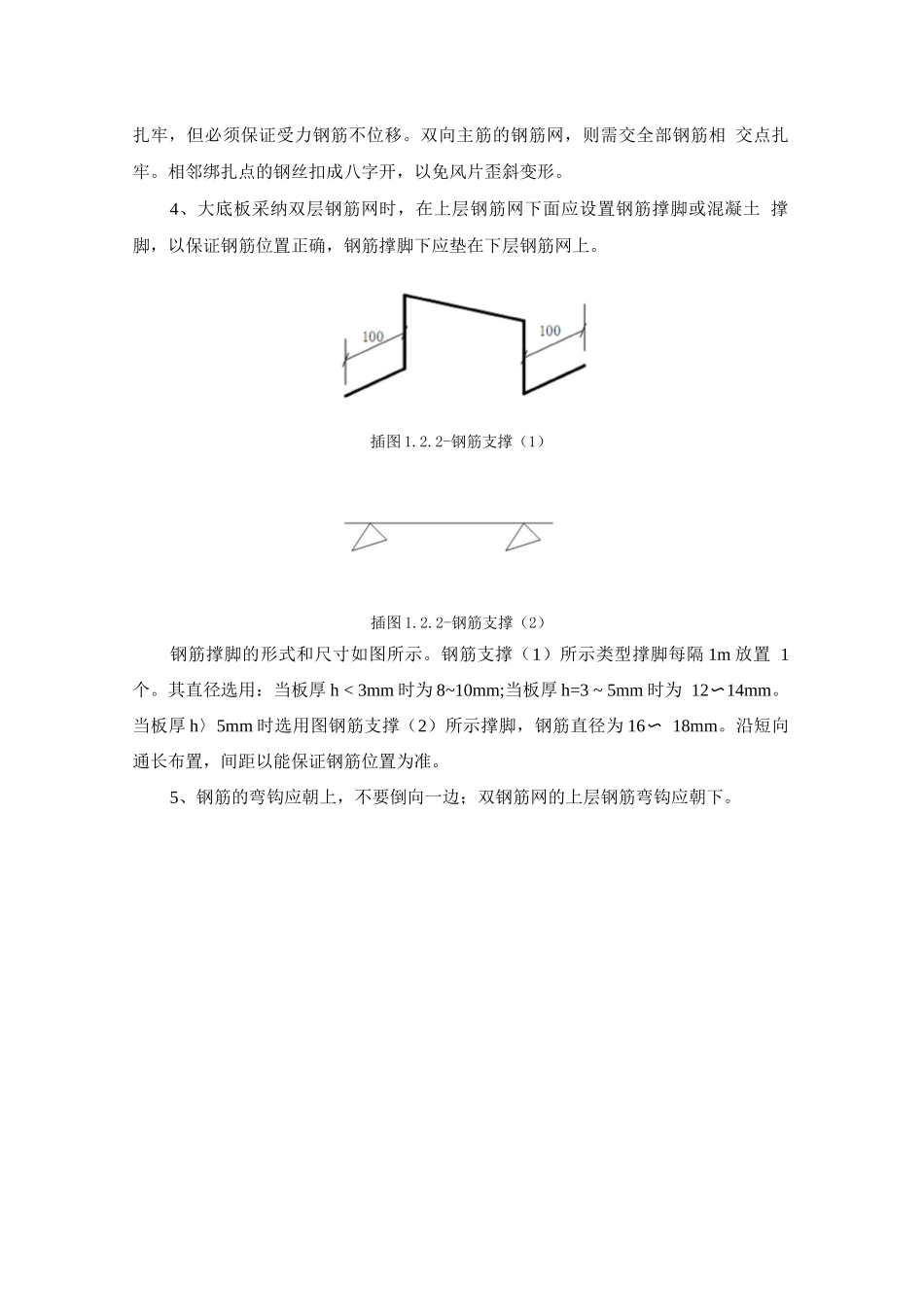

1 底板钢筋施工工艺1.1 执行标准1.1.1 编制参考标准及法律规范《混凝土结构工程施工质量验收法律规范》(GB50204-22 ) ( 2025 版);《中国建筑工程总公司建筑工程施工工艺标准》；《钢筋焊接及验收规程》(JGJ18-2025 );《冷轧带肋钢筋混凝土结构技术规程》(JGJ95-2025)1.2 施工工艺流程和操作要点1.2.1 施工工艺流程1.2.2 施工操作要点序号操作要点工艺图片插图 1.2.1-施工工艺流程图1、将基础垫层清扫洁净，用石笔和墨斗在上面弹放钢筋位置线。2、按钢筋位置线布放基础钢筋。3、绑扎钢筋，四周两行钢筋交叉点应每点绑扎牢。中间部分交叉点可相隔 交错4双层钢筋时安放支撑架1弹放钢筋位置线3绑扎钢筋2 放基础钢筋5 墙柱钢筋插筋扎牢，但必须保证受力钢筋不位移。双向主筋的钢筋网，则需交全部钢筋相 交点扎牢。相邻绑扎点的钢丝扣成八字开，以免风片歪斜变形。4、大底板采纳双层钢筋网时，在上层钢筋网下面应设置钢筋撑脚或混凝土 撑脚，以保证钢筋位置正确，钢筋撑脚下应垫在下层钢筋网上。钢筋撑脚的形式和尺寸如图所示。钢筋支撑（1）所示类型撑脚每隔 1m 放置 1个。其直径选用：当板厚 h < 3mm 时为 8~10mm;当板厚 h=3 ~ 5mm 时为 12〜14mm。当板厚 h〉5mm 时选用图钢筋支撑（2）所示撑脚，钢筋直径为 16 〜 18mm。沿短向通长布置，间距以能保证钢筋位置为准。5、钢筋的弯钩应朝上，不要倒向一边；双钢筋网的上层钢筋弯钩应朝下。插图 1.2.2-钢筋支撑（1）插图 1.2.2-钢筋支撑（2）
