建筑垃圾砖粉复合矿物掺和料试验研究

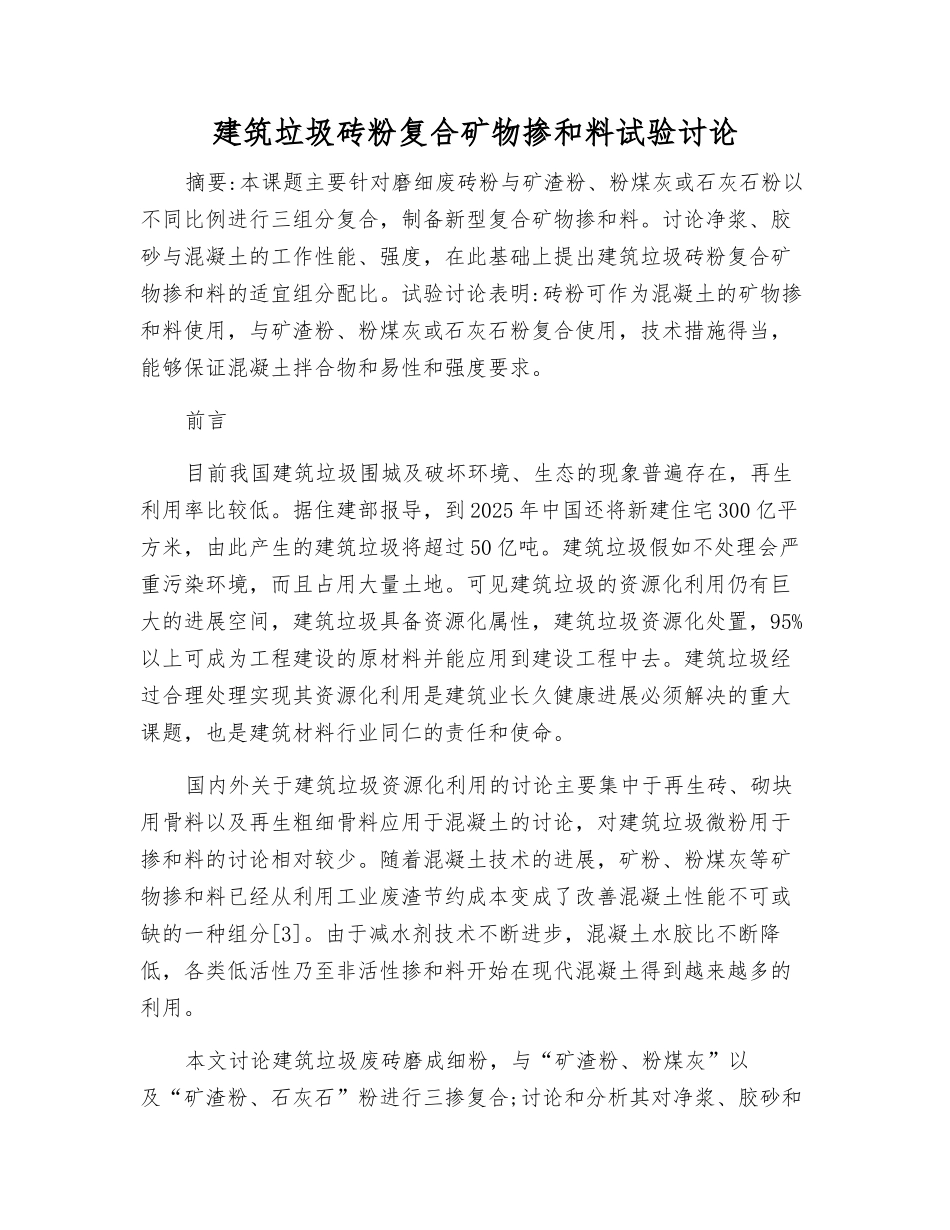

建筑垃圾砖粉复合矿物掺和料试验讨论摘要:本课题主要针对磨细废砖粉与矿渣粉、粉煤灰或石灰石粉以不同比例进行三组分复合，制备新型复合矿物掺和料。讨论净浆、胶砂与混凝土的工作性能、强度，在此基础上提出建筑垃圾砖粉复合矿物掺和料的适宜组分配比。试验讨论表明:砖粉可作为混凝土的矿物掺和料使用，与矿渣粉、粉煤灰或石灰石粉复合使用，技术措施得当，能够保证混凝土拌合物和易性和强度要求。前言目前我国建筑垃圾围城及破坏环境、生态的现象普遍存在，再生利用率比较低。据住建部报导，到 2025 年中国还将新建住宅 300 亿平方米，由此产生的建筑垃圾将超过 50 亿吨。建筑垃圾假如不处理会严重污染环境，而且占用大量土地。可见建筑垃圾的资源化利用仍有巨大的进展空间，建筑垃圾具备资源化属性，建筑垃圾资源化处置，95%以上可成为工程建设的原材料并能应用到建设工程中去。建筑垃圾经过合理处理实现其资源化利用是建筑业长久健康进展必须解决的重大课题，也是建筑材料行业同仁的责任和使命。国内外关于建筑垃圾资源化利用的讨论主要集中于再生砖、砌块用骨料以及再生粗细骨料应用于混凝土的讨论，对建筑垃圾微粉用于掺和料的讨论相对较少。随着混凝土技术的进展，矿粉、粉煤灰等矿物掺和料已经从利用工业废渣节约成本变成了改善混凝土性能不可或缺的一种组分[3]。由于减水剂技术不断进步，混凝土水胶比不断降低，各类低活性乃至非活性掺和料开始在现代混凝土得到越来越多的利用。本文讨论建筑垃圾废砖磨成细粉，与“矿渣粉、粉煤灰”以及“矿渣粉、石灰石”粉进行三掺复合;讨论和分析其对净浆、胶砂和混凝土工作性与强度的影响。通过讨论建筑垃圾砖粉复合矿物掺和料合适的组分配比和验证细度与需水量比指标，为生产中合理控制砖粉复合矿物掺和料质量提供参考。1 原材料和试验方法1.1 试验原材料(1)水泥:北京金隅水泥厂生产的 P·O42.5 水泥，比表面积390m2/kg，标准稠度用水量 29.3%，实测 28d 抗压抗折强度分别为52.2MPa、9.7MPa。(2)粉煤灰:密度 2.2g/cm3 比表面积 410m2/kg，需水量比 98%。(3)矿渣粉:采纳 S95 级矿渣粉，密度 2.89g/cm3，比表面积460m2/kg，流动度比 96%。(4)石灰石粉:密度 2.76g/cm3，比表面积 440m2/kg，流动度比103%。(5)建筑垃圾砖粉:所用砖粉由废砖破裂后磨制，细度 45μm 筛余为 9.9%，需水量比为 100%。(6)细骨料:混凝土用砂为 60%机制砂+40%河砂，细度模数 2.9。(7)粗骨料:本实验...
