建筑工程施工临时用电布置

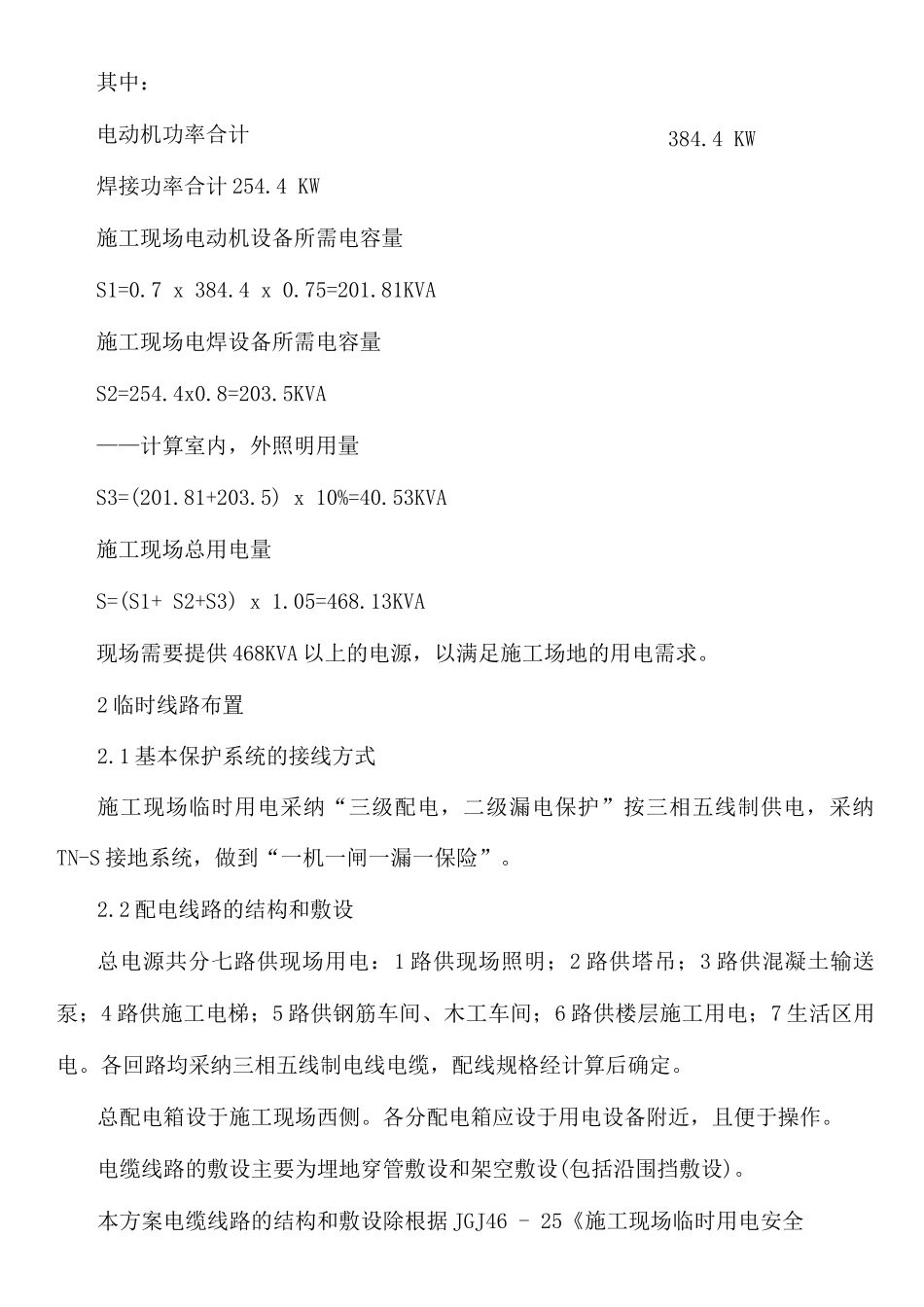

建筑工程施工临时用电布置配电房设在 2#楼东边，本工程现场临时用电实行 TN-S 供电系统，放射式多路主干线送至各用电区域，然后在每个供电区域内再分级放射式或树干式构成配电网络。本临时用电设计已充分考虑结构施工和装修施工各分包用电所需。1 现场施工用电计算施工现场用电高峰期应出现在混凝土浇筑时各机械均正常运转，此时施工现场总用电量如下所示。计算现场电动机总功率：机械名称单位功率台数总功率塔吊40KW180 KW施工电梯30 KW260 KW混凝土输送泵75 KW2150 KW平板振动器2.2 KW24.4KW插入式振动棒电机1.5 KW515 KW钢筋调直机4.5 KW19KW钢筋切断机4.5 KW19 KW钢筋弯曲机4.5 KW29 KW钢筋对焊机1 KVA11 KVA沟通电焊机38.6 KVA4154.4KVA圆锯4.5 KW29 KW压刨6 KW212 KW平刨6 KW212 KW多级泵7.5 KW215 KW其中：电动机功率合计焊接功率合计 254.4 KW施工现场电动机设备所需电容量S1=0.7 x 384.4 x 0.75=201.81KVA施工现场电焊设备所需电容量S2=254.4x0.8=203.5KVA——计算室内，外照明用量S3=(201.81+203.5) x 10%=40.53KVA施工现场总用电量S=(S1+ S2+S3) x 1.05=468.13KVA现场需要提供 468KVA 以上的电源，以满足施工场地的用电需求。2 临时线路布置2.1 基本保护系统的接线方式施工现场临时用电采纳“三级配电，二级漏电保护”按三相五线制供电，采纳TN-S 接地系统，做到“一机一闸一漏一保险”。2.2 配电线路的结构和敷设总电源共分七路供现场用电：1 路供现场照明；2 路供塔吊；3 路供混凝土输送泵；4 路供施工电梯；5 路供钢筋车间、木工车间；6 路供楼层施工用电；7 生活区用电。各回路均采纳三相五线制电线电缆，配线规格经计算后确定。总配电箱设于施工现场西侧。各分配电箱应设于用电设备附近，且便于操作。电缆线路的敷设主要为埋地穿管敷设和架空敷设(包括沿围挡敷设)。本方案电缆线路的结构和敷设除根据 JGJ46 - 25《施工现场临时用电安全384.4 KW技术法律规范》进行设计外，同时考虑了以下几点:1）埋地电缆线路⑴ 选择最短路径并考虑已有和拟建建筑物的位置。⑵ 尽量减少穿越各种管道、堆放区。⑶ 不致受到各种机械损伤和腐蚀。⑷ 便于埋设和维修。⑸ 进出地面必须架设防护套管。2）沿围挡敷设沿围挡敷设，用专设卡子固定，每隔两米设一个专设卡子。3）楼内施工所需电源均为埋地引入，然后沿在建工程的竖井、垂直孔洞等垂直敷设，并尽量靠近用电负荷中心、，施工层均...
