脚手架课件pdfVIP免费

脚手架课件pdf_第1页
1/27
脚手架课件pdf_第2页
2/27
脚手架课件pdf_第3页
3/27

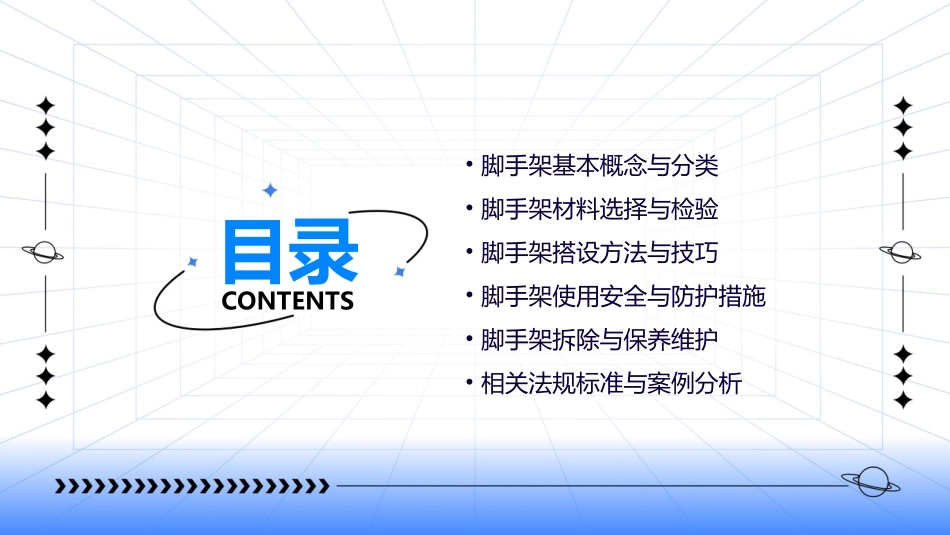

脚手架课件pdf•脚手架基本概念与分类•脚手架材料选择与检验•脚手架搭设方法与技巧•脚手架使用安全与防护措施•脚手架拆除与保养维护•相关法规标准与案例分析目录CONTENTS01脚手架基本概念与分类脚手架是为了保证各施工过程顺利进行而搭设的工作平台。按搭设的位置分为外脚手架、里脚手架;按材料不同可分为木脚手架、竹脚手架、钢管脚手架;按构造形式分为立杆式脚手架、桥式脚手架、门式脚手架、悬吊式脚手架、挂式脚手架、挑式脚手架、爬式脚手架。定义在建筑安装工程施工过程中,其外墙、内部装修以及高大建筑物的施工过程中,都需要采用不同形式的脚手架,才能达到高处作业的要求。作用定义及作用•扣件式钢管脚手架:使用普通钢管材料搭设的脚手架,具有装拆方便、承载力大、安全可靠等特点。•碗扣式钢管脚手架:采用碗扣方式连接的钢管脚手架,构造简单、受力性能好。•门式钢管脚手架:由门架、交叉支撑、连接棒、挂扣式脚手板或水平架、锁臂等组成基本结构,再设置水平加固杆、剪刀撑、扫地杆、封口杆、托座与底座,并采用连墙件与建筑物主体结构相连的一种标准化钢管脚手架。•承插型盘扣式钢管脚手架:由立杆、水平杆、斜杆、可调底座及可调托座等构配件组成的一种新型承插式钢管脚手架。脚手架类型适用于各种高度和形状的建筑物,搭设灵活,但材料消耗量大,成本较高。扣件式钢管脚手架碗扣式钢管脚手架门式钢管脚手架承插型盘扣式钢管脚手架适用于各种高度和形状的建筑物,搭设速度快,但碗扣连接处易松动,需定期检查。适用于室内装修和高度较低的建筑物,搭设方便,但稳定性相对较差。适用于各种高度和形状的建筑物,搭设速度快且稳定性好,但成本较高。适用范围与特点02脚手架材料选择与检验安全网挂设在脚手架外侧及操作层以下的垂直防护设施,一般采用密目式安全立网。钢管脚手架的主要承载构件,一般采用Q235普通碳素结构钢钢管,其质量应符合现行国家标准《直缝电焊钢管》或《低压流体输送用焊接钢管》的规定。扣件用于连接钢管的专用零件,分为直角扣件、旋转扣件和对接扣件三种。其质量应符合现行国家标准《钢管脚手架扣件》的规定。脚手板铺设在脚手架操作层上供工人行走和操作的构件,一般采用竹笆、木脚手板或钢脚手板。常用材料介绍安全性耐用性经济性环保性材料选用原则01020304所选材料必须满足安全要求,能够承受相应的荷载并保持稳定。所选材料应具有较长的使用寿命,能够抵抗恶劣环境和频繁使用带来的磨损。在满足安全和耐用性的前提下,应尽量选择价格合理、易于获取的材料。所选材料应符合环保要求,尽量使用可再生或可回收的材料。钢管检验扣件检验脚手板检验安全网检验材料检验方法及标准检查钢管的壁厚、外径、长度、弯曲度、锈蚀程度等,确保其符合国家标准和脚手架设计要求。检查脚手板的厚度、宽度、长度、含水率、腐朽程度等,确保其符合国家标准和脚手架设计要求。检查扣件的外观质量、尺寸偏差、抗滑性能、抗破坏性能等,确保其符合国家标准和脚手架设计要求。检查安全网的网目密度、耐贯穿性能、耐冲击性能等,确保其符合国家标准和脚手架设计要求。03脚手架搭设方法与技巧选择平整、坚实的地面,确保脚手架搭设稳定。确定搭设位置检查材料准备工具检查钢管、扣件、脚手板等材料的规格、质量和数量,确保符合设计要求。准备好扳手、锤子、钢丝绳等工具,以便搭设过程中使用。030201搭设前准备工作铺设脚手板在横杆上铺设脚手板,并用铁丝或扣件固定,确保作业人员安全。安装斜撑在脚手架四周及内部按要求设置斜撑,增加稳定性。搭设横杆在立杆上搭设横杆,形成脚手架的横向支撑。搭设基础根据地面情况,可选择夯实、铺设垫板等方式,确保基础稳定。竖立立杆将立杆按要求间距竖立,并使用扣件固定。搭设步骤详解控制搭设高度根据设计要求和安全规范,控制脚手架的搭设高度。安全第一在搭设过程中,始终注意安全,遵守安全操作规程。检查扣件确保扣件拧紧,无松动现象,防止脚手架变形或倒塌。保持平衡在搭设过程中,注意保持脚手架的平衡,避免倾斜或失稳。及时维护在使用过程中,定期检查和维护脚手架,确保其稳定性和安全性。搭...
