建筑电气施工中电线管预埋施工工艺

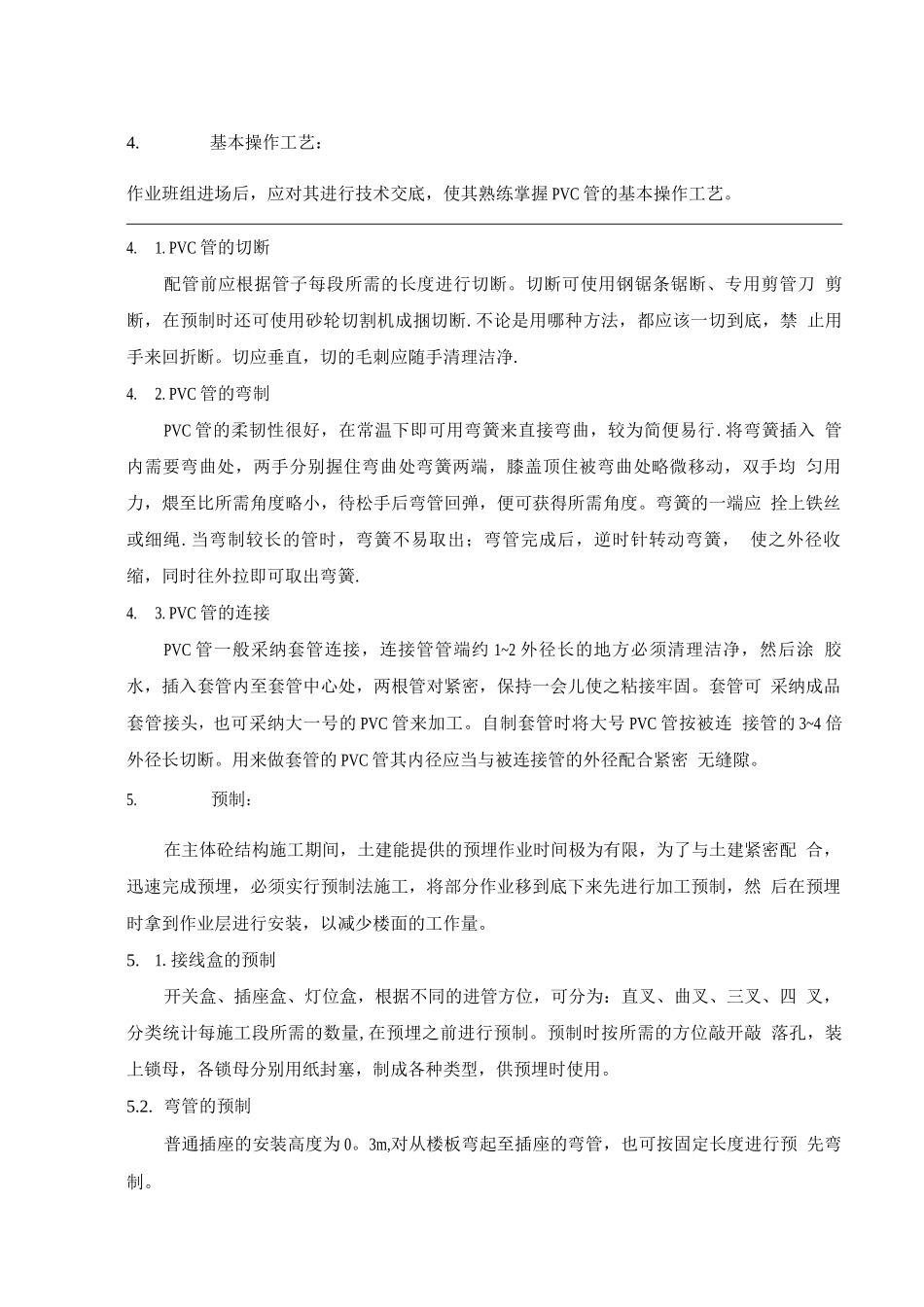

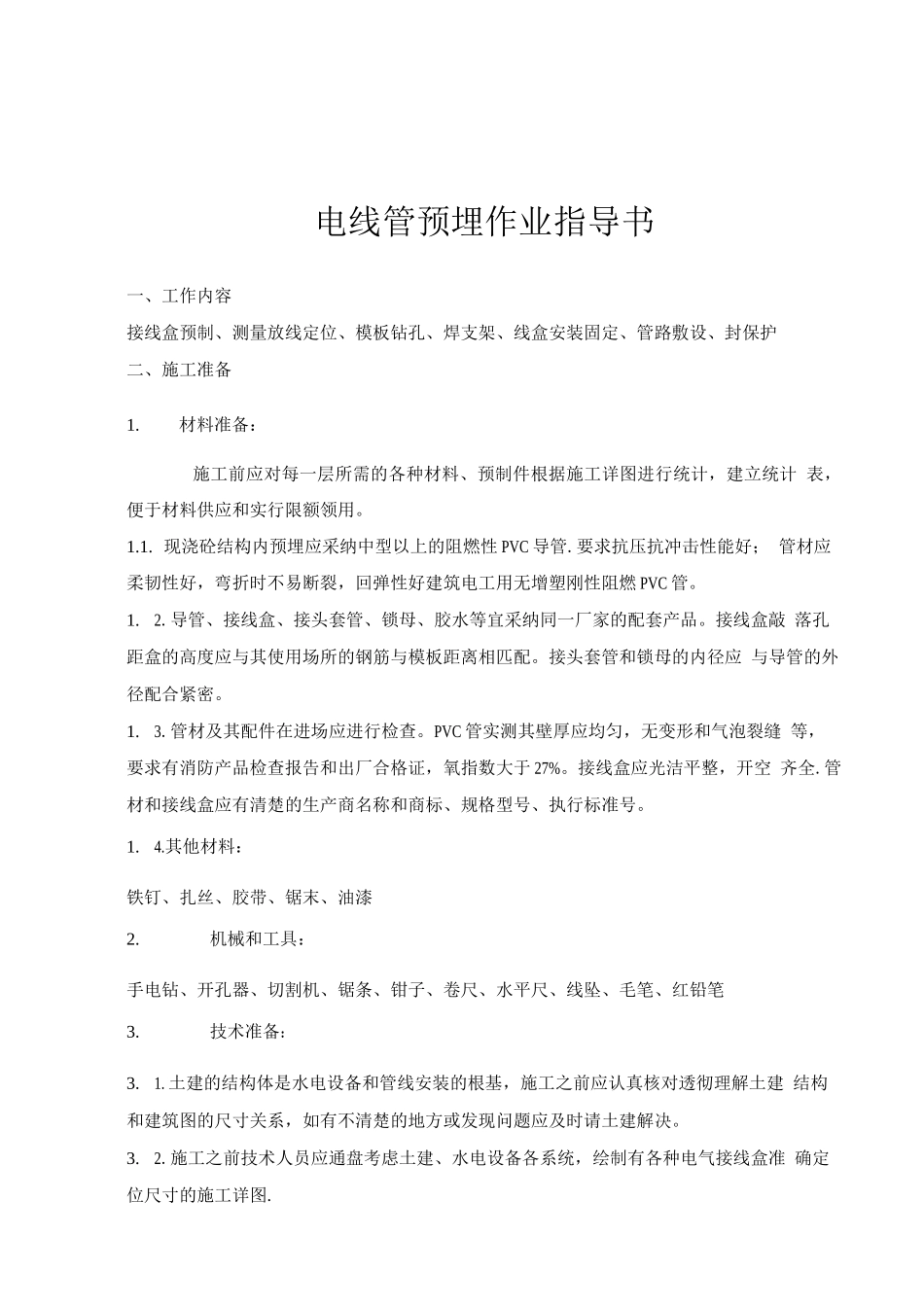

电 线 管 预 埋电 线 管 预 埋电 线 管 预 埋电 线 管 预 埋电 线 管 预 埋电 线 管 预 埋电 线 管 预 埋电 线 管 预 埋电 线 管 预 埋电 线 管 预 埋电 线 管 预 埋电 线 管 预 埋电 线 管 预 埋电 线 管 预 埋电线管预埋作业指导书一、工作内容接线盒预制、测量放线定位、模板钻孔、焊支架、线盒安装固定、管路敷设、封保护二、施工准备1.材料准备：施工前应对每一层所需的各种材料、预制件根据施工详图进行统计，建立统计 表，便于材料供应和实行限额领用。1.1. 现浇砼结构内预埋应采纳中型以上的阻燃性 PVC 导管.要求抗压抗冲击性能好； 管材应柔韧性好，弯折时不易断裂，回弹性好建筑电工用无增塑刚性阻燃 PVC 管。1.2.导管、接线盒、接头套管、锁母、胶水等宜采纳同一厂家的配套产品。接线盒敲 落孔距盒的高度应与其使用场所的钢筋与模板距离相匹配。接头套管和锁母的内径应 与导管的外径配合紧密。1.3.管材及其配件在进场应进行检查。PVC 管实测其壁厚应均匀，无变形和气泡裂缝 等，要求有消防产品检查报告和出厂合格证，氧指数大于 27%。接线盒应光洁平整，开空 齐全.管材和接线盒应有清楚的生产商名称和商标、规格型号、执行标准号。1.4.其他材料：铁钉、扎丝、胶带、锯末、油漆2.机械和工具：手电钻、开孔器、切割机、锯条、钳子、卷尺、水平尺、线坠、毛笔、红铅笔3.技术准备：3.1. 土建的结构体是水电设备和管线安装的根基，施工之前应认真核对透彻理解土建 结构和建筑图的尺寸关系，如有不清楚的地方或发现问题应及时请土建解决。3.2.施工之前技术人员应通盘考虑土建、水电设备各系统，绘制有各种电气接线盒准 确定位尺寸的施工详图.4.基本操作工艺：作业班组进场后，应对其进行技术交底，使其熟练掌握 PVC 管的基本操作工艺。4.1. PVC 管的切断配管前应根据管子每段所需的长度进行切断。切断可使用钢锯条锯断、专用剪管刀 剪断，在预制时还可使用砂轮切割机成捆切断.不论是用哪种方法，都应该一切到底，禁 止用手来回折断。切应垂直，切的毛刺应随手清理洁净.4.2. PVC 管的弯制PVC 管的柔韧性很好，在常温下即可用弯簧来直接弯曲，较为简便易行.将弯簧插入 管内需要弯曲处，两手分别握住弯曲处弯簧两端，膝盖顶住被弯曲处略微移动，双手均 匀用力，煨至比所需角度略小，待松手后弯管回弹，便可获得所需角度。弯簧的一端应 拴上铁丝或细绳.当弯...
