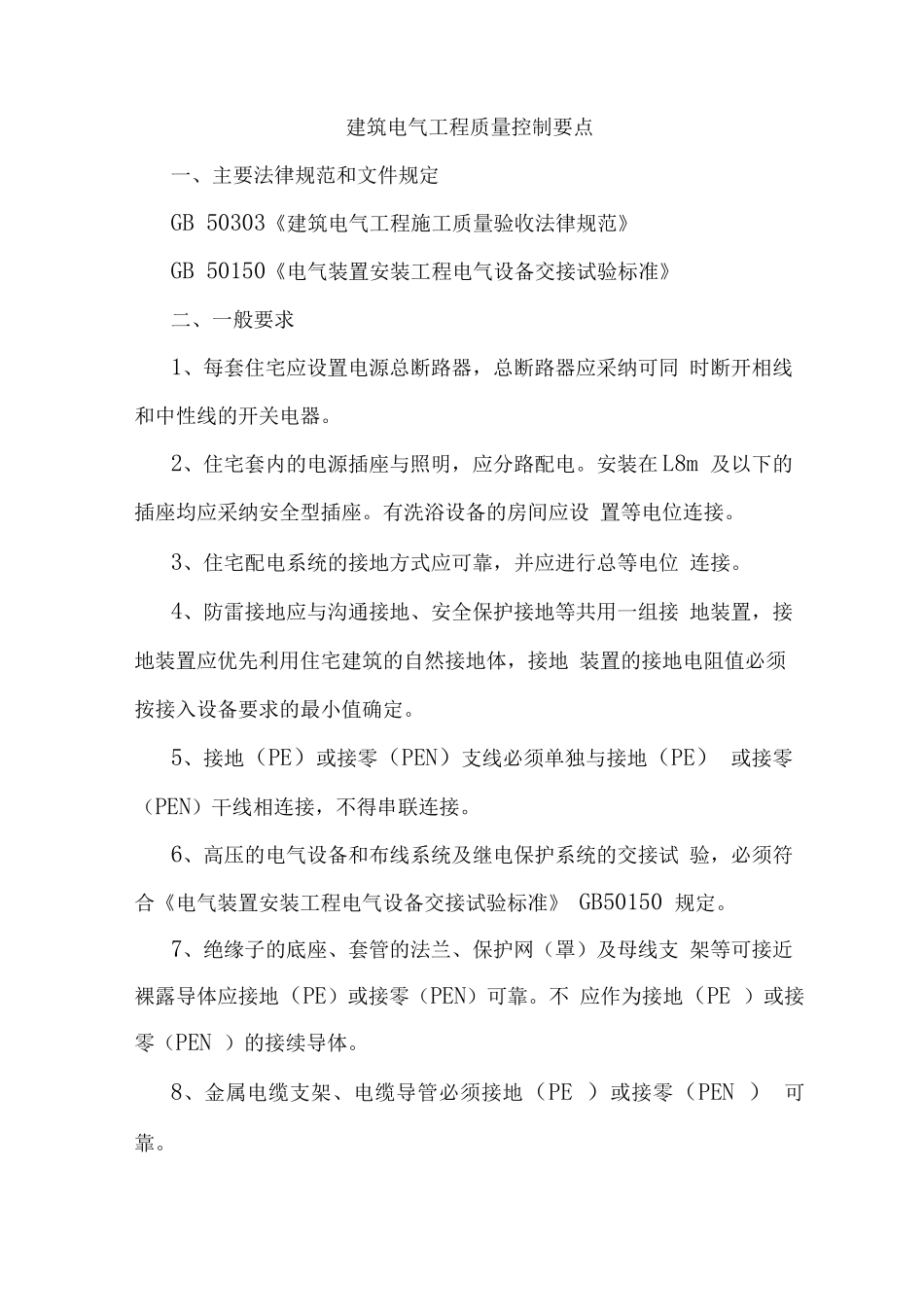

建筑电气工程质量控制要点一、主要法律规范和文件规定GB 50303《建筑电气工程施工质量验收法律规范》GB 50150《电气装置安装工程电气设备交接试验标准》二、一般要求1、每套住宅应设置电源总断路器，总断路器应采纳可同 时断开相线和中性线的开关电器。2、住宅套内的电源插座与照明，应分路配电。安装在 L8m 及以下的插座均应采纳安全型插座。有洗浴设备的房间应设 置等电位连接。3、住宅配电系统的接地方式应可靠，并应进行总等电位 连接。4、防雷接地应与沟通接地、安全保护接地等共用一组接 地装置，接地装置应优先利用住宅建筑的自然接地体，接地 装置的接地电阻值必须按接入设备要求的最小值确定。5、接地（PE）或接零（PEN）支线必须单独与接地（PE） 或接零（PEN）干线相连接，不得串联连接。6、高压的电气设备和布线系统及继电保护系统的交接试 验，必须符合《电气装置安装工程电气设备交接试验标准》 GB50150 规定。7、绝缘子的底座、套管的法兰、保护网（罩）及母线支 架等可接近裸露导体应接地（PE）或接零（PEN）可靠。不 应作为接地（PE ）或接零（PEN ）的接续导体。8、金属电缆支架、电缆导管必须接地（PE ）或接零（PEN ） 可靠。9、金属导管和线槽必须接地（PE）或接零（PEN）可靠。10、金属导管严禁对熔焊连接；镀锌和壁厚小于等于2mm 的钢导管不得套管熔焊连接。11、三相或单相的沟通单芯电缆，不得单独穿于钢导管内。12、当灯具距地面高度小于 2.4m 时，灯具的可接近裸露 导体必须接地（PE）或接零（PEN）可靠，并应有专用接地 螺栓，且有标识。13、插座接线应符合下列规定：（1）单相两孔插座，面对插座的右孔或上孔与相线连接， 左孔或下孔与零线连接；单相三孔插座，面对插座的右孔与 相线连接，左孔与零线连接；（2）单相三孔、三相四孔及三相五孔插座的接地（PE） 或接零（PEN）线接在上孔。插座的接地端子不与零线端子 连接。同一场所的三相插座，接线的相序一致；（3）接地（PE）或接零（PEN）线在插座间不串联连接。14、接地装置的接地电阻测试值必须符合设计要求。三、质量控制要点1、建筑电气工程所使用的主要材料、成品、半成品、配 件、器具和设备应具有质量合格证明文件，规格、型号及性 能检测报告应符合国家技术标准或设计要求，进场时应进行 检查验收，并经监理工程师核查确认。2、建筑电气工程应编制施工组织设计或施工方案，经批 准后方可实施。3、电线保护管的敷设：(1)...
