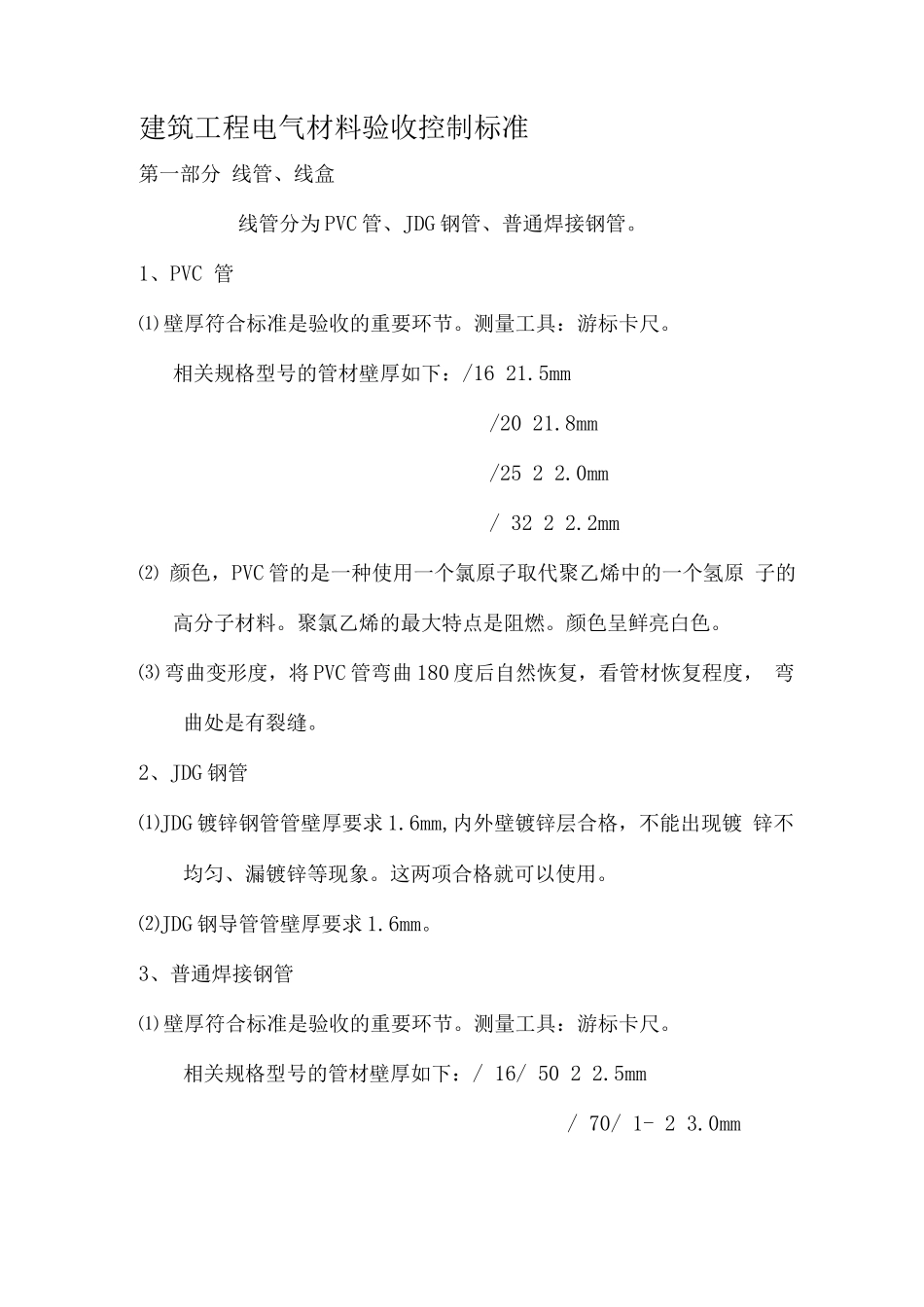

建筑工程电气材料验收控制标准第一部分 线管、线盒线管分为 PVC 管、JDG 钢管、普通焊接钢管。1、PVC 管⑴ 壁厚符合标准是验收的重要环节。测量工具：游标卡尺。相关规格型号的管材壁厚如下：/16 21.5mm/20 21.8mm/25 2 2.0mm/ 32 2 2.2mm⑵ 颜色，PVC 管的是一种使用一个氯原子取代聚乙烯中的一个氢原 子的高分子材料。聚氯乙烯的最大特点是阻燃。颜色呈鲜亮白色。⑶ 弯曲变形度，将 PVC 管弯曲 180 度后自然恢复，看管材恢复程度， 弯曲处是有裂缝。2、JDG 钢管⑴JDG 镀锌钢管管壁厚要求 1.6mm,内外壁镀锌层合格，不能出现镀 锌不均匀、漏镀锌等现象。这两项合格就可以使用。⑵JDG 钢导管管壁厚要求 1.6mm。3、普通焊接钢管⑴ 壁厚符合标准是验收的重要环节。测量工具：游标卡尺。相关规格型号的管材壁厚如下：/ 16/ 50 2 2.5mm/ 70/ 1- 2 3.0mm⑵ 注意钢管外观，最主要是的看钢管的腐蚀程度。标准是腐蚀的程度是不可出现结斑、结块等表面锈蚀、不能影响钢管的壁厚。钢制接线盒的壁厚要求 1.2mm，盒底厚底大于 1.0mm°PVC 线盒同样， 且线盒的颜色要鲜亮°PVC 接头和锁母要从颜色、壁厚、强度检验是 否符合要求。5、电缆、桥架等电缆桥架钢板厚度要求：4mm 以下 1.5mm(不含 4mm)； 4—8mm 为 2.0mm； 8mm 以上为 2.5mm。电缆桥架、线槽外观检查：部件齐全，表面光滑、不变形；镀锌或喷 塑钢制桥架涂层完整，无锈蚀；玻璃钢制桥架色泽均匀，无破损碎裂; 铝合金桥架涂层完整，无扭曲变形，不压扁，表面不划伤。6、合同有其他要求的，以合同规定为依据。第二部分、配电箱(柜)应符合以下法律规范要求：1、法律规范依据⑴《电气装置安装工程盘、柜及二次回路接线施工及验收法律规范》 (GB50171-92)⑵《电气装置安装工程低压电器施工及验收法律规范》(GB50254--96)⑶《低压开关设备及控制设备总则》(GB/T14048.1--06)⑷《低压开关设备及控制设备辅助电器铜导体的接线、端子排》 (GB/Y14048.(7.8)—06)⑸《低压系统内设备的绝缘配合》(GB/T1695.1--97)2、各类箱内电气部件(不含支架类、辅材类)的规格、型号必须符 合设计要求，并应有出厂合格证、“CCC”认证标志和认证证书复印 件、检测报告。合格证、认证证书复印件同规格、同型号应各备一张。 进的电工产品和设备等应有商检证明（国家认证委员会公布的强制 性认证［CCC］产品除外）、中文版的质量证明文件、性能检测报告以及 中文版的...
