开关、插座安装交底记录

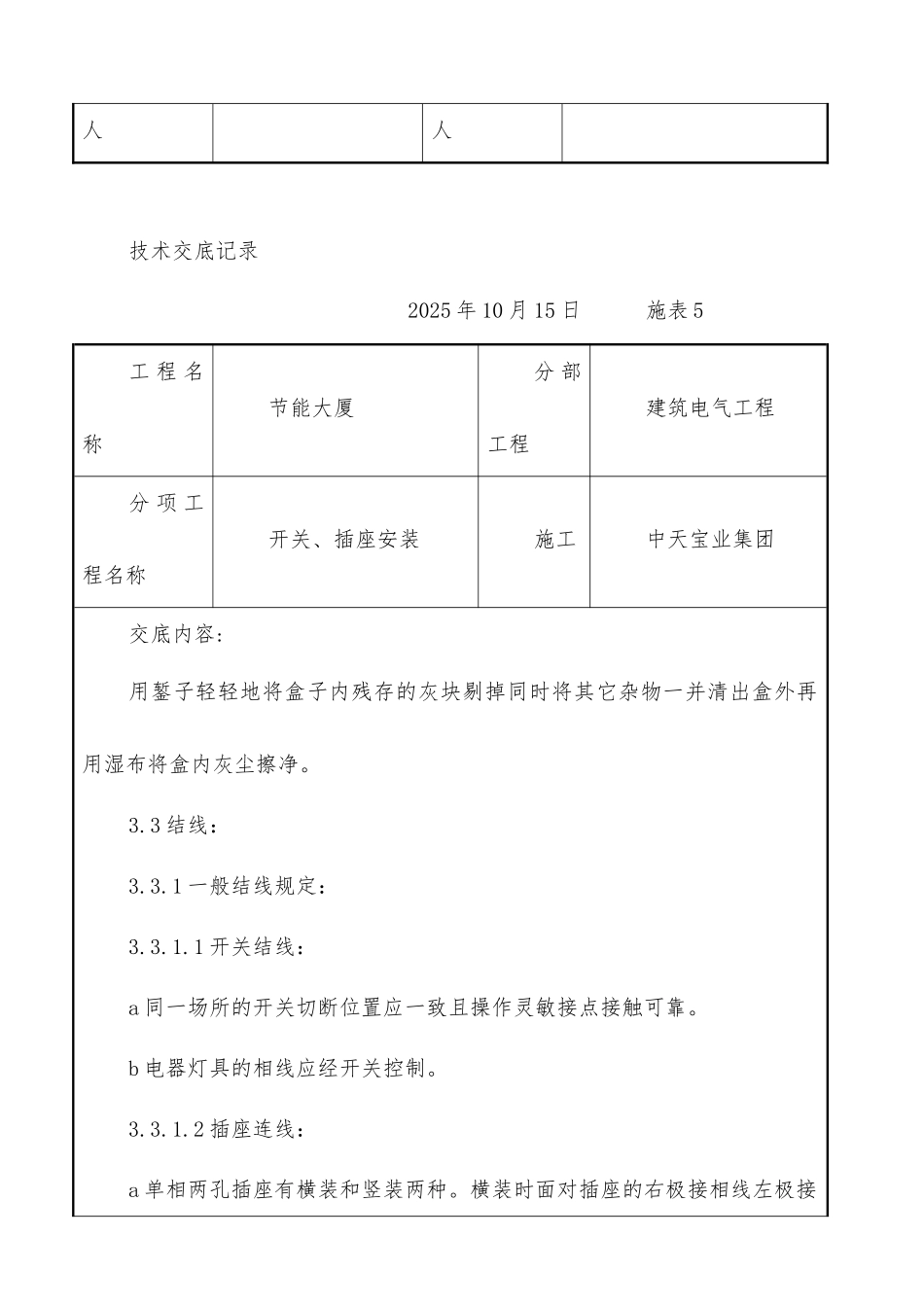

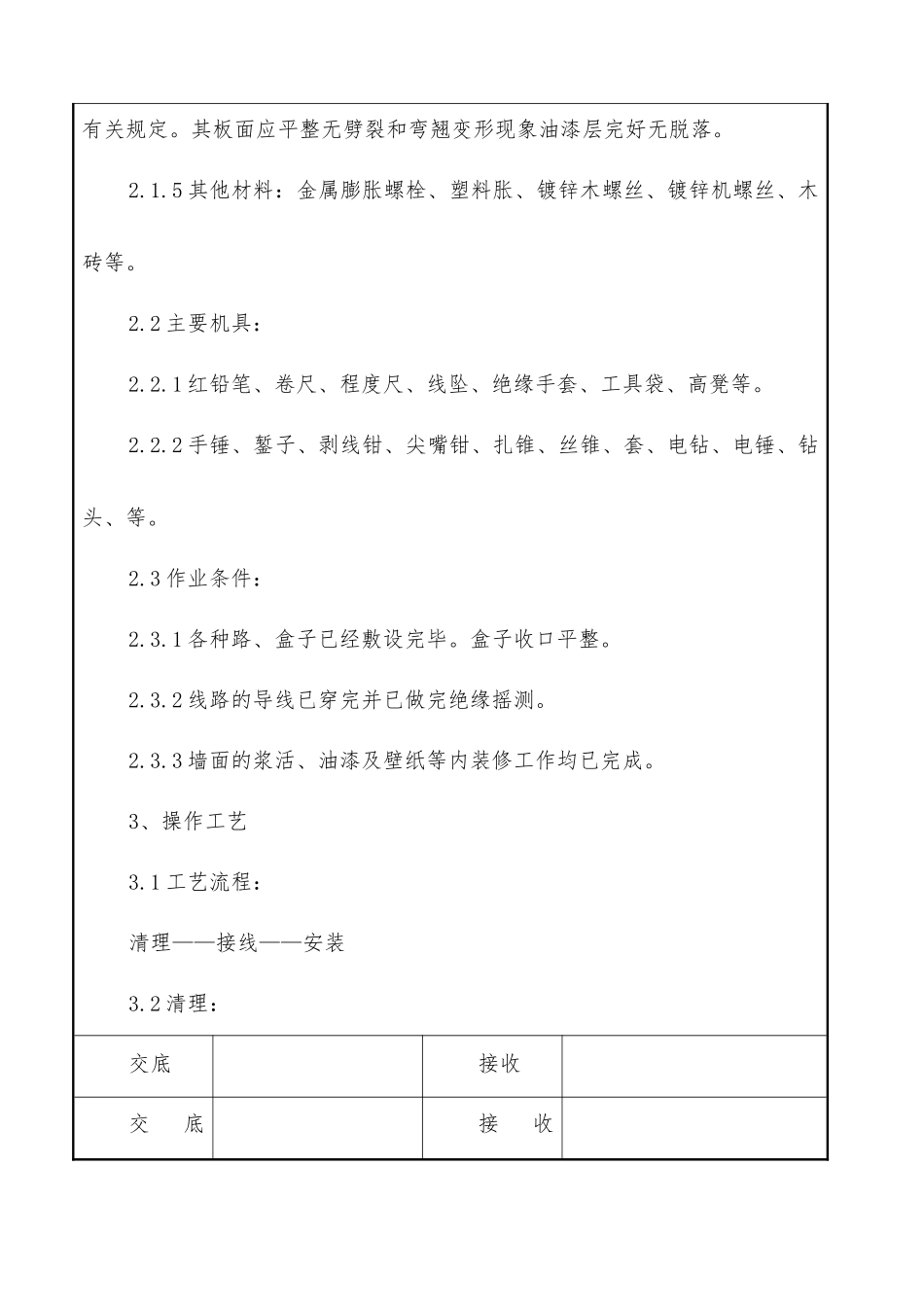

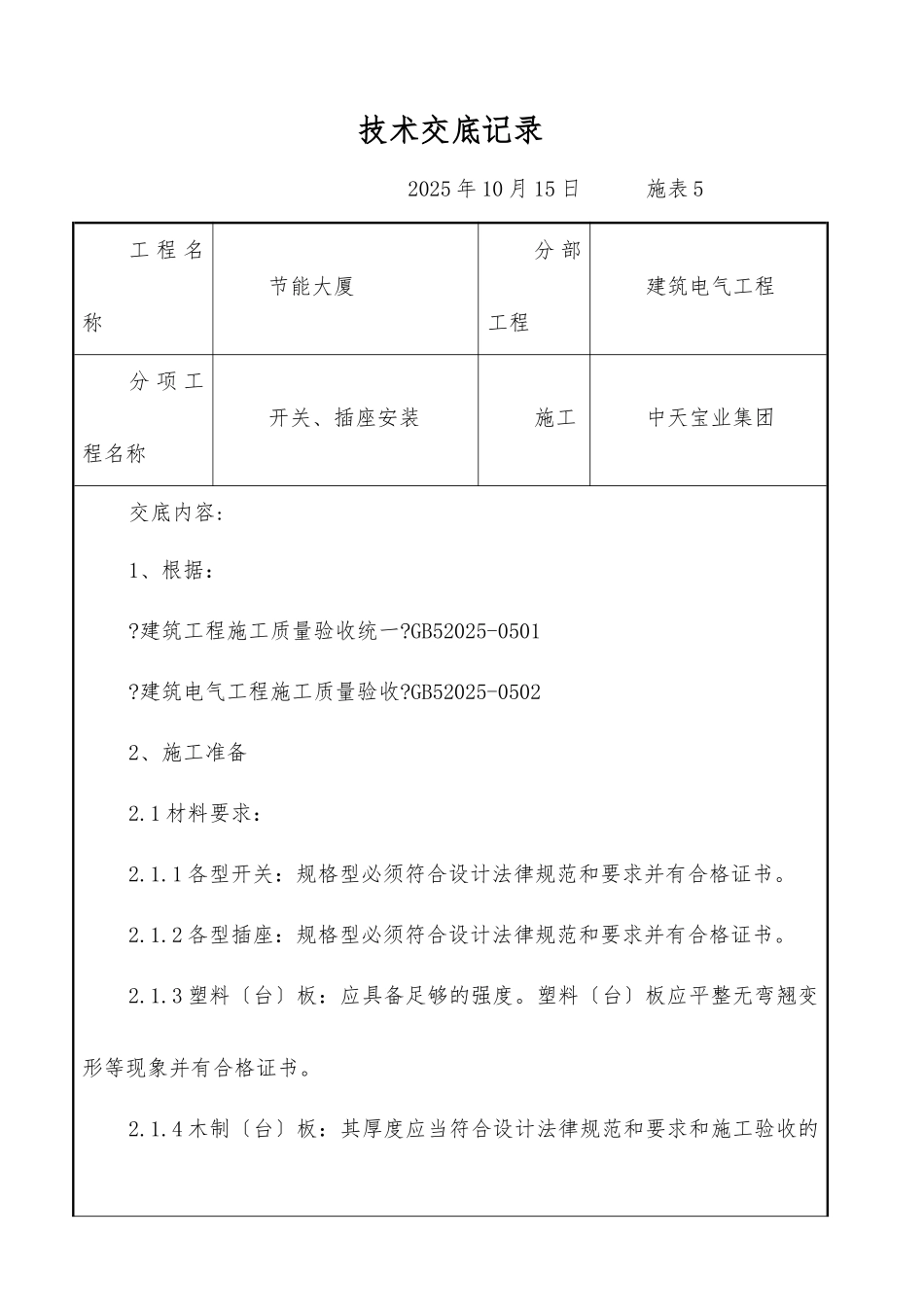

技术交底记录2025 年 10 月 15 日施表 5工 程 名称节能大厦分 部工程建筑电气工程分 项 工程名称开关、插座安装施工中天宝业集团交底内容:1、根据：?建筑工程施工质量验收统一?GB52025-0501?建筑电气工程施工质量验收?GB52025-05022、施工准备2.1 材料要求：2.1.1 各型开关：规格型必须符合设计法律规范和要求并有合格证书。2.1.2 各型插座：规格型必须符合设计法律规范和要求并有合格证书。2.1.3 塑料〔台〕板：应具备足够的强度。塑料〔台〕板应平整无弯翘变形等现象并有合格证书。2.1.4 木制〔台〕板：其厚度应当符合设计法律规范和要求和施工验收的有关规定。其板面应平整无劈裂和弯翘变形现象油漆层完好无脱落。2.1.5 其他材料：金属膨胀螺栓、塑料胀、镀锌木螺丝、镀锌机螺丝、木砖等。2.2 主要机具：2.2.1 红铅笔、卷尺、程度尺、线坠、绝缘手套、工具袋、高凳等。2.2.2 手锤、錾子、剥线钳、尖嘴钳、扎锥、丝锥、套、电钻、电锤、钻头、等。2.3 作业条件：2.3.1 各种路、盒子已经敷设完毕。盒子收口平整。2.3.2 线路的导线已穿完并已做完绝缘摇测。2.3.3 墙面的浆活、油漆及壁纸等内装修工作均已完成。3、操作工艺3.1 工艺流程：清理——接线——安装3.2 清理：交底接收交 底 接 收 人人技术交底记录2025 年 10 月 15 日施表 5工 程 名称节能大厦分 部工程建筑电气工程分 项 工程名称开关、插座安装施工中天宝业集团交底内容:用錾子轻轻地将盒子内残存的灰块剔掉同时将其它杂物一并清出盒外再用湿布将盒内灰尘擦净。3.3 结线：3.3.1 一般结线规定：3.3.1.1 开关结线：a 同一场所的开关切断位置应一致且操作灵敏接点接触可靠。b 电器灯具的相线应经开关控制。3.3.1.2 插座连线：a 单相两孔插座有横装和竖装两种。横装时面对插座的右极接相线左极接中 性 ； 竖 装 时 面 对 插 座 的 上 极 接 相 线 下 极 接 中 性 见 图 3.3.1.2.1 和 图3.3.1.2.2 所示。图 3.3.1.2.a.1 插座横装示意图图 3.3.1.2..a.2 插座竖装示意图b 单相三孔及三个四孔插座结线示意见图 3.3.1.2.b.1 和图 3.3.1.2.b.2保护接地线注意应接在上方。交底接收交 底 人接 收 人技术交底记录2025 年 10 月 15 日施表 5工 程 名称节能大厦分 部工程建筑电气工程分 项 工程名称开关、插座安装施工中天宝业集团交底内容:图 3.3.1.2.b.1 单相三孔插座示意图图 3.3.1.2.b.2 ...
