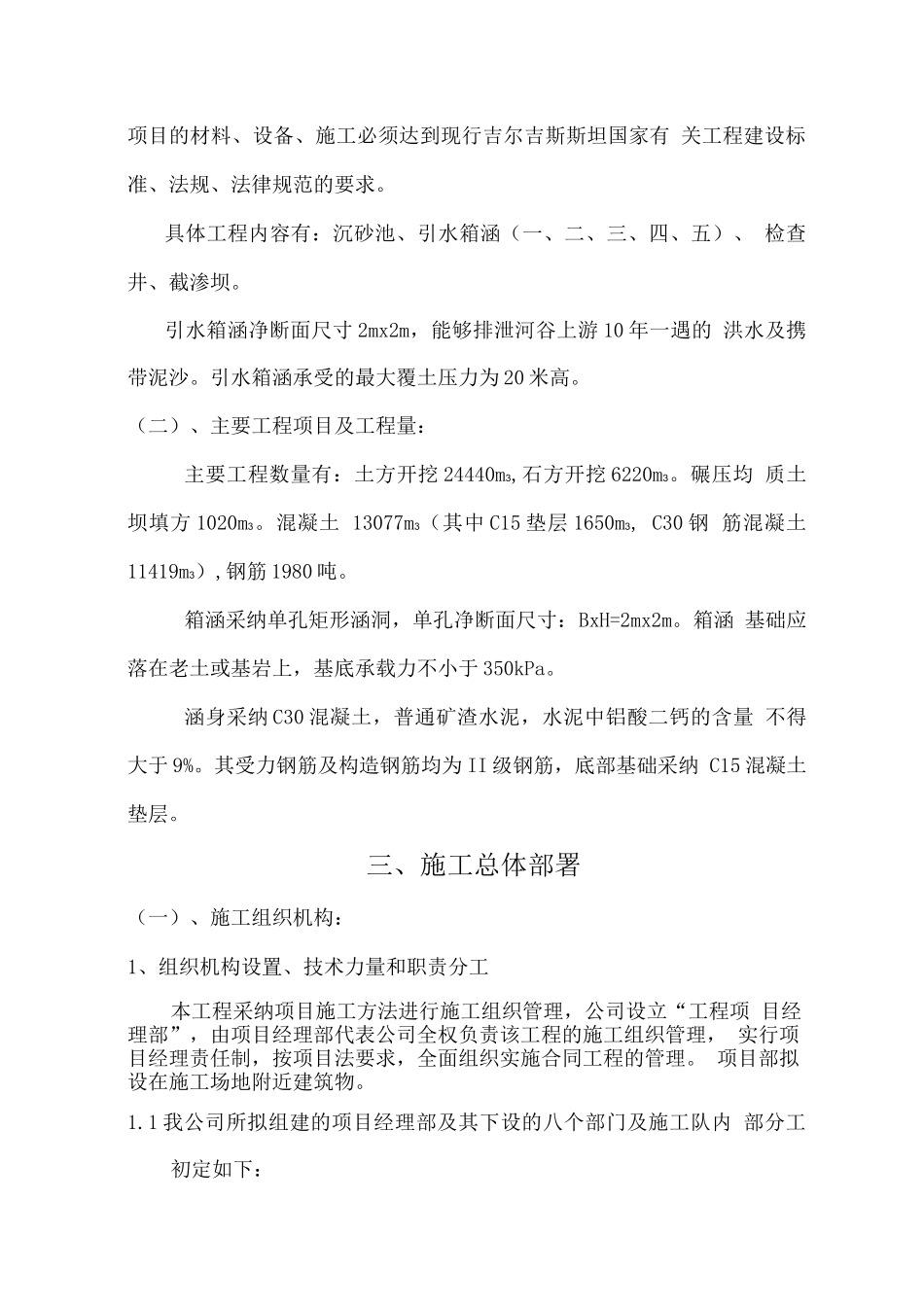

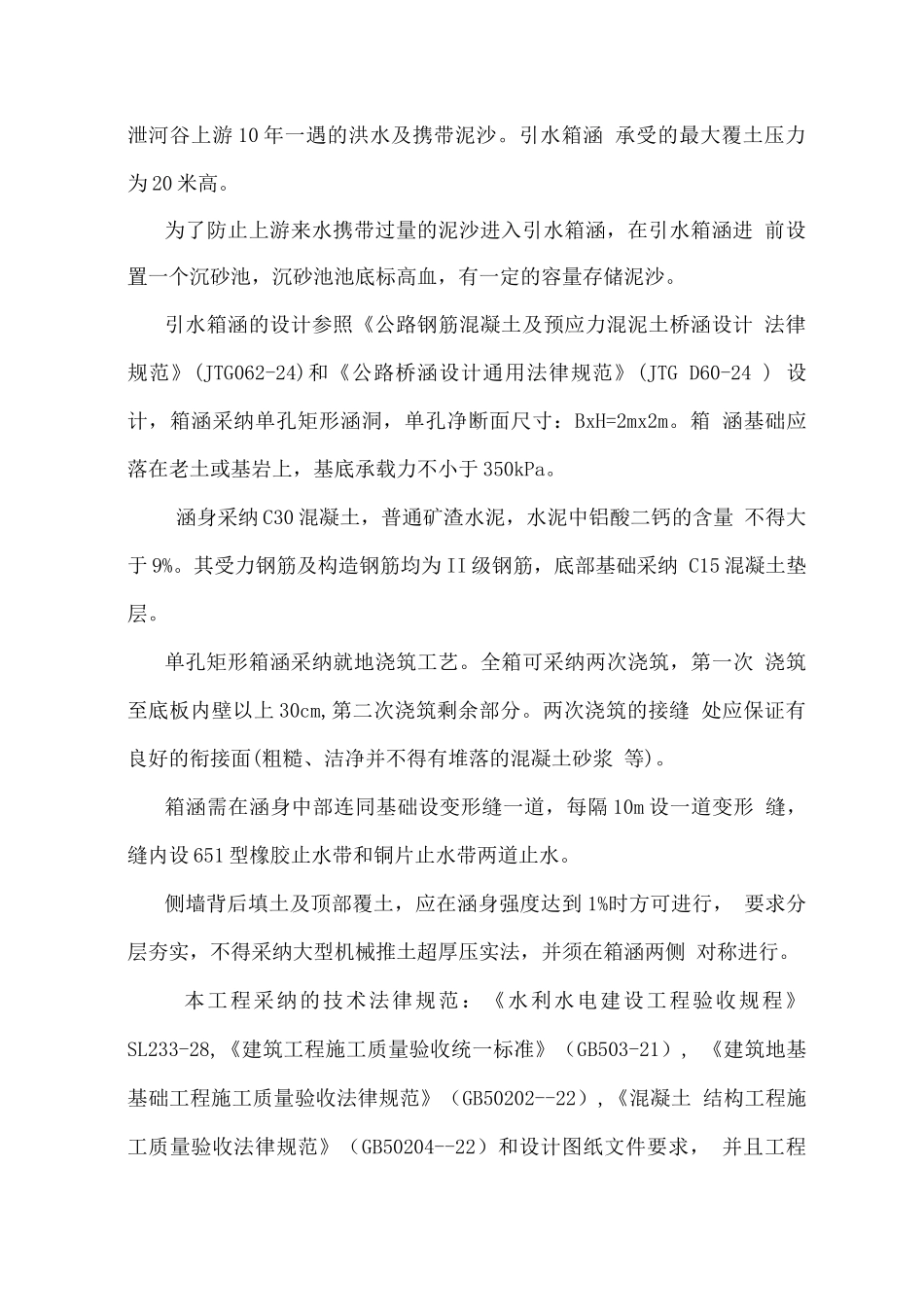

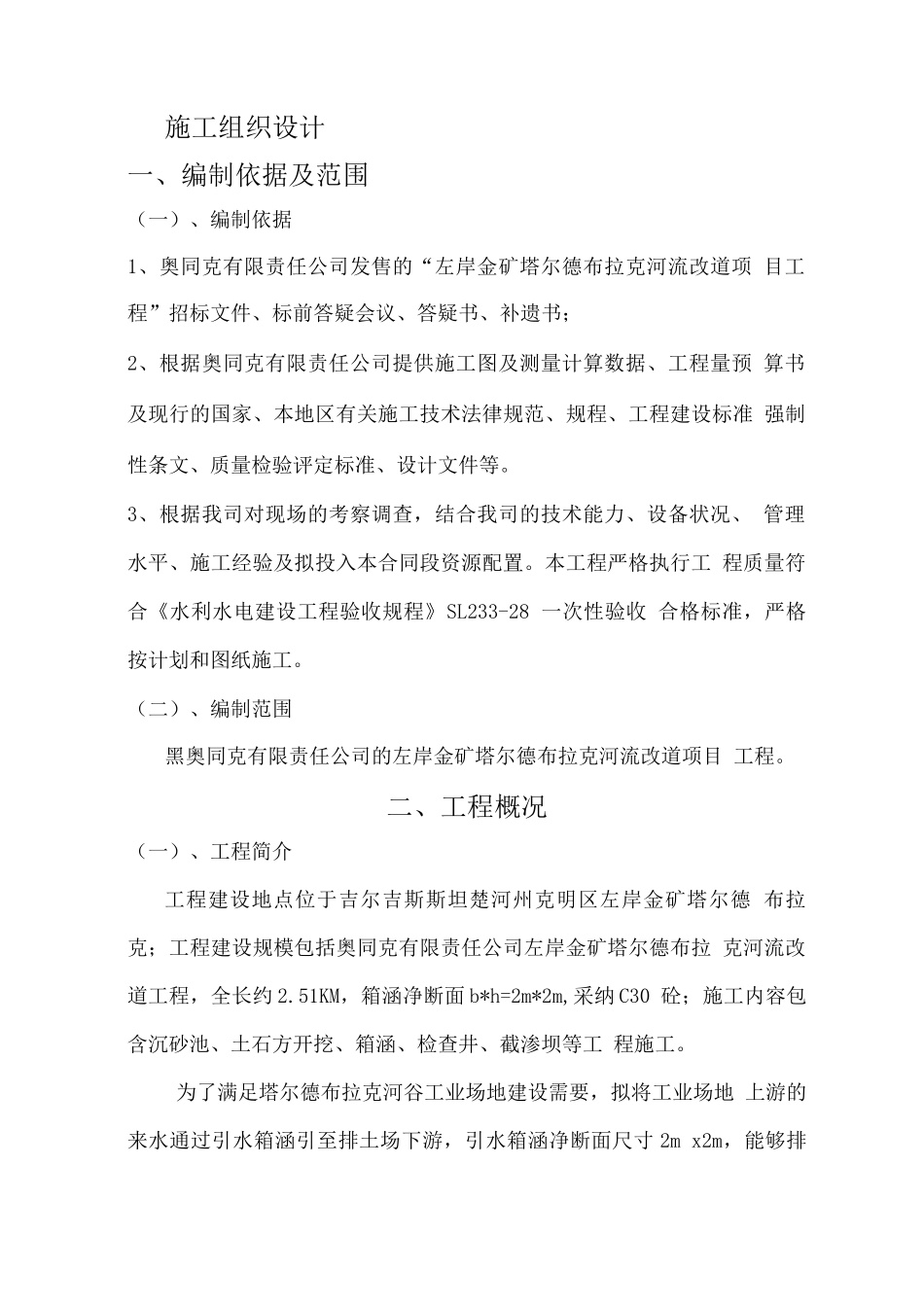

施工组织设计一、编制依据及范围（一）、编制依据1、奥同克有限责任公司发售的“左岸金矿塔尔德布拉克河流改道项 目工程”招标文件、标前答疑会议、答疑书、补遗书；2、根据奥同克有限责任公司提供施工图及测量计算数据、工程量预 算书及现行的国家、本地区有关施工技术法律规范、规程、工程建设标准 强制性条文、质量检验评定标准、设计文件等。3、根据我司对现场的考察调查，结合我司的技术能力、设备状况、 管理水平、施工经验及拟投入本合同段资源配置。本工程严格执行工 程质量符合《水利水电建设工程验收规程》SL233-28 一次性验收 合格标准，严格按计划和图纸施工。（二）、编制范围黑奥同克有限责任公司的左岸金矿塔尔德布拉克河流改道项目 工程。二、工程概况（一）、工程简介工程建设地点位于吉尔吉斯斯坦楚河州克明区左岸金矿塔尔德 布拉克；工程建设规模包括奥同克有限责任公司左岸金矿塔尔德布拉 克河流改道工程，全长约 2.51KM，箱涵净断面 b*h=2m*2m,采纳 C30 砼；施工内容包含沉砂池、土石方开挖、箱涵、检查井、截渗坝等工 程施工。为了满足塔尔德布拉克河谷工业场地建设需要，拟将工业场地 上游的来水通过引水箱涵引至排土场下游，引水箱涵净断面尺寸 2m x2m，能够排泄河谷上游 10 年一遇的洪水及携带泥沙。引水箱涵 承受的最大覆土压力为 20 米高。为了防止上游来水携带过量的泥沙进入引水箱涵，在引水箱涵进 前设置一个沉砂池，沉砂池池底标高血，有一定的容量存储泥沙。引水箱涵的设计参照《公路钢筋混凝土及预应力混泥土桥涵设计 法律规范》(JTG062-24)和《公路桥涵设计通用法律规范》(JTG D60-24 ) 设计，箱涵采纳单孔矩形涵洞，单孔净断面尺寸：BxH=2mx2m。箱 涵基础应落在老土或基岩上，基底承载力不小于 350kPa。涵身采纳 C30 混凝土，普通矿渣水泥，水泥中铝酸二钙的含量 不得大于 9%。其受力钢筋及构造钢筋均为 II 级钢筋，底部基础采纳 C15 混凝土垫层。单孔矩形箱涵采纳就地浇筑工艺。全箱可采纳两次浇筑，第一次 浇筑至底板内壁以上 30cm,第二次浇筑剩余部分。两次浇筑的接缝 处应保证有良好的衔接面(粗糙、洁净并不得有堆落的混凝土砂浆 等)。箱涵需在涵身中部连同基础设变形缝一道，每隔 10m 设一道变形 缝，缝内设 651 型橡胶止水带和铜片止水带两道止水。侧墙背后填土及顶部覆土，应在涵身强度达到 1%时方可进行， 要求分层夯实，不得采纳大型机械推土超厚压...
