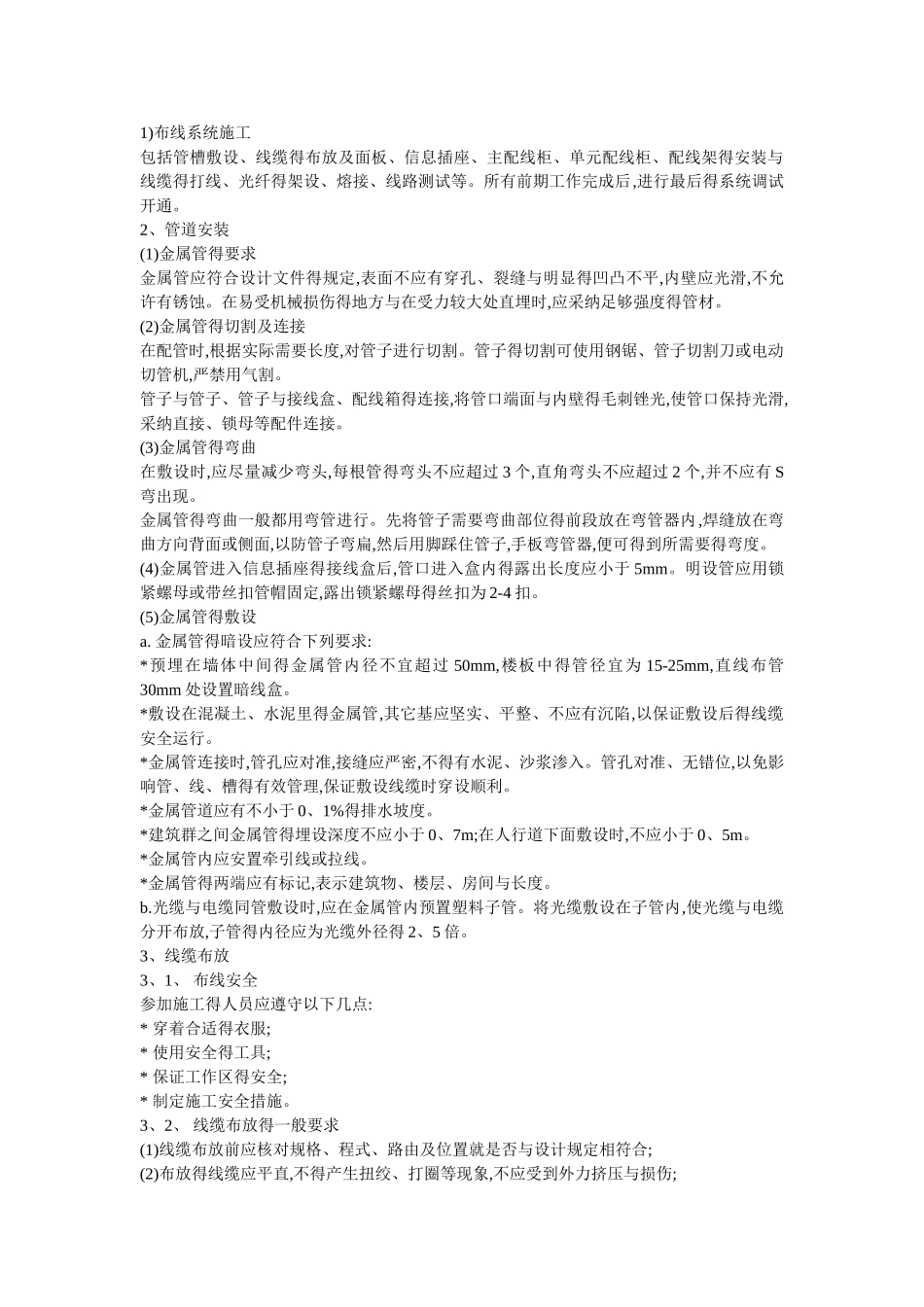

弱电布线施工方法

1)布线系统施工包括管槽敷设、线缆得布放及面板、信息插座、主配线柜、单元配线柜、配线架得安装与线缆得打线、光纤得架设、熔接、线路测试等。所有前期工作完成后,进行最后得系统调试开通。2、管道安装(1)金属管得要求金属管应符合设计文件得规定,表面不应有穿孔、裂缝与明显得凹凸不平,内壁应光滑,不允许有锈蚀。在易受机械损伤得地方与在受力较大处直埋时,应采纳足够强度得管材。(2)金属管得切割及连接在配管时,根据实际需要长度,对管子进行切割。管子得切割可使用钢锯、管子切割刀或电动切管机,严禁用气割。管子与管子、管子与接线盒、配线箱得连接,将管口端面与内壁得毛刺锉光,使管口保持光滑,采纳直接、锁母等配件连接。(3)金属管得弯曲在敷设时,应尽量减少弯头,每根管得弯头不应超过 3 个,直角弯头不应超过 2 个,并不应有 S弯出现。金属管得弯曲一般都用弯管进行。先将管子需要弯曲部位得前段放在弯管器内,焊缝放在弯曲方向背面或侧面,以防管子弯扁,然后用脚踩住管子,手板弯管器,便可得到所需要得弯度。(4)金属管进入信息插座得接线盒后,管口进入盒内得露出长度应小于 5mm。明设管应用锁紧螺母或带丝扣管帽固定,露出锁紧螺母得丝扣为 2-4 扣。(5)金属管得敷设a. 金属管得暗设应符合下列要求:*预埋在墙体中间得金属管内径不宜超过 50mm,楼板中得管径宜为 15-25mm,直线布管30mm 处设置暗线盒。*敷设在混凝土、水泥里得金属管,其它基应坚实、平整、不应有沉陷,以保证敷设后得线缆安全运行。*金属管连接时,管孔应对准,接缝应严密,不得有水泥、沙浆渗入。管孔对准、无错位,以免影响管、线、槽得有效管理,保证敷设线缆时穿设顺利。*金属管道应有不小于 0、1%得排水坡度。*建筑群之间金属管得埋设深度不应小于 0、7m;在人行道下面敷设时,不应小于 0、5m。*金属管内应安置牵引线或拉线。*金属管得两端应有标记,表示建筑物、楼层、房间与长度。b.光缆与电缆同管敷设时,应在金属管内预置塑料子管。将光缆敷设在子管内,使光缆与电缆分开布放,子管得内径应为光缆外径得 2、5 倍。3、线缆布放3、1、 布线安全参加施工得人员应遵守以下几点:* 穿着合适得衣服;* 使用安全得工具;* 保证工作区得安全;* 制定施工安全措施。3、2、 线缆布放得一般要求(1)线缆布放前应核对规格、程式、路由及位置就是否与设计规定相符合;(2)布放得线缆应平直,不得产生扭绞、打圈等现象,不应受到外力挤压与损伤; (3)在布放前,线缆两端应贴有标签,标明起...
