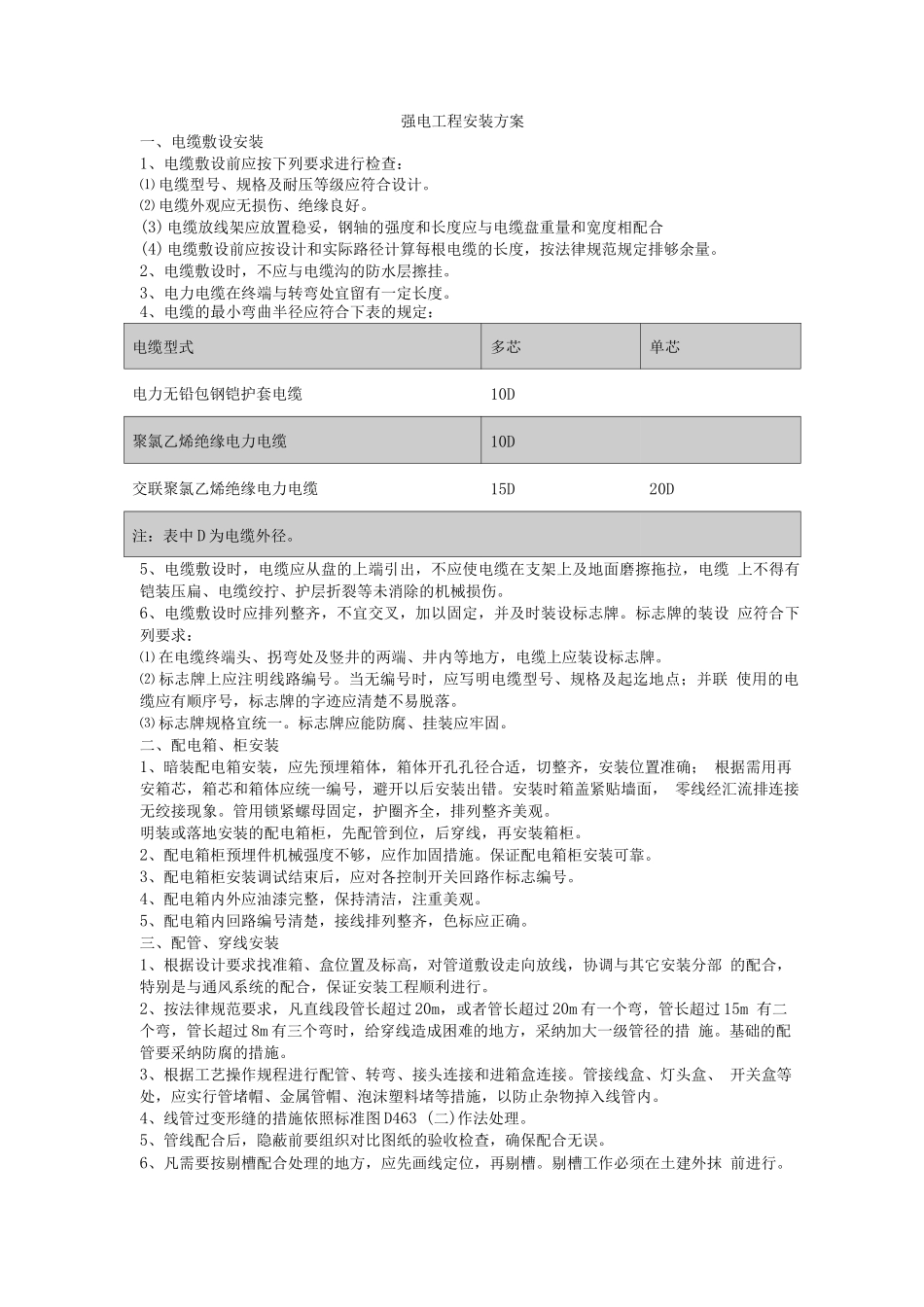

强电工程安装方案一、电缆敷设安装1、电缆敷设前应按下列要求进行检查：⑴ 电缆型号、规格及耐压等级应符合设计。⑵ 电缆外观应无损伤、绝缘良好。(3) 电缆放线架应放置稳妥，钢轴的强度和长度应与电缆盘重量和宽度相配合(4) 电缆敷设前应按设计和实际路径计算每根电缆的长度，按法律规范规定排够余量。2、电缆敷设时，不应与电缆沟的防水层擦挂。3、电力电缆在终端与转弯处宜留有一定长度。4、电缆的最小弯曲半径应符合下表的规定：电缆型式多芯单芯电力无铅包钢铠护套电缆10D聚氯乙烯绝缘电力电缆10D交联聚氯乙烯绝缘电力电缆15D20D注：表中 D 为电缆外径。5、电缆敷设时，电缆应从盘的上端引出，不应使电缆在支架上及地面磨擦拖拉，电缆 上不得有铠装压扁、电缆绞拧、护层折裂等未消除的机械损伤。6、电缆敷设时应排列整齐，不宜交叉，加以固定，并及时装设标志牌。标志牌的装设 应符合下列要求：⑴ 在电缆终端头、拐弯处及竖井的两端、井内等地方，电缆上应装设标志牌。⑵ 标志牌上应注明线路编号。当无编号时，应写明电缆型号、规格及起迄地点；并联 使用的电缆应有顺序号，标志牌的字迹应清楚不易脱落。⑶ 标志牌规格宜统一。标志牌应能防腐、挂装应牢固。二、配电箱、柜安装1、暗装配电箱安装，应先预埋箱体，箱体开孔孔径合适，切整齐，安装位置准确； 根据需用再安箱芯，箱芯和箱体应统一编号，避开以后安装出错。安装时箱盖紧贴墙面， 零线经汇流排连接无绞接现象。管用锁紧螺母固定，护圈齐全，排列整齐美观。明装或落地安装的配电箱柜，先配管到位，后穿线，再安装箱柜。2、配电箱柜预埋件机械强度不够，应作加固措施。保证配电箱柜安装可靠。3、配电箱柜安装调试结束后，应对各控制开关回路作标志编号。4、配电箱内外应油漆完整，保持清洁，注重美观。5、配电箱内回路编号清楚，接线排列整齐，色标应正确。三、配管、穿线安装1、根据设计要求找准箱、盒位置及标高，对管道敷设走向放线，协调与其它安装分部 的配合，特别是与通风系统的配合，保证安装工程顺利进行。2、按法律规范要求，凡直线段管长超过 20m，或者管长超过 20m 有一个弯，管长超过 15m 有二个弯，管长超过 8m 有三个弯时，给穿线造成困难的地方，采纳加大一级管径的措 施。基础的配管要采纳防腐的措施。3、根据工艺操作规程进行配管、转弯、接头连接和进箱盒连接。管接线盒、灯头盒、 开关盒等处，应实行管堵帽、金属管帽、泡沫塑料堵等措施...
